問1
法令で規定されているガス事業法の目的に関する次の記述について、[ ]の中の(イ)〜(ホ)の語句のうち、正しいものはいくつあるか。
この法律は、(イ)国の関与を最小限にすることによって、(ロ)ガス事業者の自主保安体制を確立し、及びガス事業の健全な発達を図るとともに、(ハ)ガス主任技術者並びに(ニ)保安規程によって、公共の安全を確保し、あわせて(ホ)公害の防止を図ることを目的とする。
- (イ) 国の関与を最小限に
- (ロ) ガス事業者の自主保安体制を確立
- (ハ) ガス主任技術者
- (ニ) 保安規程
- (ホ) 公害の防止
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
国の関与を最小限に
→ 正しくは: ガス事業の運営を調整
💡 ガス事業法第1条（目的）。「国の関与を最小限に」という文言は目的規定に存在しない。
(ロ) ⚠ 誤っている
ガス事業者の自主保安体制を確立
→ 正しくは: ガスの使用者の利益を保護
💡 ガス事業法第1条。目的規定に「自主保安体制を確立」の文言はない。
(ハ) ⚠ 誤っている
ガス主任技術者
→ 正しくは: ガス工作物の工事、維持及び運用
💡 ガス事業法第1条。公共の安全確保の手段は「ガス工作物の工事、維持及び運用を規制すること」であり、目的規定に「ガス主任技術者」は登場しない。
(ニ) ⚠ 誤っている
保安規程
→ 正しくは: ガス用品の製造及び販売を規制すること
💡 ガス事業法第1条。目的規定に「保安規程」の文言はない。
(ホ) ✓ 正しい
公害の防止
💡 ガス事業法第1条。「あわせて公害の防止を図ることを目的とする」と規定されており正しい。
問2
法令で規定されているガス小売事業者が行う供給条件の説明、熱量等の測定、及び成分の検査に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガス小売事業者は、小売供給を受けようとする者と小売供給契約の締結をしようとするときは、経済産業省令で定めるところにより、当該小売供給に係る料金その他の供給条件について、経済産業大臣に届け出なければならない。
- (ロ) ガス小売事業者は、経済産業省令で定めるところにより、その供給するガスの熱量、圧力及び燃焼性を測定し、その結果を記録し、これを保存しなければならない。
- (ハ) 特定ガス発生設備に係る場合にあっては、供給するガスの燃焼性を測定することを要しない。
- (ニ) ガス小売事業者は、経済産業省令で定めるところにより、その供給するガスの成分のうち、人体に危害を及ぼし、又は物件に損傷を与えるおそれがあるものの量が経済産業省令で定める数量を超えていないかどうかを検査し、その量を記録し、これを保存しなければならない。
- (ホ) 天然ガスを主成分とするガスにあっては、硫黄全量、硫化水素及びアンモニアの成分検査を要しない。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
ガス小売事業者は、小売供給を受けようとする者と小売供給契約の締結をしようとするときは、経済産業省令で定めるところにより、当該小売供給に係る料金その他の供給条件について、経済産業大臣に届け出なければならない。
→ 正しくは: その者に説明しなければならない
💡 小売供給契約の締結前に、料金その他の供給条件をその者に説明する義務(法14条1項)。大臣への届出ではない。
(ロ) ✓ 正しい
ガス小売事業者は、経済産業省令で定めるところにより、その供給するガスの熱量、圧力及び燃焼性を測定し、その結果を記録し、これを保存しなければならない。
💡 供給するガスの熱量、圧力及び燃焼性を測定し、記録・保存(法18条)。
(ハ) ✓ 正しい
特定ガス発生設備に係る場合にあっては、供給するガスの燃焼性を測定することを要しない。
💡 特定ガス発生設備に係る場合は燃焼性の測定を要しない(則17条1項ただし書)。
(ニ) ✓ 正しい
ガス小売事業者は、経済産業省令で定めるところにより、その供給するガスの成分のうち、人体に危害を及ぼし、又は物件に損傷を与えるおそれがあるものの量が経済産業省令で定める数量を超えていないかどうかを検査し、その量を記録し、これを保存しなければならない。
💡 人体に危害・物件に損傷を与えるおそれのある成分の量を検査し、記録・保存(法23条)。
(ホ) ✓ 正しい
天然ガスを主成分とするガスにあっては、硫黄全量、硫化水素及びアンモニアの成分検査を要しない。
💡 天然ガス等を主成分とするガスは硫黄全量・硫化水素・アンモニアの検査対象から除かれる(則22条1項一号)。
問3
次のガス事故のうち、ガス事故速報を報告することが法令で規定されているものはいくつあるか。
- (イ) ガス工作物（ガス栓を除く。）の損傷により人が死亡した事故
- (ロ) 工事中のガス工作物（ガス栓を除く。）の損傷により人が負傷した事故
- (ハ) 供給支障事故であって、供給支障戸数が500以上のもの
- (ニ) 最高使用圧力が中圧の主要なガス工作物（ガス栓を除く。）の損壊事故
- (ホ) ガス栓の損壊によりガス栓から漏えいしたガスに引火することにより、発生した負傷事故
📖 解答・解説を見る
🎯 正解: (5)
⚖️ 法改正の注意（2026年10月時点）
- (ニ) 出題時（令和2年）のガス関係報告規則では、高圧・中圧の主要なガス工作物の損壊事故はすべて速報の対象だった。2023年3月31日施行の改正で、製造所に設置されたものの損壊事故は詳報のみとなり、記述ニが今も速報対象といえるのは製造所以外に設置されたものに限られる。正答は出題時の公式発表どおり。
改正：ガス関係報告規則の一部を改正する省令（令和5年経済産業省令第16号）、2023年3月31日施行
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス工作物（ガス栓を除く。）の損傷により人が死亡した事故
💡 ガス工作物の損傷により人が死亡した事故は表の一号で、大臣及び所轄監督部長へ速報・詳報(報告規則4条1項表一号)。
(ロ) ✓ 正しい
工事中のガス工作物（ガス栓を除く。）の損傷により人が負傷した事故
💡 工事中のガス工作物の損傷による負傷事故は表の六号で速報・詳報(報告規則4条1項表六号)。
(ハ) ✓ 正しい
供給支障事故であって、供給支障戸数が500以上のもの
💡 供給支障戸数500以上の供給支障事故は表の三号で速報・詳報(報告規則4条1項表三号)。
(ニ) ✓ 正しい
最高使用圧力が中圧の主要なガス工作物（ガス栓を除く。）の損壊事故
💡 最高使用圧力が中圧の主要なガス工作物の損壊事故は表の九号で速報・詳報(報告規則4条1項表九号)。低圧なら十号で詳報のみ。
(ホ) ✓ 正しい
ガス栓の損壊によりガス栓から漏えいしたガスに引火することにより、発生した負傷事故
💡 ガス栓の損壊によりガス栓から漏えいしたガスへの引火による負傷事故は表の十五号で速報・詳報(報告規則4条1項表十五号)。
問4
法令で規定されているガス主任技術者に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガス工作物の設置の工事であって、経済産業省令で定める工事に従事する者は、ガス主任技術者でなければならない。
- (ロ) 一般ガス導管事業者は、ガス主任技術者を選任するときは、事前にその旨を経済産業大臣に届け出なければならない。これを解任するときも、同様とする。
- (ハ) ガス主任技術者試験は、ガス工作物の工事、維持及び運用に関する保安に関して必要な知識及び技能について行う。
- (ニ) ガス主任技術者は、誠実にその職務を行わなければならない。
- (ホ) 経済産業大臣は、ガス主任技術者がこの法律に違反したときは、一般ガス導管事業者に対し、ガス主任技術者の解任を命ずることができる。
📖 解答・解説を見る
🎯 正解: (3)
⚖️ 法改正の注意（2026年10月時点）
- (ロ) 選任・解任は『遅滞なく』届け出るという原則（事前届出ではない）は今も同じ。2023年12月21日施行の改正で認定高度保安実施者の制度ができ、認定を受けた事業者は届出が不要となり、記録の作成・保存で足りる。正答は出題時の公式発表どおり。
改正：高圧ガス保安法等の一部を改正する法律（令和4年法律第74号）、2023年12月21日施行
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
ガス工作物の設置の工事であって、経済産業省令で定める工事に従事する者は、ガス主任技術者でなければならない。
→ 正しくは: ガス主任技術者がその保安のためにする指示に従わなければならない
💡 ガス工作物の工事・維持・運用に従事する者は、ガス主任技術者が保安のためにする指示に従わなければならない(法66条2項)。従事者がガス主任技術者である必要はない。
(ロ) ⚠ 誤っている
一般ガス導管事業者は、ガス主任技術者を選任するときは、事前にその旨を経済産業大臣に届け出なければならない。これを解任するときも、同様とする。
→ 正しくは: 選任したときは、遅滞なく
💡 一般ガス導管事業者はガス主任技術者を選任・解任したときは遅滞なく大臣に届出(法65条2項)。事前届出ではない。
(ハ) ✓ 正しい
ガス主任技術者試験は、ガス工作物の工事、維持及び運用に関する保安に関して必要な知識及び技能について行う。
💡 ガス主任技術者試験は、ガス工作物の工事・維持・運用に関する保安に必要な知識及び技能について行う(法29条1項)。
(ニ) ✓ 正しい
ガス主任技術者は、誠実にその職務を行わなければならない。
💡 ガス主任技術者は誠実に職務を行う義務(法66条1項。ガス小売事業は30条1項)。
(ホ) ✓ 正しい
経済産業大臣は、ガス主任技術者がこの法律に違反したときは、一般ガス導管事業者に対し、ガス主任技術者の解任を命ずることができる。
💡 ガス主任技術者が法令に違反したとき等、大臣は一般ガス導管事業者に解任を命ずることができる(法67条)。
問5
法令で規定されている工事計画及び使用前検査に関する次の記述について、[ ]の中の(イ)〜(ホ)の語句のうち、誤っているものはいくつあるか。
ガス製造事業者は、ガス製造事業の用に供するガス工作物の設置又は変更の工事であって、経済産業省令で定めるものをしようとするときは、その工事の計画を経済産業大臣に届け出なければならない。
その届出をした者は、その届出が受理された日から(イ)15日を経過した後でなければ、その届出に係る工事を開始してはならない。
ガス製造事業者は、経済産業省令で定めるものの工事について自主検査を行い、その結果について(ロ)経済産業大臣が行う検査を受け、これに合格した後でなければ、これを使用してはならない。ただし、ガス工作物を(ハ)緊急時に使用する場合（そのガス工作物に係るガスを使用者に供給する場合にあっては、当該ガス工作物の使用の方法を変更するごとにガスの(ニ)燃焼性を測定して供給する場合に限る。）は、この限りでない。
ガス製造事業者は、経済産業省令で定めるところにより、自主検査の記録を作成し、これを(ホ)3年間保存しなければならない。
- (イ) 15日
- (ロ) 経済産業大臣
- (ハ) 緊急時
- (ニ) 燃焼性
- (ホ) 3
📖 解答・解説を見る
🎯 正解: (5)
⚖️ 法改正の注意（2026年10月時点）
- 工事計画の届出（受理後30日で着工）、登録ガス工作物検査機関による検査、記録の5年保存という一般の規定は今も同じ。2023年12月21日施行の改正で認定高度保安実施者の特例ができ、認定事業者は工事計画の事前届出と登録機関の検査が不要となる。正答は出題時の公式発表どおり。
改正：高圧ガス保安法等の一部を改正する法律（令和4年法律第74号）、2023年12月21日施行
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
15日
→ 正しくは: 30日
💡 工事計画の届出をした者は、届出が受理された日から30日を経過した後でなければ工事を開始できない(法101条3項)。
(ロ) ⚠ 誤っている
経済産業大臣
→ 正しくは: 経済産業大臣の登録を受けた者
💡 自主検査の結果について経済産業大臣の登録を受けた者（登録ガス工作物検査機関）が行う検査を受け、合格後でなければ使用できない(法102条1項)。
(ハ) ⚠ 誤っている
緊急時
→ 正しくは: 試験のため
💡 使用前検査の例外はガス工作物を試験のために使用する場合（ガスを使用者に供給するときは使用方法の変更ごとに熱量等を測定）(法102条1項ただし書、則159条一号)。
(ニ) ⚠ 誤っている
燃焼性
→ 正しくは: 熱量等
💡 試験のための使用でガスを使用者に供給する場合は、使用方法を変更するごとにガスの熱量等（熱量・圧力・燃焼性）を測定(則159条一号)。
(ホ) ⚠ 誤っている
3
→ 正しくは: 5
💡 使用前自主検査の記録は5年間保存(則160条2項)。
問6
ガス工作物及び保安物件に関する次の記述のうち、技術基準で規定されているものはいくつあるか。ただし、ガス工作物は、不活性のガス（空気を含む。）又は不活性の液化ガスのみを通ずるものではない。
- (イ) ガス発生器及び増熱器は、その製造所の敷地境界から保安物件に対し告示で定める距離を有しなければならない。
- (ロ) 劇場、映画館、演芸場、公会堂その他これらに類する施設であって、その用途に供する部分の床面積の合計が、1000m²以上のものは、第1種保安物件に該当する。
- (ハ) ガスの種類、ガス工作物の状況、周囲の状況等の理由によりあらかじめ経済産業大臣に届け出た場合は、告示で定める距離を有しないでガス工作物を施設することができる。
- (ニ) 製造所には、液化ガスを通ずるガス工作物から漏えいしたガスが滞留するおそれのある製造所内の適当な場所に、当該ガスの漏えいを適切に検知し、かつ、警報する設備を設けなければならない。
- (ホ) ガス発生設備及び附帯設備であって製造設備に属するものの液化ガスを通ずる部分は、液化ガスを廃棄できる構造でなければならない。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
ガス発生器及び増熱器は、その製造所の敷地境界から保安物件に対し告示で定める距離を有しなければならない。
→ 正しくは: その外面
💡 ガス発生器・増熱器等はその外面から保安物件に対し告示で定める距離(技省令6条2項)。敷地境界からではない。
(ロ) ⚠ 誤っている
劇場、映画館、演芸場、公会堂その他これらに類する施設であって、その用途に供する部分の床面積の合計が、1000m²以上のものは、第1種保安物件に該当する。
→ 正しくは: 収容定員300人以上のもの
💡 劇場・映画館・演芸場・公会堂等が第1種保安物件となるのは収容定員300人以上のもの(技省令6条2項・告示)。床面積1000m²以上は百貨店・ホテル等の要件。
(ハ) ⚠ 誤っている
ガスの種類、ガス工作物の状況、周囲の状況等の理由によりあらかじめ経済産業大臣に届け出た場合は、告示で定める距離を有しないでガス工作物を施設することができる。
→ 正しくは: 経済産業大臣の認可を受けた場合
💡 保安物件等への距離によらない施設は、ガスの種類・周囲の状況等の理由により経済産業大臣の認可を受けた場合(技省令6条4項)。届出ではない。
(ニ) ✓ 正しい
製造所には、液化ガスを通ずるガス工作物から漏えいしたガスが滞留するおそれのある製造所内の適当な場所に、当該ガスの漏えいを適切に検知し、かつ、警報する設備を設けなければならない。
💡 製造所には、漏えいガスが滞留するおそれのある製造所内の適当な場所にガス漏えいの検知・警報設備(技省令9条2項)。
(ホ) ⚠ 誤っている
ガス発生設備及び附帯設備であって製造設備に属するものの液化ガスを通ずる部分は、液化ガスを廃棄できる構造でなければならない。
→ 正しくは: 安全に置換できる構造でなければならない
💡 ガス発生設備等のガス・液化ガスを通ずる部分は安全に置換できる構造(技省令13条1項)。「廃棄」は毒性ガスを冷媒とする冷凍設備の規定(同条4項)。
問7
技術基準で「ガス工作物のうち、耐圧部分及び液化ガスを通ずる部分は、適切な方法により耐圧試験を行ったときにこれに耐えるものでなければならない。」と規定されている。次のガス工作物のうち、耐圧試験が不要なものはいくつあるか。
- (イ) 液化ガス用ポンプ
- (ロ) 昇圧供給装置
- (ハ) 整圧器
- (ニ) 溶接により接合された海底に設置される導管であって、非破壊試験を行ったときこれに合格したもの
- (ホ) 最高使用圧力が中圧の導管であってそれらの継手部と同一材料、同一寸法及び同一施工方法で接合された試験のための管について、適切な機械試験により確認されたもの
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
液化ガス用ポンプ
💡 液化ガス用ポンプは耐圧試験の対象外(技省令15条2項三号)。
(ロ) ✓ 正しい
昇圧供給装置
💡 昇圧供給装置は耐圧試験の対象外(技省令15条2項三号)。
(ハ) ✓ 正しい
整圧器
💡 整圧器は耐圧試験の対象外(技省令15条2項四号)。
(ニ) ⚠ 誤っている
溶接により接合された海底に設置される導管であって、非破壊試験を行ったときこれに合格したもの
→ 正しくは: 溶接により接合された導管（海底に設置される導管を除く。）
💡 非破壊試験合格で耐圧試験が免除される溶接接合の導管は海底に設置される導管を除く(技省令15条2項一号)。海底導管は耐圧試験が必要。
(ホ) ⚠ 誤っている
最高使用圧力が中圧の導管であってそれらの継手部と同一材料、同一寸法及び同一施工方法で接合された試験のための管について、適切な機械試験により確認されたもの
→ 正しくは: 最高使用圧力の1.5倍以上の圧力で試験を行ったときこれに耐えるもの
💡 中圧導管等の免除は、継手部と同一材料・寸法・施工方法の試験用の管を最高使用圧力の1.5倍以上の圧力で試験し耐えたもの(技省令15条2項二号)。機械試験ではない。
問8
技術基準で規定されているガス工作物に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 製造設備を安全に停止させるのに必要な装置その他の製造所及び供給所の保安上重要な設備には、停電等により当該設備の機能が失われることのないよう適切な措置を講じなければならない。
- (ロ) 移動式ガス発生設備には、設備の損傷を防止するため使用の状態を記録できる適切な措置が講じられていなければならない。
- (ハ) 製造所に設置する遮断装置には、誤操作を防止し、かつ、確実に操作することができる措置を講じなければならない。
- (ニ) 特定事業所に設置する高圧又は中圧のガスを通ずるガス工作物に係る計装回路には、当該設備の態様に応じ、保安上重要な箇所に、適切なインターロック機構を設けなければならない。
- (ホ) ガスホルダーであって、凝縮液により機能の低下又は損傷のおそれがあるものには、ガスホルダーの凝縮液を気化する装置を設けなければならない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
製造設備を安全に停止させるのに必要な装置その他の製造所及び供給所の保安上重要な設備には、停電等により当該設備の機能が失われることのないよう適切な措置を講じなければならない。
💡 製造設備を安全に停止させる装置等の保安上重要な設備には停電等で機能を失わない措置(技省令21条)。
(ロ) ⚠ 誤っている
移動式ガス発生設備には、設備の損傷を防止するため使用の状態を記録できる適切な措置が講じられていなければならない。
→ 正しくは: 計測又は確認できる
💡 移動式ガス発生設備には使用の状態を計測又は確認できる適切な措置(技省令18条2項)。記録ではない。
(ハ) ✓ 正しい
製造所に設置する遮断装置には、誤操作を防止し、かつ、確実に操作することができる措置を講じなければならない。
💡 製造所・供給所・移動式ガス発生設備の遮断装置には誤操作防止と確実な操作の措置(技省令20条1項)。
(ニ) ⚠ 誤っている
特定事業所に設置する高圧又は中圧のガスを通ずるガス工作物に係る計装回路には、当該設備の態様に応じ、保安上重要な箇所に、適切なインターロック機構を設けなければならない。
→ 正しくは: 高圧のガス若しくは液化ガスを通ずるガス工作物に係る計装回路
💡 インターロック機構が必要なのは特定事業所の高圧のガス若しくは液化ガスを通ずるガス工作物又はその計装回路(技省令20条2項)。中圧は含まれない。
(ホ) ⚠ 誤っている
ガスホルダーであって、凝縮液により機能の低下又は損傷のおそれがあるものには、ガスホルダーの凝縮液を気化する装置を設けなければならない。
→ 正しくは: 凝縮液を抜く装置
💡 凝縮液により機能低下・損傷のおそれがあるガスホルダーには凝縮液を抜く装置(技省令32条1項)。
問9
技術基準で規定されているガス発生設備に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 最高使用圧力が低圧の移動式ガス発生設備であって過圧が生ずるおそれのあるものには、その圧力を逃がすために適切な圧力上昇防止装置を設けなければならない。
- (ロ) 移動式ガス発生設備は、ガスが漏えいした場合の火災等の発生を防止するため、適切な場所に設置し、容易に移動又は転倒しないように適切な措置が講じられていなければならない。
- (ハ) ガスの通ずる部分に直接液体を送入する装置を有する製造設備（移動式ガス発生設備を含む。）は、送入部分を通じてガスが逆流することによる設備の損傷又はガスの大気への放出を防止するため逆流が生じない構造のものでなければならない。
- (ニ) 気化装置又はそれに接続される配管等には、気化装置から液化ガスの流出を防止する措置を講じなければならない。ただし、気化装置からの液化ガスの流出を考慮した設計である場合は、この限りでない。
- (ホ) 容器に附属する気化装置内においてガスを発生させる特定ガス発生設備であって当該気化装置を電源によって操作するものは、自家発電機その他の操作用電源が停止した際にガスの供給を速やかに停止するための装置を設けなければならない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
最高使用圧力が低圧の移動式ガス発生設備であって過圧が生ずるおそれのあるものには、その圧力を逃がすために適切な圧力上昇防止装置を設けなければならない。
→ 正しくは: ガス発生設備（特定ガス発生設備並びに移動式ガス発生設備及び液化ガスを通ずるものを除く。）
💡 圧力上昇防止装置が必要なのは最高使用圧力が低圧のガス発生設備（特定ガス発生設備・移動式ガス発生設備・液化ガスを通ずるものを除く）及び低圧のガス精製設備(技省令25条)。移動式は対象外。
(ロ) ✓ 正しい
移動式ガス発生設備は、ガスが漏えいした場合の火災等の発生を防止するため、適切な場所に設置し、容易に移動又は転倒しないように適切な措置が講じられていなければならない。
💡 移動式ガス発生設備は適切な場所に設置し、容易に移動・転倒しない措置(技省令28条1項)。
(ハ) ✓ 正しい
ガスの通ずる部分に直接液体を送入する装置を有する製造設備（移動式ガス発生設備を含む。）は、送入部分を通じてガスが逆流することによる設備の損傷又はガスの大気への放出を防止するため逆流が生じない構造のものでなければならない。
💡 直接液体又は気体を送入する装置を有する製造設備（移動式を含む）は逆流が生じない構造(技省令30条)。
(ニ) ✓ 正しい
気化装置又はそれに接続される配管等には、気化装置から液化ガスの流出を防止する措置を講じなければならない。ただし、気化装置からの液化ガスの流出を考慮した設計である場合は、この限りでない。
💡 気化装置又は接続配管等には液化ガスの流出防止措置。流出を考慮した設計なら不要(技省令31条3項)。
(ホ) ⚠ 誤っている
容器に附属する気化装置内においてガスを発生させる特定ガス発生設備であって当該気化装置を電源によって操作するものは、自家発電機その他の操作用電源が停止した際にガスの供給を速やかに停止するための装置を設けなければならない。
→ 正しくは: 維持する
💡 電源で操作する気化装置を持つ特定ガス発生設備は、操作用電源停止時にガスの供給を維持する装置(技省令42条)。
問10
技術基準で規定されているガス遮断装置に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 最高使用圧力が中圧の本支管は、危急の場合に、ガスを速やかに遮断することができる適切な装置を適切な場所に設けなければならない。
- (ロ) 最高使用圧力が低圧の本支管であって、特定地下街等へのガスの供給に係るものには、当該特定地下街等において災害が発生した場合に、当該特定地下街等へのガスの供給を当該特定地下街等以外の供給に影響を与えることなく遮断することができる適切な措置を講じなければならない。
- (ハ) 最高使用圧力が中圧の導管であって、ガスの使用場所である特定公共用建物にガスを供給する導管には、危急の場合にガスを速やかに遮断することができる適切な装置を適切な場所に設けなければならない。
- (ニ) ガスの使用場所である地下室等にガスを供給する導管には、その地下室等から十分離れた適切な場所に、危急の場合に当該地下室等へのガスの供給を地上から速やかに遮断することができるような適切な装置を設けなければならない。
- (ホ) 最高使用圧力が中圧の導管であって、廃棄物処理場等にガスを供給するものには、その導管が当該建物の外壁を貫通する箇所の付近に、危急の場合に当該建物へのガスの供給を、当該建物内におけるガス漏れ等の情報を把握する適切な場所から、直ちに遮断することができる適切な装置を設けなければならない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
最高使用圧力が中圧の本支管は、危急の場合に、ガスを速やかに遮断することができる適切な装置を適切な場所に設けなければならない。
💡 最高使用圧力が高圧又は中圧の本支管には危急時に速やかに遮断できる装置(技省令49条1項)。
(ロ) ⚠ 誤っている
最高使用圧力が低圧の本支管であって、特定地下街等へのガスの供給に係るものには、当該特定地下街等において災害が発生した場合に、当該特定地下街等へのガスの供給を当該特定地下街等以外の供給に影響を与えることなく遮断することができる適切な措置を講じなければならない。
→ 正しくは: 当該災害により妨げられない箇所において、容易に遮断
💡 低圧本支管で特定地下街等へ供給するものは、災害時に当該災害により妨げられない箇所で容易に遮断できる措置(技省令49条2項)。
(ハ) ✓ 正しい
最高使用圧力が中圧の導管であって、ガスの使用場所である特定公共用建物にガスを供給する導管には、危急の場合にガスを速やかに遮断することができる適切な装置を適切な場所に設けなければならない。
💡 最高使用圧力が中圧の導管でガスを供給する建物には危急時に速やかに遮断できる装置(技省令49条3項二号)。特定公共用建物も該当。
(ニ) ⚠ 誤っている
ガスの使用場所である地下室等にガスを供給する導管には、その地下室等から十分離れた適切な場所に、危急の場合に当該地下室等へのガスの供給を地上から速やかに遮断することができるような適切な装置を設けなければならない。
→ 正しくは: その地下室等の付近の適切な場所に
💡 地下室等へ供給する導管には、地下室等の付近の適切な場所に地上から速やかに遮断できる装置(技省令49条4項)。
(ホ) ⚠ 誤っている
最高使用圧力が中圧の導管であって、廃棄物処理場等にガスを供給するものには、その導管が当該建物の外壁を貫通する箇所の付近に、危急の場合に当該建物へのガスの供給を、当該建物内におけるガス漏れ等の情報を把握する適切な場所から、直ちに遮断することができる適切な装置を設けなければならない。
→ 正しくは: 建物にガスを供給するもの（工場、廃棄物処理場、浄水場、下水処理場その他これらに類する場所に設置されるもの等を除く。）
💡 中圧導管の外壁貫通部付近の遮断装置は、工場・廃棄物処理場・浄水場・下水処理場等に設置されるもの等は除かれる(技省令49条6項一号)。
問11
技術基準で規定されている導管の漏えい検査に関する次の記述のうち、漏えい検査の対象から除外されているものはいくつあるか。ただし、導管は、道路に埋設されている導管からガス栓までに設置されており、特定地下室等にガスを供給する導管とする。
- (イ) 適切な漏えい検知装置が適切な方法により設置されている場合（当該装置が漏えいを検知することができる部分に限る。）
- (ロ) 導管が設置されている場所に立ち入ることにつき、その所有者又は占有者の承諾を得ることができない場合
- (ハ) 屋外において、埋設されていない部分がある場合（当該埋設されていない部分に限る。）
- (ニ) ポリエチレン管を使用している場合（当該使用している部分に限る。）
- (ホ) 導管に絶縁措置が講じられており当該絶縁措置が講じられた部分からガス栓までの間でプラスチックにて被覆された部分
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
適切な漏えい検知装置が適切な方法により設置されている場合（当該装置が漏えいを検知することができる部分に限る。）
💡 適切な漏えい検知装置が設置されている部分は除外(技省令51条3項一号)。
(ロ) ✓ 正しい
導管が設置されている場所に立ち入ることにつき、その所有者又は占有者の承諾を得ることができない場合
💡 所有者・占有者の立入りの承諾を得られない場合は除外(技省令51条3項二号)。
(ハ) ✓ 正しい
屋外において、埋設されていない部分がある場合（当該埋設されていない部分に限る。）
💡 屋外の埋設されていない部分は除外(技省令51条3項四号)。
(ニ) ✓ 正しい
ポリエチレン管を使用している場合（当該使用している部分に限る。）
💡 ポリエチレン管を使用している部分は除外(技省令51条3項三号)。
(ホ) ⚠ 誤っている
導管に絶縁措置が講じられており当該絶縁措置が講じられた部分からガス栓までの間でプラスチックにて被覆された部分
→ 正しくは: 漏えい検査の対象（埋設の日以後1年に1回以上）
💡 特定地下街等・特定地下室等へ供給する導管は、絶縁措置・プラスチック被覆部分も除外されず埋設の日以後1年に1回以上検査(技省令51条3項表)。6年に1回で済むのは特定地下街等以外の場合(同条2項表(1))。
問12
技術基準に規定されているガス事業者の掘削により周囲が露出することとなった導管の防護の基準、整圧器及び昇圧供給装置に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 露出している部分がガスの供給の用に供されている導管の印ろう型接合による接合部には、漏えいを防止する適切な措置を講ずること。
- (ロ) 露出している部分がガスの供給の用に供されている直管以外の管の接合部であって、特定接合又は告示で定める規格に適合する接合以外の方法によって接合されているものには、抜出しを防止する適切な措置を講ずること。
- (ハ) 導管（最高使用圧力が低圧の導管であって、内径が100mm未満のものを除く。）であって、露出している部分の管の長さが100m以上であり、かつ、当該部分がガスの供給の用に供されているものについては、危急の場合に当該部分に流入するガスを速やかに遮断することができる適切な措置を講ずること。
- (ニ) 一の使用者にガスを供給するための整圧器には、ガスの圧力が異常に低下した場合に供給を維持する適切な装置を設けること。
- (ホ) 昇圧供給装置には、当該装置の運転異常又は当該装置の取扱いにより障害を生じないよう、適切な措置を講じなければならない。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
露出している部分がガスの供給の用に供されている導管の印ろう型接合による接合部には、漏えいを防止する適切な措置を講ずること。
💡 露出部がガス供給中なら印ろう型接合の接合部に漏えい防止措置(技省令54条三号イ)。
(ロ) ✓ 正しい
露出している部分がガスの供給の用に供されている直管以外の管の接合部であって、特定接合又は告示で定める規格に適合する接合以外の方法によって接合されているものには、抜出しを防止する適切な措置を講ずること。
💡 直管以外の管の接合部で特定接合等以外のものには抜出し防止措置(技省令54条三号ロ)。
(ハ) ✓ 正しい
導管（最高使用圧力が低圧の導管であって、内径が100mm未満のものを除く。）であって、露出している部分の管の長さが100m以上であり、かつ、当該部分がガスの供給の用に供されているものについては、危急の場合に当該部分に流入するガスを速やかに遮断することができる適切な措置を講ずること。
💡 露出部の長さ100m以上でガス供給中の導管（低圧で内径100mm未満を除く）には流入ガスを速やかに遮断できる措置(技省令54条五号)。
(ニ) ⚠ 誤っている
一の使用者にガスを供給するための整圧器には、ガスの圧力が異常に低下した場合に供給を維持する適切な装置を設けること。
→ 正しくは: ガスの圧力が異常に上昇することを防止する装置
💡 一の使用者にガスを供給する整圧器に設けるのはガスの圧力の異常な上昇を防止する装置(技省令57条三号)。
(ホ) ✓ 正しい
昇圧供給装置には、当該装置の運転異常又は当該装置の取扱いにより障害を生じないよう、適切な措置を講じなければならない。
💡 昇圧供給装置には運転異常・取扱いにより障害を生じない措置(技省令61条2項)。
問13
法令で規定されているガス用品等に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 「特定ガス用品」とは、構造、使用条件、使用状況等からみて特にガスによる災害の発生のおそれが多いと認められるガス用品であって、政令で定めるものをいう。
- (ロ) ガス用品の製造又は輸入の事業を行う者は、経済産業省令で定めるガス用品の型式の区分を経済産業大臣に申請し認められなければならない。
- (ハ) 届出事業者は、届出に係る型式のガス用品を試験用に製造又は輸入する場合においては、経済産業省令で定める技術上の基準に適合することを要しない。
- (ニ) 届出事業者は、その届出に係る型式のガス用品の経済産業省令で定める技術上の基準に対する適合性について、規定による義務を履行したときは、当該ガス用品に経済産業省令で定めるところにより、表示を付することができる。
- (ホ) ガス用品が経済産業省令で定める技術上の基準に適合していない場合において、災害の発生を防止するため特に必要があると認めるとき、経済産業大臣は届出事業者に対し、1年以内の期間を定めて届出に係る型式のガス用品に表示を付することを禁止することができる。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
「特定ガス用品」とは、構造、使用条件、使用状況等からみて特にガスによる災害の発生のおそれが多いと認められるガス用品であって、政令で定めるものをいう。
💡 特定ガス用品は構造・使用条件・使用状況等からみて特に災害のおそれが多いガス用品で政令で定めるもの(法137条2項)。
(ロ) ⚠ 誤っている
ガス用品の製造又は輸入の事業を行う者は、経済産業省令で定めるガス用品の型式の区分を経済産業大臣に申請し認められなければならない。
→ 正しくは: 経済産業大臣に届け出ることができる
💡 ガス用品の製造・輸入事業者は型式の区分等を大臣に届け出ることができる(法140条二号)。申請して認められる仕組みではない。
(ハ) ✓ 正しい
届出事業者は、届出に係る型式のガス用品を試験用に製造又は輸入する場合においては、経済産業省令で定める技術上の基準に適合することを要しない。
💡 試験用に製造・輸入するときは技術上の基準への適合を要しない(法145条1項三号)。
(ニ) ✓ 正しい
届出事業者は、その届出に係る型式のガス用品の経済産業省令で定める技術上の基準に対する適合性について、規定による義務を履行したときは、当該ガス用品に経済産業省令で定めるところにより、表示を付することができる。
💡 基準適合義務を履行した届出事業者は省令で定めるところにより表示を付することができる(法147条)。
(ホ) ✓ 正しい
ガス用品が経済産業省令で定める技術上の基準に適合していない場合において、災害の発生を防止するため特に必要があると認めるとき、経済産業大臣は届出事業者に対し、1年以内の期間を定めて届出に係る型式のガス用品に表示を付することを禁止することができる。
💡 基準不適合で災害防止のため特に必要なとき、大臣は1年以内の期間を定めて表示を禁止できる(法149条一号)。
問14
法令で規定されている保安業務規程に関する記述のうち、誤っているものはいくつあるか。
- (イ) ガス小売事業者は、経済産業省令で定めるところにより、保安業務規程を定め、その事業の開始前に、経済産業大臣に届け出なければならない。
- (ロ) ガス小売事業者は、保安業務規程を変更しようとするときは、事前に変更する事項を経済産業大臣に届け出なければならない。
- (ハ) 経済産業大臣は、保安業務の適正な実施を確保するため必要があると認めるときは、ガス小売事業者に対し、保安業務規程を変更すべきことを命ずることができる。
- (ニ) ガス小売事業者及びその従業者は、保安業務規程を守らなければならない。ただし、災害その他非常の場合であって、ガス小売事業者及びその従業者が行う安全の確保及び応急措置については、この限りでない。
- (ホ) ガス小売事業者が定める保安業務規程には、保安業務を管理する事業場ごとのガス主任技術者の選任に関することを定めなければならない。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス小売事業者は、経済産業省令で定めるところにより、保安業務規程を定め、その事業の開始前に、経済産業大臣に届け出なければならない。
💡 保安業務規程を定め、事業開始前に大臣へ届出(法160条1項)。
(ロ) ⚠ 誤っている
ガス小売事業者は、保安業務規程を変更しようとするときは、事前に変更する事項を経済産業大臣に届け出なければならない。
→ 正しくは: 変更したときは、遅滞なく、変更した事項
💡 保安業務規程を変更したときは遅滞なく変更した事項を届出(法160条2項)。事前届出ではない。
(ハ) ✓ 正しい
経済産業大臣は、保安業務の適正な実施を確保するため必要があると認めるときは、ガス小売事業者に対し、保安業務規程を変更すべきことを命ずることができる。
💡 保安業務の適正な実施を確保するため必要と認めるとき、大臣は保安業務規程の変更を命ずることができる(法160条3項)。
(ニ) ⚠ 誤っている
ガス小売事業者及びその従業者は、保安業務規程を守らなければならない。ただし、災害その他非常の場合であって、ガス小売事業者及びその従業者が行う安全の確保及び応急措置については、この限りでない。
→ 正しくは: （このただし書は無い）
💡 ガス小売事業者及びその従業者は保安業務規程を守らなければならない(法160条4項)。ただし書は無い。
(ホ) ⚠ 誤っている
ガス小売事業者が定める保安業務規程には、保安業務を管理する事業場ごとのガス主任技術者の選任に関することを定めなければならない。
→ 正しくは: 保安業務監督者
💡 保安業務規程には保安業務を管理する事業場ごとの保安業務監督者の選任に関することを定める(則207条)。
問15
法令で規定されている消費機器の技術上の基準に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガスの消費量が7kWの屋内に設置するガス衣類乾燥機で、密閉燃焼式でないものには、当該燃焼器に接続して排気筒を設けること。
- (ロ) 排気扇を接続している自然排気式の燃焼器の排気筒の有効断面積は、当該燃焼器の排気部との接続部の有効断面積より小さくないこと。
- (ハ) 強制排気式の燃焼器の排気筒が外壁を貫通する箇所には、当該排気筒と外壁との間に排気ガスが屋内に流れ込む隙間がないこと。
- (ニ) 燃焼器の排気筒に接続する排気扇には、これが停止した場合に当該燃焼器へのガスの供給を自動的に遮断する装置を設けること。
- (ホ) 燃焼器であって、建物区分のうち特定地下街等に設置するものには、告示で定める規格に適合する自動ガス遮断装置を告示で定める方法により設けること。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
ガスの消費量が7kWの屋内に設置するガス衣類乾燥機で、密閉燃焼式でないものには、当該燃焼器に接続して排気筒を設けること。
→ 正しくは: 12kWを超える
💡 排気筒が必要なガス衣類乾燥機はガス消費量12kWを超えるもの(則202条一号ト)。7kWは対象外。
(ロ) ⚠ 誤っている
排気扇を接続している自然排気式の燃焼器の排気筒の有効断面積は、当該燃焼器の排気部との接続部の有効断面積より小さくないこと。
→ 正しくは: 自然排気式の燃焼器（排気扇を接続するものを除く。）
💡 有効断面積の基準は自然排気式の排気筒のうち排気扇を接続するものを除くものに適用(則202条二号イ(3))。
(ハ) ✓ 正しい
強制排気式の燃焼器の排気筒が外壁を貫通する箇所には、当該排気筒と外壁との間に排気ガスが屋内に流れ込む隙間がないこと。
💡 強制排気式等の排気筒の外壁貫通部には排気ガスが屋内に流れ込む隙間がないこと(則202条二号ロ(2))。
(ニ) ✓ 正しい
燃焼器の排気筒に接続する排気扇には、これが停止した場合に当該燃焼器へのガスの供給を自動的に遮断する装置を設けること。
💡 排気扇には停止時に燃焼器へのガス供給を自動的に遮断する装置(則202条三号ハ)。
(ホ) ⚠ 誤っている
燃焼器であって、建物区分のうち特定地下街等に設置するものには、告示で定める規格に適合する自動ガス遮断装置を告示で定める方法により設けること。
→ 正しくは: ガス漏れ警報設備
💡 特定地下街等に設置する燃焼器には告示規格のガス漏れ警報設備(則202条八号)。
問16
「ガス事業法」及び「特定ガス消費機器の設置工事の監督に関する法律」に関する次の記述について、[ ]の中の(イ)〜(ホ)の語句のうち、誤っているものはいくつあるか。
消費機器の設置又は変更の工事は、(イ)ガス用品の技術上の基準に適合するようにしなければならない。
「特定ガス消費機器」とは、(ロ)製造年月日・使用状況等からみて設置又は変更の工事の欠陥に係るガスによる災害の発生のおそれが多いと認められる消費機器であって、政令で定めるものをいう。
「特定工事」とは、特定ガス消費機器の設置又は変更の工事をいう。
特定工事事業者は、特定工事を施工するときは、技術上の基準に適合することを確保するため、(ハ)保安業務監督者に選任されている者に(ニ)事前に確認させなければならない。
特定工事事業者は、特定工事を施工したときは、当該特定工事に係る特定ガス消費機器の見やすい場所に、氏名又は名称、(ホ)主要材料その他の経済産業省令で定める事項を記載した表示を付さなければならない。
- (イ) ガス用品
- (ロ) 製造年月日
- (ハ) 保安業務監督者に選任されている
- (ニ) 事前に確認
- (ホ) 主要材料
📖 解答・解説を見る
🎯 正解: (5)
⚖️ 法改正の注意（2026年10月時点）
- (ニ) 法律の『実地に監督させ』の文言は今も同じで、この部分の正誤は変わらない。2024年4月1日施行の施行規則改正で、監督者の指示・監督・確認は施工場所のほか、事務所などから情報通信技術を用いて行うことも認められた。正答は出題時の公式発表どおり。
改正：特定ガス消費機器の設置工事の監督に関する法律施行規則の一部を改正する省令（令和6年経済産業省令第30号）、2024年4月1日施行
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
ガス用品
→ 正しくは: 消費機器
💡 消費機器の設置・変更の工事は、その消費機器が消費機器の技術上の基準（法159条2項の省令）に適合するように(法162条)。
(ロ) ⚠ 誤っている
製造年月日
→ 正しくは: 構造
💡 特定ガス消費機器は「構造、使用状況等からみて」工事の欠陥による災害のおそれが多い消費機器で政令で定めるもの(特監法2条1項)。
(ハ) ⚠ 誤っている
保安業務監督者に選任されている
→ 正しくは: ガス消費機器設置工事監督者の資格を有する
💡 特定工事はガス消費機器設置工事監督者の資格を有する者に実地に監督させる(特監法3条)。
(ニ) ⚠ 誤っている
事前に確認
→ 正しくは: 実地に監督
💡 監督者に特定工事を実地に監督させる(特監法3条)。事前確認ではない。
(ホ) ⚠ 誤っている
主要材料
→ 正しくは: 施工年月日
💡 表示事項は特定工事事業者の氏名又は名称、施工年月日等(特監法6条)。
問1
液化メタン1m³を気化させて、温度27℃、圧力100kPaの状態にしたときの体積(m³)として最も近い値はどれか。ただし、液化メタンの液密度は416kg/m³、気体定数R=8.3J/(mol・K)とする。
- (1) 240
- (2) 590
- (3) 650
- (4) 1560
- (5) 3760
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢 (3)。計算過程は下記参照。
📐 計算方法
- Step 1Step1 液化メタン1m³の質量 m=ρ×V_L=416×1=416kg
- Step 2Step2 物質量 n=m/M=416/(16×10⁻³)=26000mol
- Step 3Step3 理想気体状態方程式 V=nRT/P=26000×8.3×300/(100×10³)
- Step 4Step4 V=64,740,000/100,000≈647m³≒650m³
✓ 正解: (3) 650 m³
- モル質量を16(g/mol)のままkg換算し忘れて体積が1000倍ずれる
- 温度を27Kのまま計算する(273を加え忘れる)
- 圧力をkPaのまま代入し単位を揃えない
問2
水素と窒素を体積比1:4で混合したガスを、内容積1.0m³の空の圧力容器に充てんした。充てん後の圧力容器の質量は46kg増加した。充てん後の圧力容器内の圧力(MPa)として最も近い値はどれか。ただし、容器内の混合ガスの温度は27℃で、混合ガスは理想気体とし、気体定数R=8.3J/(mol・K)とする。
- (1) 1.0
- (2) 2.0
- (3) 3.0
- (4) 4.0
- (5) 5.0
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。計算結果と最も近い値は選択肢 (5)。計算過程は下記参照。
📐 計算方法
- Step 1Step1 混合ガス1molの質量(平均分子量) M=2×0.2+28×0.8=0.4+22.4=22.8g/mol、すなわち22.8kg/kmol
- Step 2Step2 充てんされた混合ガス46kgの物質量 n=46/22.8≈2.0kmol
- Step 3Step3 気体の状態方程式 PV=nRTより P=nRT/V=2.0×8.3×300/1.0=4980kPa=4.98MPa
- Step 4Step4 P≒4.98MPa≒5.0MPa
✓ 正解: (5) 5.0 MPa
- 水素と窒素の比率を1:4のまま質量比と勘違いする
- 平均分子量を求めずどちらか一方のモル質量だけで計算する
- 気体定数の単位(kJ/(kmol・K))を揃え忘れる
問3
気体の諸性質に関する次の記述のうち、誤っているものはどれか。
- (1) 実在気体の状態から導かれるファン・デル・ワールスの状態式は、分子間引力と気体分子の体積を考慮した状態方程式を補正する状態式である。
- (2) シャルルの法則によれば、温度が一定の場合、気体の体積は圧力に反比例する。
- (3) ラウールの法則によれば、希薄溶液の蒸気圧降下は不揮発性の溶質の種類に無関係で、溶質のモル分率に比例する。
- (4) ヘンリーの法則によれば、溶解度が小さい場合、一定の温度で一定質量の液体に溶解する気体の質量は、気体の圧力に比例する。
- (5) ドルトンの分圧の法則によれば、混合気体全体の圧力(全圧)は、各成分気体の分圧の和である。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ✓ 正しい
実在気体の状態から導かれるファン・デル・ワールスの状態式は、分子間引力と気体分子の体積を考慮した状態方程式を補正する状態式である。
💡 ファン・デル・ワールスの状態式は理想気体の状態式に分子間引力項と分子体積項を加えた補正式であり、記述は正しい。
(2) ⚠ 誤っている
シャルルの法則によれば、温度が一定の場合、気体の体積は圧力に反比例する。
→ 正しくは: 圧力が一定の場合、気体の体積は絶対温度に比例する
💡 シャルルの法則は圧力一定のとき体積は絶対温度に比例。温度一定で体積が圧力に反比例するのはボイルの法則。
(3) ✓ 正しい
ラウールの法則によれば、希薄溶液の蒸気圧降下は不揮発性の溶質の種類に無関係で、溶質のモル分率に比例する。
💡 ラウールの法則は希薄溶液の蒸気圧降下が溶質のモル分率に比例し、不揮発性溶質の種類に依存しないことを示す。記述は正しい。
(4) ✓ 正しい
ヘンリーの法則によれば、溶解度が小さい場合、一定の温度で一定質量の液体に溶解する気体の質量は、気体の圧力に比例する。
💡 ヘンリーの法則は溶解度が小さい気体について、一定温度で液体に溶ける気体の質量がその分圧に比例することを示す。記述は正しい。
(5) ✓ 正しい
ドルトンの分圧の法則によれば、混合気体全体の圧力(全圧)は、各成分気体の分圧の和である。
💡 ドルトンの分圧の法則は混合気体の全圧が各成分の分圧の和に等しいことを示す。記述は正しい。
問4
温度0℃、圧力100kPaの気体3m³を定圧膨張させて6m³にした。このとき気体に与えられた熱量(MJ)として最も近い値はどれか。ただし、気体は理想気体とし、定圧モル熱容量Cp=29.2J/(mol・K)、気体定数R=8.3J/(mol・K)とする。
- (1) 0.1
- (2) 0.5
- (3) 1.1
- (4) 1.5
- (5) 2.0
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢 (3)。計算過程は下記参照。
📐 計算方法
- Step 1Step1 初期物質量 n=PV₁/(RT₁)=100×3/(8.3×273)kmol
- Step 2Step2 定圧変化なのでシャルルの法則 V₁/T₁=V₂/T₂ より T₂=V₂×T₁/V₁=6×273/3=546K(=2×273K)
- Step 3Step3 与えられた熱量 Q=nCp(T₂-T₁)=[300/(8.3×273)]×29.2×(546-273)=300×29.2×273/(8.3×273)=300×29.2/8.3
- Step 4Step4 Q=8760/8.3≈1055kJ≒1.1MJ
✓ 正解: (3) 1.1 MJ
- 定圧モル熱容量C_pと定容モル熱容量C_vを取り違える
- 温度0℃を0Kとして扱う(273加え忘れ)
- 仕事量と熱量を混同し定容のC_vで計算する
問5
温度300K、圧力100kPaの空気1m³を断熱圧縮して0.95m³にした。このときの空気の温度(K)として最も近い値はどれか。ただし、空気の比熱比は1.40とする。また、xの絶対値が1より十分小さいとき、(1+x)ⁿ≒1+nx と近似できるものとする。
- (1) 300
- (2) 306
- (3) 309
- (4) 315
- (5) 321
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢 (2)。計算過程は下記参照。
📐 計算方法
- Step 1断熱変化の式 T₂=T₁(V₁/V₂)^(κ−1) に代入すると、T₂=300×(1/0.95)^0.40=300×(0.95)^(−0.40)。
- Step 2(0.95)^(−0.40)=(1−0.05)^(−0.40) とし、近似式 (1+x)ⁿ≒1+nx を x=−0.05、n=−0.40 で使うと、1+(−0.40)×(−0.05)=1.02。
- Step 3T₂≒300×1.02=306K（厳密値は約306.2K）で、最も近い値は306。
✓ 正解: (2) 306 K
- 指数を(κ-1)でなくκとして計算する
- 圧縮(体積減少)なのに温度が下がると誤る
- 近似式の使い方を誤りxの符号を逆にする
問6
混合気体(CO:1.2mol、H₂O:1.2mol)を用いて、次のCOシフト反応を進行させた。CO(g)+H₂O(g)→CO₂(g)+H₂(g) 平衡状態における COが0.2molである場合、平衡定数(圧平衡定数)として最も近い値はどれか。
- (1) 1
- (2) 5
- (3) 25
- (4) 100
- (5) 300
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢 (3)。計算過程は下記参照。
📐 計算方法
- Step 1Step1 反応量 x=1.2-0.2=1.0mol
- Step 2Step2 平衡時 CO=0.2mol, H₂O=0.2mol, CO₂=1.0mol, H₂=1.0mol
- Step 3Step3 総モル数不変のため濃度(分圧)比=モル数比、K=(CO₂×H₂)/(CO×H₂O)=(1.0×1.0)/(0.2×0.2)
- Step 4Step4 K=1.0/0.04=25
✓ 正解: (3) 25
- 平衡時のCO/H₂Oを0.2molでなく初期値1.2molのまま使う
- 生成物と反応物の位置を分母分子で逆にする
- 反応量xの算出を誤る
問7
一次反応において、反応物が50%反応するのに100秒を要した。87.5%反応するのに要する時間(秒)として最も近い値はどれか。
- (1) 138
- (2) 175
- (3) 200
- (4) 250
- (5) 300
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。計算結果と最も近い値は選択肢 (5)。計算過程は下記参照。
📐 計算方法
- Step 1Step1 87.5%反応 → 残存12.5%=1/8。1/8=(1/2)³
- Step 2Step2 一次反応では (1/2)³ になるのに半減期の3倍を要する
- Step 3Step3 t=3×t_{1/2}=3×100=300秒
- Step 4Step4 t≒300秒
✓ 正解: (5) 300 秒
- 87.5%を残存率と取り違える
- 一次反応の指数減衰でなく直線比例で計算する
- 半減期の倍数(3倍)を誤る
問8
プロパン40vol%、窒素40vol%、酸素20vol%からなる混合ガス1m³を空気比1で完全燃焼させるのに必要な空気量(m³)として最も近い値はどれか。ただし、混合ガス及び空気は標準状態(0℃、101325Pa)とし、空気中の酸素濃度は20vol%とする。
- (1) 9.0
- (2) 9.5
- (3) 10.0
- (4) 10.5
- (5) 11.0
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。計算結果と最も近い値は選択肢 (1)。計算過程は下記参照。
📐 計算方法
- Step 1Step1 必要な理論酸素量 O₂=5×0.40=2.0m³
- Step 2Step2 混合ガス自身が酸素0.20m³を含むため、外部から供給すべき酸素=2.0-0.20=1.8m³
- Step 3Step3 空気中酸素20vol%より空気量 A=1.8/0.20=9.0m³
- Step 4Step4 A≒9.0m³
✓ 正解: (1) 9.0 m³
- 混合ガス中に含まれる酸素0.20m³を差し引かない
- プロパンの理論酸素量5倍を誤る
- 空気中酸素濃度0.20で割り戻すのを忘れる
問9
メタンとプロパンの混合ガスの空気中における燃焼下限界が3.8vol%のとき、メタン(vol%)とプロパン(vol%)の混合組成として最も近い値はどれか。ただし、単体ガスの燃焼下限界は、メタン5.0vol%、プロパン2.0vol%とする。
- (1) メタン20、プロパン80
- (2) メタン40、プロパン60
- (3) メタン50、プロパン50
- (4) メタン60、プロパン40
- (5) メタン80、プロパン20
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。計算結果と最も近い値は選択肢 (5)。計算過程は下記参照。
📐 計算方法
- Step 1ル・シャトリエの式: 100/L = x(メタン)/5.0 + x(プロパン)/2.0
- Step 2各選択肢の組成を代入し、L=3.8 に最も近いものを探す
- Step 3(5) メタン80・プロパン20: 100/L = 80/5.0 + 20/2.0 = 16 + 10 = 26 → L = 100/26 ≒ 3.85 ≒ 3.8
- Step 4よって最も近いのは (5) メタン80、プロパン20
✓ 正解: (5) メタン80、プロパン20
- ル・シャトリエの式を 100/L=Σ(x/L) でなく L=Σ(x·L) と誤る
- 容積%でなく質量%で計算する
- 単体の燃焼下限界(メタン5.0/プロパン2.0)を取り違える
問10
内径10cmの直円管内を流体が質量流量10kg/sで流れているときの平均流速(m/s)として最も近い値はどれか。ただし、流体の密度は1000kg/m³とする。
- (1) 1.0
- (2) 1.1
- (3) 1.2
- (4) 1.3
- (5) 1.4
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢 (4)。計算過程は下記参照。
📐 計算方法
- Step 1Step1 断面積 A=(π/4)×0.10²=(π/4)×0.01=7.854×10⁻³m²
- Step 2Step2 体積流量 Q=ṁ/ρ=10/1000=0.01m³/s
- Step 3Step3 平均流速 u=Q/A=0.01/7.854×10⁻³≈1.27m/s
- Step 4Step4 u≒1.3m/s
✓ 正解: (4) 1.3 m/s
- 内径をmに換算せずcmのまま計算する
- 断面積を半径でなく直径で円面積を求める
- 質量流量を密度で割って体積流量に直すのを忘れる
問11
直円管内の完全に発達した流れにおける管摩擦係数に関する次の記述のうち、誤っているものはどれか。
- (1) 層流の場合、管摩擦係数はレイノルズ数に反比例して小さくなる。
- (2) 乱流で管壁面が粗い場合、レイノルズ数が十分に大きいと管摩擦係数はレイノルズ数に依存しなくなる。
- (3) 乱流で管壁面が粗い場合、管摩擦係数は管壁面粗さが大きいほど大きくなる。
- (4) 乱流で管壁面が滑らかな場合、管摩擦係数はレイノルズ数に比例して大きくなる。
- (5) ファニングの式の管摩擦係数はダルシー・ワイスバッハの式の管摩擦係数の1/4となる。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ✓ 正しい
層流の場合、管摩擦係数はレイノルズ数に反比例して小さくなる。
💡 層流では λ=64/Re(ダルシー)であり、管摩擦係数はレイノルズ数に反比例して小さくなる。記述は正しい。
(2) ✓ 正しい
乱流で管壁面が粗い場合、レイノルズ数が十分に大きいと管摩擦係数はレイノルズ数に依存しなくなる。
💡 乱流で管壁が粗い場合、レイノルズ数が十分大きいと管摩擦係数はほぼ一定値になり、レイノルズ数に依存しない。
(3) ✓ 正しい
乱流で管壁面が粗い場合、管摩擦係数は管壁面粗さが大きいほど大きくなる。
💡 乱流で管壁が粗い場合、相対粗さが大きいほど(凹凸が大きいほど)管摩擦係数は大きくなる。記述は正しい。
(4) ⚠ 誤っている
乱流で管壁面が滑らかな場合、管摩擦係数はレイノルズ数に比例して大きくなる。
→ 正しくは: 管摩擦係数はレイノルズ数が大きくなると小さくなる
💡 乱流で管壁が滑らかな場合、管摩擦係数はブラジウスの式（λ=0.316Re^-0.25）に従い、レイノルズ数の増加とともに小さくなる。
(5) ✓ 正しい
ファニングの式の管摩擦係数はダルシー・ワイスバッハの式の管摩擦係数の1/4となる。
💡 ファニングの摩擦係数 C_f はダルシー・ワイスバッハの摩擦係数 λ の1/4(λ=4C_f)。記述は正しい。
問12
伝熱に関する次の記述のうち、誤っているものはどれか。
- (1) 物質を構成する粒子間の相互作用によって熱が移動する伝熱形態は、熱伝導である。
- (2) 対流熱伝達は、自然対流と強制対流、相変化を伴う沸騰と凝縮等の様々な形態がある。
- (3) 熱交換器は隔壁を通して高温流体より低温流体へ熱エネルギーを移動させ、加熱又は冷却を行わせる伝熱装置である。
- (4) 加熱された流体が、浮力によって、鉛直上方に流れる対流現象は強制対流である。
- (5) 熱放射は、物体が電磁波を発して直接的に空間を熱エネルギーが移動し、他の物体に吸収される伝熱現象である。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ✓ 正しい
物質を構成する粒子間の相互作用によって熱が移動する伝熱形態は、熱伝導である。
💡 粒子間の相互作用による熱移動は熱伝導である。記述は正しい。
(2) ✓ 正しい
対流熱伝達は、自然対流と強制対流、相変化を伴う沸騰と凝縮等の様々な形態がある。
💡 対流伝熱には自然対流・強制対流・沸騰・凝縮など様々な形態がある。記述は正しい。
(3) ✓ 正しい
熱交換器は隔壁を通して高温流体より低温流体へ熱エネルギーを移動させ、加熱又は冷却を行わせる伝熱装置である。
💡 熱交換器は高温流体から低温流体へ熱エネルギーを移動させる伝熱装置である。記述は正しい。
(4) ⚠ 誤っている
加熱された流体が、浮力によって、鉛直上方に流れる対流現象は強制対流である。
→ 正しくは: 自然対流
💡 加熱された流体が浮力で上昇する対流は自然対流。強制対流はポンプ・送風機などの外力による流れ。
(5) ✓ 正しい
熱放射は、物体が電磁波を発して直接的に空間を熱エネルギーが移動し、他の物体に吸収される伝熱現象である。
💡 熱放射は物体が電磁波を発して熱エネルギーが移動し他の物体に吸収される伝熱現象である。記述は正しい。
問13
ガスと水が同方向に流れる熱交換器において、ガスの入口温度500℃、水の入口温度20℃としたところ、ガスの出口温度は160℃、水の出口温度は80℃、伝熱量は9.0kWとなった。熱通過率Kを8.1W/(m²・K)とすると、伝熱面積(m²)として最も近い値はどれか。ただし、ln6=1.8とする。
- (1) 1.5
- (2) 5.0
- (3) 12
- (4) 15
- (5) 20
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢 (2)。計算過程は下記参照。
📐 計算方法
- Step 1Step1 ΔT₁=500-20=480K, ΔT₂=160-80=80K, 比=480/80=6
- Step 2Step2 対数平均温度差 ΔT_lm=(480-80)/ln(480/80)=400/ln6=400/1.8≈222.2K
- Step 3Step3 伝熱面積 A=Q/(U·ΔT_lm)=9000/(8.1×222.2)=9000/1800=5.0m²
- Step 4Step4 A≒5.0m²
✓ 正解: (2) 5.0 m²
- 対数平均温度差でなく算術平均温度差を使う
- 並流と向流で温度差の取り方を取り違える
- ln6=1.8の代入を忘れる、kWをWに換算し忘れる
問14
材料の特性と力学的性質に関する次の記述のうち、誤っているものはどれか。
- (1) 延性材料とは、破断するまでにほとんど塑性変形を伴わない材料である。
- (2) 外力に対する軟鋼の変形は、比例限度まではフックの法則に則る。
- (3) 応力にともなって生ずる変形量の変形前長さに対する割合をひずみという。
- (4) 材料に外力を加えると内力が生じる。この内力を応力と呼び、単位断面積当たりの力として表す。
- (5) 高分子材料の応力ひずみ線図では、軟鋼のような明確な降伏点が見られない場合がある。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ⚠ 誤っている
延性材料とは、破断するまでにほとんど塑性変形を伴わない材料である。
→ 正しくは: 破断するまでに大きな塑性変形を伴う材料である
💡 延性材料は破断までに大きな塑性変形を伴う材料。塑性変形をほとんど伴わないのはぜい性材料。
(2) ✓ 正しい
外力に対する軟鋼の変形は、比例限度まではフックの法則に則る。
💡 軟鋼は比例限度まで応力とひずみが比例し、フックの法則に従う。
(3) ✓ 正しい
応力にともなって生ずる変形量の変形前長さに対する割合をひずみという。
💡 ひずみは変形量の幾何学的割合を表す無次元量である。記述は正しい。
(4) ✓ 正しい
材料に外力を加えると内力が生じる。この内力を応力と呼び、単位断面積当たりの力として表す。
💡 外力に対して材料内部に生じる内力を応力と呼び、単位断面積当たりの力で表す。記述は正しい。
(5) ✓ 正しい
高分子材料の応力ひずみ線図では、軟鋼のような明確な降伏点が見られない場合がある。
💡 高分子材料は軟鋼のような明確な降伏点を示さない場合がある。記述は正しい。
問15
構造物を構成するそれぞれの材料が安全上許容できる限度の応力を許容応力といい、基準強さ(破損限度)を安全係数で除して求められる。使用状況と基準強さ(破損限度)との組合せとして、誤っているものはどれか。
- (1) 繰返応力を受けるとき — 破壊強さ
- (2) ぜい性材料が常温において静荷重を受けるとき — 破壊強さ
- (3) 高温において静荷重を受けるとき — クリープ破壊応力
- (4) 延性材料が常温において静荷重を受けるとき — 耐力
- (5) 延性材料が常温において静荷重を受けるとき — 降伏点
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ⚠ 誤っている
繰返応力を受けるとき — 破壊強さ
→ 正しくは: 繰返応力を受けるとき — 疲労限度
💡 繰返応力を受けるときの基準強さは疲労限度（疲れ限度）。破壊強さはぜい性材料が常温で静荷重を受けるとき。
(2) ✓ 正しい
ぜい性材料が常温において静荷重を受けるとき — 破壊強さ
💡 ぜい性材料が常温で静荷重を受ける場合、明確な降伏を示さず破壊に至るため基準強さは破壊強さ(引張強さ)を用いる。組合せは正しい。
(3) ✓ 正しい
高温において静荷重を受けるとき — クリープ破壊応力
💡 高温で静荷重を受ける場合はクリープが問題となり、基準強さはクリープ破壊応力を用いる。組合せは正しい。
(4) ✓ 正しい
延性材料が常温において静荷重を受けるとき — 耐力
💡 延性材料が常温で静荷重を受ける場合、明確な降伏点を持たない材料では耐力(0.2%耐力)を基準強さに用いる。組合せは正しい。
(5) ✓ 正しい
延性材料が常温において静荷重を受けるとき — 降伏点
💡 延性材料が常温で静荷重を受ける場合、明確な降伏点を持つ材料では降伏点を基準強さに用いる。組合せは正しい。
問1
都市ガスの原料としてのLNGに関する次の記述のうち、誤っているものはいくつあるか。
- (イ) LNGは貯蔵中に外部からの入熱により沸点の高いメタンを主とするボイルオフガス（BOG）が発生するため、LNGの液密度が低下する。
- (ロ) LNGは液化工程において、CO₂、H₂S、水分、重質炭化水素、水銀等の不純物が除去されている。
- (ハ) 管路内を流れるLNGを急激に締め切ったときに、流体の慣性で管内に衝撃と高圧が発生する現象をガイザリングという。
- (ニ) LNGは水と反応して氷に似た水和物を生成し、配管の閉そく等のトラブルを起こすので、LNGを取り扱う前に機器内を十分乾燥させる必要がある。
- (ホ) 国内で就航中のLNG内航船の貨物タンクは、メンブレン方式が採用されており、航海中に発生するボイルオフガス（BOG）はタンクに蓄圧される。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
LNGは貯蔵中に外部からの入熱により沸点の高いメタンを主とするボイルオフガス（BOG）が発生するため、LNGの液密度が低下する。
→ 正しくは: 沸点の低いメタンを主とするボイルオフガス（BOG）が発生するため、LNGの液密度が上昇する
💡 BOGは沸点の低いメタンが主体で、蒸発が進むと残液は重質分が濃縮し、沸点・液密度が上昇して熱量も増加する
(ロ) ✓ 正しい
LNGは液化工程において、CO₂、H₂S、水分、重質炭化水素、水銀等の不純物が除去されている。
💡 LNGは液化前にCO₂、H₂S、水分、水銀、重質炭化水素等の不純物が精製除去されている
(ハ) ⚠ 誤っている
管路内を流れるLNGを急激に締め切ったときに、流体の慣性で管内に衝撃と高圧が発生する現象をガイザリングという。
→ 正しくは: 衝撃と高圧が発生する現象を液撃という
💡 流体を急激に締め切ったとき慣性で衝撃と高圧が生じる現象は液撃（水ではウォーターハンマー）。ガイザリングは鉛直配管で気液が間欠泉のように吹き上がる現象
(ニ) ✓ 正しい
LNGは水と反応して氷に似た水和物を生成し、配管の閉そく等のトラブルを起こすので、LNGを取り扱う前に機器内を十分乾燥させる必要がある。
💡 LNGは水と反応して氷に似た水和物を生成し、配管の閉そく等を起こすため、取扱い前に機器内を十分に乾燥させる
(ホ) ⚠ 誤っている
国内で就航中のLNG内航船の貨物タンクは、メンブレン方式が採用されており、航海中に発生するボイルオフガス（BOG）はタンクに蓄圧される。
→ 正しくは: 蓄圧方式が採用されており
💡 国内のLNG内航船の貨物タンクは蓄圧方式で、航海中のBOGはタンクに蓄圧される。メンブレン方式は外航船の方式で、BOGは船の燃料として消費
問2
都市ガスの製造設備に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 金属二重殻式平底円筒形LNG貯槽は、気圧変化による内外槽間の窒素ガスの圧力変化を吸収するため、ブリージングタンクと呼ばれるクッションタンクが付属している。
- (ロ) 往復式BOG圧縮機でガスを圧縮する場合、圧力が高くなりガスの温度が低下するので、多段圧縮の際は、中間加熱器を用いる。
- (ハ) 遠心式BOG圧縮機は、弁操作等で容量調整は比較的容易であるが、流量を絞りすぎるとキャビテーションが起こる可能性がある。
- (ニ) サブマージド式LNG気化器は、オープンラック式LNG気化器と比べて運転費が安いため、ベースロード用に用いられることが多い。
- (ホ) 大口径LNG配管においては、直接低温液を導入することによりボーイング現象（配管が弓状に持ち上がる現象）が発生する。このため一般的には低温のガスを用いてプレクールを行う。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
金属二重殻式平底円筒形LNG貯槽は、気圧変化による内外槽間の窒素ガスの圧力変化を吸収するため、ブリージングタンクと呼ばれるクッションタンクが付属している。
💡 金属二重殻式平底円筒形LNG貯槽は、気圧変化による内外槽間の窒素ガスの圧力変化を吸収するブリージングタンク（クッションタンク）を備える
(ロ) ⚠ 誤っている
往復式BOG圧縮機でガスを圧縮する場合、圧力が高くなりガスの温度が低下するので、多段圧縮の際は、中間加熱器を用いる。
→ 正しくは: 圧力が高くなりガスの温度が上昇するので、多段圧縮の際は、中間冷却器を用いる
💡 ガスを圧縮すると温度が上昇するため、多段圧縮では段間に中間冷却器を用いる
(ハ) ⚠ 誤っている
遠心式BOG圧縮機は、弁操作等で容量調整は比較的容易であるが、流量を絞りすぎるとキャビテーションが起こる可能性がある。
→ 正しくは: 流量を絞りすぎるとサージングが起こる可能性がある
💡 遠心式BOG圧縮機は弁操作で容量調整しやすいが、絞りすぎるとサージングが起こる。キャビテーションは液体を扱うポンプの現象
(ニ) ⚠ 誤っている
サブマージド式LNG気化器は、オープンラック式LNG気化器と比べて運転費が安いため、ベースロード用に用いられることが多い。
→ 正しくは: 運転費が高いため、ピークシェービング用に用いられることが多い
💡 サブマージド式はオープンラック式に比べ運転費が高いが起動・停止が容易で設備費が安く、ピークシェービング用に用いられる
(ホ) ✓ 正しい
大口径LNG配管においては、直接低温液を導入することによりボーイング現象（配管が弓状に持ち上がる現象）が発生する。このため一般的には低温のガスを用いてプレクールを行う。
💡 大口径配管に直接低温液を入れると上下の温度差で配管が弓状に反るボーイングが起こるため、一般に低温ガスでプレクールを行う
問3
製造の計装設備及び電気設備に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 測温抵抗体式温度計は、金属の電気抵抗値が温度上昇によって低下する特性を利用し、測定するものである。
- (ロ) 超音波式流量計は、流体が腐食性のものやスラリー状のもの及びダスト含有のものの影響は受けないが、温度・密度・粘度の影響は受けやすい。
- (ハ) 電気を安全に適正に利用するためには、電気回路以外の部分へ電気が漏れないようにすることが必要であり、配線や機器では電線相互間、電線と大地間は、電気抵抗の小さい物を用いて相互を絶縁する。
- (ニ) 非常用発電設備は、停電時に短時間で起動する必要があることから、原動機にはディーゼル機関やガスエンジンを用いることはできない。
- (ホ) 無停電電源装置（UPS）は、鉛蓄電池、アルカリ蓄電池等の蓄電池とVVVF（可変電圧可変周波数装置）から構成される。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
測温抵抗体式温度計は、金属の電気抵抗値が温度上昇によって低下する特性を利用し、測定するものである。
→ 正しくは: 温度上昇によって増加する特性を利用し
💡 測温抵抗体温度計は金属の電気抵抗値が温度上昇によって増加する特性を利用する
(ロ) ⚠ 誤っている
超音波式流量計は、流体が腐食性のものやスラリー状のもの及びダスト含有のものの影響は受けないが、温度・密度・粘度の影響は受けやすい。
→ 正しくは: 温度・密度・粘度の影響も受けない
💡 超音波式流量計は腐食性・スラリー状・ダスト含有の流体の影響を受けず、流体の温度・密度・粘度の影響も受けない
(ハ) ⚠ 誤っている
電気を安全に適正に利用するためには、電気回路以外の部分へ電気が漏れないようにすることが必要であり、配線や機器では電線相互間、電線と大地間は、電気抵抗の小さい物を用いて相互を絶縁する。
→ 正しくは: 電気抵抗の大きい物（絶縁物）を用いて相互を絶縁する
💡 電線相互間・電線と大地間は電気抵抗の大きい物（絶縁物）で絶縁する
(ニ) ⚠ 誤っている
非常用発電設備は、停電時に短時間で起動する必要があることから、原動機にはディーゼル機関やガスエンジンを用いることはできない。
→ 正しくは: 原動機にはディーゼル機関やガスエンジンが用いられる
💡 非常用発電設備は停電時に短時間で起動する必要から、原動機にディーゼル機関やガスタービン、ガスエンジンが用いられる
(ホ) ⚠ 誤っている
無停電電源装置（UPS）は、鉛蓄電池、アルカリ蓄電池等の蓄電池とVVVF（可変電圧可変周波数装置）から構成される。
→ 正しくは: 鉛蓄電池、アルカリ蓄電池等の蓄電池とCVCF（定電圧定周波数装置）から構成される
💡 UPSは蓄電池とCVCF（定電圧定周波数装置）で構成される。VVVFは電動機の速度制御に用いる装置
問4
都市ガスの熱量調整に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 空気を用いて高発熱量ガスを希釈し熱量を調整する場合、燃焼速度（MCP）は速くなる。
- (ロ) 空気を用いて高発熱量ガスを希釈し熱量を調整する場合、ウォッベ指数（WI）は変化しない。
- (ハ) LNGをLPGで熱量調整する場合、ガス－ガス熱量調整方式は、液－ガス熱量調整方式に比べ、ランニングコストが低い。
- (ニ) 液－ガス熱量調整方式は、LPGを気化させるための熱源として気化された天然ガス（NG）の潜熱を利用しているため、NGの温度による運転範囲の制限を受ける場合がある。
- (ホ) 液－液熱量調整方式は、LNGにLPGを液体のまま混合するため、LPG中に含まれる可能性のある不純物成分の凍結による閉そく対策等が必要となる場合がある。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
空気を用いて高発熱量ガスを希釈し熱量を調整する場合、燃焼速度（MCP）は速くなる。
→ 正しくは: 燃焼速度（MCP）は変化しない
💡 高発熱量ガスを空気で希釈しても燃焼速度（MCP）は変化しない
(ロ) ⚠ 誤っている
空気を用いて高発熱量ガスを希釈し熱量を調整する場合、ウォッベ指数（WI）は変化しない。
→ 正しくは: ウォッベ指数（WI）は低下する
💡 空気で希釈するとウォッベ指数（WI）は低下する。このため希釈時の燃焼性はWIで管理する
(ハ) ⚠ 誤っている
LNGをLPGで熱量調整する場合、ガス－ガス熱量調整方式は、液－ガス熱量調整方式に比べ、ランニングコストが低い。
→ 正しくは: ランニングコストが高い
💡 ガス－ガス方式はLPGを気化させる気化設備と高温熱源が必要で、液－ガス・液－液方式に比べランニングコストが高い
(ニ) ⚠ 誤っている
液－ガス熱量調整方式は、LPGを気化させるための熱源として気化された天然ガス（NG）の潜熱を利用しているため、NGの温度による運転範囲の制限を受ける場合がある。
→ 正しくは: 気化された天然ガス（NG）の顕熱を利用しているため
💡 液－ガス方式はLPGの気化熱源として気化されたNGの顕熱を利用するため、LPG混合量の制限やNGの予熱が必要になる
(ホ) ✓ 正しい
液－液熱量調整方式は、LNGにLPGを液体のまま混合するため、LPG中に含まれる可能性のある不純物成分の凍結による閉そく対策等が必要となる場合がある。
💡 液－液方式はLNGにLPGを液のまま混合するため、LPG中の不純物成分が凍結して閉そくするおそれがあり、その対策が必要な場合がある
問5
都市ガスの付臭に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 臭気濃度とは、試料ガスを無臭の空気で徐々に希釈していった場合に、感知できる最大の希釈倍数をいう。
- (ロ) ガスの臭気濃度は、低すぎると漏えいを検知しにくくなることがあるが、高すぎても特に問題は生じない。
- (ハ) ターシャリーブチルメルカプタン（TBM）、ジメチルサルファイド（DMS）、シクロヘキセンのうち、比較的土壌透過性が高いのはTBMである。
- (ニ) ターシャリーブチルメルカプタン（TBM）、ジメチルサルファイド（DMS）、シクロヘキセンは、いずれも構成元素に硫黄（S）を含む。
- (ホ) 蒸発方式の付臭設備では、沸点が大きく異なる付臭成分を混合した付臭剤を使用した場合、各成分の蒸気圧が異なるため均一な付臭が難しくなる。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
臭気濃度とは、試料ガスを無臭の空気で徐々に希釈していった場合に、感知できる最大の希釈倍数をいう。
💡 臭気濃度は試料ガスを無臭の空気で徐々に希釈し、感知できる最大の希釈倍数
(ロ) ⚠ 誤っている
ガスの臭気濃度は、低すぎると漏えいを検知しにくくなることがあるが、高すぎても特に問題は生じない。
→ 正しくは: 高すぎるとガス器具の点火や消火の際のわずかな未燃ガス等をガスの漏えいと誤認しやすくなる
💡 臭気濃度が高すぎると、器具の点火・消火時のわずかな未燃ガス等をガス漏れと誤認しやすくなる
(ハ) ⚠ 誤っている
ターシャリーブチルメルカプタン（TBM）、ジメチルサルファイド（DMS）、シクロヘキセンのうち、比較的土壌透過性が高いのはTBMである。
→ 正しくは: 比較的土壌透過性が高いのはDMSとシクロヘキセンである
💡 付臭剤のうち比較的土壌透過性が高いのはDMSとシクロヘキセン
(ニ) ⚠ 誤っている
ターシャリーブチルメルカプタン（TBM）、ジメチルサルファイド（DMS）、シクロヘキセンは、いずれも構成元素に硫黄（S）を含む。
→ 正しくは: のうち、構成元素に硫黄（S）を含まないのはシクロヘキセンである
💡 TBM・DMS（・THT）は含硫黄化合物だが、シクロヘキセンは硫黄を含まない炭化水素
(ホ) ✓ 正しい
蒸発方式の付臭設備では、沸点が大きく異なる付臭成分を混合した付臭剤を使用した場合、各成分の蒸気圧が異なるため均一な付臭が難しくなる。
💡 蒸発方式で沸点の大きく異なる成分を混合した付臭剤を使うと、各成分の蒸気圧が異なるため均一な付臭が難しい
問6
製造所の保安設備に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) ガス工作物のガス又は液化ガスを通ずる部分には、点検や修理時等に可燃物を安全に置換できるように、ガス抜き口や不活性ガスの注入口等を設置しなければならない。
- (ロ) 停電によりガス工作物の機能が失われず、そのままガス送出を継続するために、保安電力の確保等が必要である。
- (ハ) 人為的なミスや機器の故障時等に保安の確保を確実にするため、計装回路のうち保安上重要な箇所には、適切なインターロック機構を設ける。
- (ニ) LNG1次受入基地用アンローディングアームには、緊急時の安全対策として、緊急遮断システム（ESDS）や緊急離脱装置（ERS）がある。
- (ホ) 低気温発生時、水配管は凍結防止対策等が必要であるが、LNG気化器はLNGが超低温であるため、特段の注意は必要ない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス工作物のガス又は液化ガスを通ずる部分には、点検や修理時等に可燃物を安全に置換できるように、ガス抜き口や不活性ガスの注入口等を設置しなければならない。
💡 点検・修理時等に安全に置換できるよう、ガス又は液化ガスを通ずる部分にはガス抜き口や不活性ガスの注入口等を設ける（技省令13条1項）
(ロ) ⚠ 誤っている
停電によりガス工作物の機能が失われず、そのままガス送出を継続するために、保安電力の確保等が必要である。
→ 正しくは: 製造設備を安全に停止させるために、停電によりガス工作物の機能が失われることがないよう
💡 保安電力等の目的は、停電時にガス工作物の機能を失わせず製造設備を安全に停止させること。ガス送出の継続ではない
(ハ) ✓ 正しい
人為的なミスや機器の故障時等に保安の確保を確実にするため、計装回路のうち保安上重要な箇所には、適切なインターロック機構を設ける。
💡 特定事業所の高圧のガス等を通ずる製造設備やその計装回路の保安上重要な箇所には、適切なインターロック機構を設ける
(ニ) ✓ 正しい
LNG1次受入基地用アンローディングアームには、緊急時の安全対策として、緊急遮断システム（ESDS）や緊急離脱装置（ERS）がある。
💡 LNG1次受入基地用アンローディングアームには緊急遮断システム（ESDS）や緊急離脱装置（ERS）が装備される
(ホ) ⚠ 誤っている
低気温発生時、水配管は凍結防止対策等が必要であるが、LNG気化器はLNGが超低温であるため、特段の注意は必要ない。
→ 正しくは: 気化器の着氷増加や出口ガス温度の低下等に注意が必要である
💡 低気温時はLNG気化器の着氷増加や出口ガス温度の低下等に注意が必要
問7
製造設備の建設及び操業に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) レベル2地震動に対しては、構造物に変形は生じるが倒壊、漏えいは生じず、人身事故を防止するように耐震設計を行うこととしており、材料の弾性限界内での設計法(弾性設計法)により耐震性能を評価する。
- (ロ) 個別設備の稼働調整方式のうち、圧力制御方式では、設備の運転負荷を一定に保つことができるが、急激な需要変動に追従できない可能性がある。
- (ハ) 定期修理計画の策定にあたり、需要に対して必要な製造能力を確保できない場合は、検査期限を超えて実施する計画とすることもやむを得ない。
- (ニ) 製造設備を安全かつ円滑に運転するため、あらかじめ運転管理基準、運転操作要領等を作成し、それに従って関係者の教育・訓練、及び日常の監視、現場パトロール等を実施し、適切な管理を行う。
- (ホ) 警報や異常が発生した場合にはその初期段階で適切な処置を行うが、やむを得ず製造設備を緊急停止する場合は、定められた手順にこだわらず運転員の判断で停止させる。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
レベル2地震動に対しては、構造物に変形は生じるが倒壊、漏えいは生じず、人身事故を防止するように耐震設計を行うこととしており、材料の弾性限界内での設計法(弾性設計法)により耐震性能を評価する。
→ 正しくは: 構造物の塑性変形能力を期待した設計法（一般にエネルギー法）により耐震性能を評価する
💡 レベル2地震動には構造物の塑性変形能力を期待した設計法（一般にエネルギー法）を用い、応答塑性率が許容塑性率を超えないことを確認する。弾性設計法はレベル1地震動の評価
(ロ) ⚠ 誤っている
個別設備の稼働調整方式のうち、圧力制御方式では、設備の運転負荷を一定に保つことができるが、急激な需要変動に追従できない可能性がある。
→ 正しくは: 流量制御方式
💡 運転負荷を一定に保てるが急激な需要変動に追従できない可能性があるのは流量制御方式。圧力制御方式は需要変動に応じて供給量を自動調整でき、設備負荷が変動する
(ハ) ⚠ 誤っている
定期修理計画の策定にあたり、需要に対して必要な製造能力を確保できない場合は、検査期限を超えて実施する計画とすることもやむを得ない。
→ 正しくは: 各設備の検査期限を確認し、必要なガス製造能力を確保するよう計画しなければならない
💡 定期修理計画は各設備の検査期限を確認し、法定の検査期限を守りつつ必要な製造能力を確保するよう策定する
(ニ) ✓ 正しい
製造設備を安全かつ円滑に運転するため、あらかじめ運転管理基準、運転操作要領等を作成し、それに従って関係者の教育・訓練、及び日常の監視、現場パトロール等を実施し、適切な管理を行う。
💡 あらかじめ運転管理基準・運転操作要領等を作成し、それに従って教育・訓練、日常の監視、現場パトロール等を行う
(ホ) ⚠ 誤っている
警報や異常が発生した場合にはその初期段階で適切な処置を行うが、やむを得ず製造設備を緊急停止する場合は、定められた手順にこだわらず運転員の判断で停止させる。
→ 正しくは: 定められた手順に沿って安全な状態で停止させる
💡 やむを得ず緊急停止する場合も、あらかじめ定められた手順に沿って安全に停止させる
問8
製造設備の保全に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 生産保全とは、予防保全と事後保全をバランス良く実施するだけでなく、設備の改良活動や新設備の建設までさかのぼり経済性を追求しようとする保全の考え方で、予防保全（PM）、事後保全（BM）、改良保全（CM）、保全予防（MP）の4つを柱としている。
- (ロ) リスクベース保全（RBM）は、高経年化した設備の各部位に対する保全の重要度、緊急度を損傷事例や寿命評価理論を基に評価し、（リスク）＝（発生した場合の影響度）×（発生確率）で表して優先度をつける保全方式である。
- (ハ) 鉄鋼材料では、繰り返し荷重を加えてもある応力振幅以下では無限に繰り返しても破断しない。この応力振幅を疲労限度という。アルミニウム合金等の非鉄合金では明確な疲労限度が存在しない。
- (ニ) 局所的に深い孔状の浸食を生じる形式の腐食を孔食という。炭素鋼の孔食はしばしば通気差電池の形成によって生じる。通気差電池とは溶存酸素の供給が部分によって異なる結果、生成する腐食電池のことである。
- (ホ) ポンプ、圧縮機の軸封部のうち、グランドパッキン方式やメカニカル方式については、漏れが生じた場合、増締めにより止まることもあるが、ほとんどの場合には劣化しているため、取り替える必要がある。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
生産保全とは、予防保全と事後保全をバランス良く実施するだけでなく、設備の改良活動や新設備の建設までさかのぼり経済性を追求しようとする保全の考え方で、予防保全（PM）、事後保全（BM）、改良保全（CM）、保全予防（MP）の4つを柱としている。
💡 生産保全は予防保全（PM）・事後保全（BM）・改良保全（CM）・保全予防（MP）の4つを柱に経済性を追求する保全の考え方
(ロ) ✓ 正しい
リスクベース保全（RBM）は、高経年化した設備の各部位に対する保全の重要度、緊急度を損傷事例や寿命評価理論を基に評価し、（リスク）＝（発生した場合の影響度）×（発生確率）で表して優先度をつける保全方式である。
💡 リスクベース保全（RBM）は、リスク＝（発生した場合の影響度）×（発生確率）で優先度をつけて保全を行う方式
(ハ) ✓ 正しい
鉄鋼材料では、繰り返し荷重を加えてもある応力振幅以下では無限に繰り返しても破断しない。この応力振幅を疲労限度という。アルミニウム合金等の非鉄合金では明確な疲労限度が存在しない。
💡 鉄鋼材料には無限に繰り返しても破断しない応力振幅（疲労限度）があるが、アルミニウム合金等の非鉄合金には明確な疲労限度がない
(ニ) ✓ 正しい
局所的に深い孔状の浸食を生じる形式の腐食を孔食という。炭素鋼の孔食はしばしば通気差電池の形成によって生じる。通気差電池とは溶存酸素の供給が部分によって異なる結果、生成する腐食電池のことである。
💡 孔食は局所的に深い孔状に侵食される腐食で、炭素鋼ではしばしば溶存酸素の供給差による通気差電池で生じる
(ホ) ⚠ 誤っている
ポンプ、圧縮機の軸封部のうち、グランドパッキン方式やメカニカル方式については、漏れが生じた場合、増締めにより止まることもあるが、ほとんどの場合には劣化しているため、取り替える必要がある。
→ 正しくは: リップパッキン方式
💡 増締めで止まることもあるがほとんどは劣化しており取替えが必要なのはグランドパッキン・リップパッキン。メカニカルシールは別の対応となる
問9
環境対策及び省エネルギーに関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 二段燃焼とは、燃焼空気を二段に分けて供給し、NOxの生成を抑制する方法であり、一段目で計算上必要とされる量より多い空気で燃焼させ、二段目でさらに空気を送り完全燃焼させる。
- (ロ) 燃焼排ガスの脱硝法のうち、多くは、還元剤としてアンモニア、尿素等を用いて排ガス中のNOxを選択的に窒素に還元する乾式法が利用されている。
- (ハ) SSとは水中に浮遊又は懸濁している直径2mm以下の粒子状物質のことで、水の外見上のきれいさを決める要件の一つで、懸濁物質と呼ばれることもある。
- (ニ) LNGの冷熱利用は省エネルギーの有効な手段であり、一般にLNGの冷熱エネルギーの40〜50%は、ガス送出圧力エネルギーとして回収されており、残りの未利用の冷熱エネルギーの利用が工夫されている。
- (ホ) ポンプの流量を制御する方式のうち、流路に調節弁を設けて開閉により行う流量制御方式は、流量を絞った場合に調節弁での動力損失が少なく、駆動電動機の回転数を制御する方式と同等の省エネルギー効果が得られる。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
二段燃焼とは、燃焼空気を二段に分けて供給し、NOxの生成を抑制する方法であり、一段目で計算上必要とされる量より多い空気で燃焼させ、二段目でさらに空気を送り完全燃焼させる。
→ 正しくは: より少ない空気
💡 二段燃焼は一段目を理論空気量より少ない空気で燃焼させ、二段目で残りの空気を送り完全燃焼させてNOx生成を抑える
(ロ) ✓ 正しい
燃焼排ガスの脱硝法のうち、多くは、還元剤としてアンモニア、尿素等を用いて排ガス中のNOxを選択的に窒素に還元する乾式法が利用されている。
💡 実用化されている脱硝法はほとんどが乾式法で、アンモニア・尿素等を還元剤として排ガス中のNOxを選択的に窒素に還元する
(ハ) ✓ 正しい
SSとは水中に浮遊又は懸濁している直径2mm以下の粒子状物質のことで、水の外見上のきれいさを決める要件の一つで、懸濁物質と呼ばれることもある。
💡 SS（浮遊物質）は水中に浮遊・懸濁する直径2mm以下の粒子状物質で、水の外見上のきれいさを決める要件の一つ
(ニ) ✓ 正しい
LNGの冷熱利用は省エネルギーの有効な手段であり、一般にLNGの冷熱エネルギーの40〜50%は、ガス送出圧力エネルギーとして回収されており、残りの未利用の冷熱エネルギーの利用が工夫されている。
💡 一般にLNG冷熱の40〜50%はガス送出圧力エネルギーとして回収され、残りの未利用冷熱の利用が工夫されている
(ホ) ⚠ 誤っている
ポンプの流量を制御する方式のうち、流路に調節弁を設けて開閉により行う流量制御方式は、流量を絞った場合に調節弁での動力損失が少なく、駆動電動機の回転数を制御する方式と同等の省エネルギー効果が得られる。
→ 正しくは: 流量を絞った場合に調節弁での動力損失が大きく、駆動電動機の回転数を制御する方式の方が省エネルギー効果が得られる
💡 調節弁方式は流量を絞ると弁での動力損失が大きく、電動機の回転数を制御する方式の方が省エネルギー効果が大きい
問10

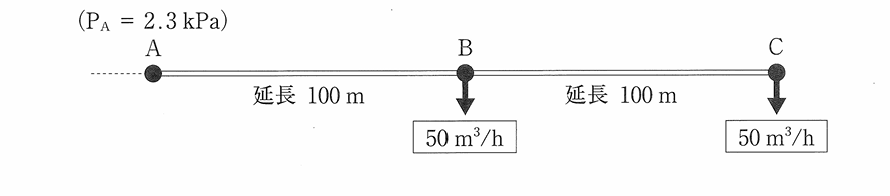

A点からB点にガスを50m³/h供給している低圧導管AB(延長100m)において、A点の圧力P_Aは2.3kPa、B点の圧力は2.2kPaであった。今、下図のようにB点からさらに100m延長して、C点にも50m³/hを供給する計画となった。A点での圧力を2.3kPaのままとし、同一口径で延長した場合のC点の圧力(kPa)として最も近い値はどれか。ただし、AB間、BC間とも高低差は考慮しないものとする。
- (1) 2.1
- (2) 2.0
- (3) 1.9
- (4) 1.8
- (5) 1.7
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢 (4)。計算過程は下記参照。
📐 計算方法
- Step 1低圧導管の流量は圧力差の平方根に比例(Q = k√ΔH)。計画前のA-B間: 50 = k√(2.3-2.2) = k√0.1
- Step 2延長後、A-B間には B・C 2点合計の100m³/hが流れる。B点の圧力をxとすると 100 = k√(2.3-x)
- Step 3両式の比の2乗をとる: (100/50)² = (2.3-x)/0.1 → 4 = (2.3-x)/0.1 → 2.3-x = 0.4 → x = 1.9 (B点の圧力)
- Step 4B-C間は元のA-B間と同じ流量50m³/h・同じ延長100mなので圧力降下も同じ0.1kPa
- Step 5C点の圧力 = 1.9 – 0.1 = 1.8 kPa
✓ 正解: (4) 1.8
- B点の圧力(2.2kPa)を使わず計算してしまう誤り／流量比を2乗せず単純比例で計算する誤り
問11
整圧器に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) フィッシャー式整圧器は、需要家のガス使用量が増加するとパイロットダイヤフラムが降下し、駆動圧力が上昇する。
- (ロ) 直動式整圧器は、一次圧力が変化するとメインバルブの平衡位置が変化するため二次圧力もシフトする。
- (ハ) パイロット式アンローディング型整圧器は、メインバルブが全閉時に駆動圧力が最も高くなるため、駆動圧力以上の一次圧力が確保されないとメインバルブが閉止不能となる。
- (ニ) レイノルズ式整圧器の二次圧異常上昇の原因として、低圧補助ガバナ（パイロット）の締め切り不良が考えられる。
- (ホ) アキシャルフロー式（軸流式）整圧器は、二次圧力が設定圧力を下回ったとき、パイロットダイヤフラムを押し上げる力がパイロットスプリングの力に打ち勝ち、パイロット系を流れるガスの流量を増加させる。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
フィッシャー式整圧器は、需要家のガス使用量が増加するとパイロットダイヤフラムが降下し、駆動圧力が上昇する。
→ 正しくは: パイロットダイヤフラムが上昇し
💡 フィッシャー式は使用量が増加し二次圧力が低下すると、パイロットダイヤフラムが上昇し、駆動圧力が上昇してメインバルブが開く
(ロ) ✓ 正しい
直動式整圧器は、一次圧力が変化するとメインバルブの平衡位置が変化するため二次圧力もシフトする。
💡 直動式は一次圧力が変化するとメインバルブの平衡位置が変化するため二次圧力もシフトする（シフトが大きい）
(ハ) ✓ 正しい
パイロット式アンローディング型整圧器は、メインバルブが全閉時に駆動圧力が最も高くなるため、駆動圧力以上の一次圧力が確保されないとメインバルブが閉止不能となる。
💡 アンローディング型はメインバルブ全閉時に駆動圧力が最も高くなり、それ以上の一次圧力が確保されないと閉止不能となる
(ニ) ✓ 正しい
レイノルズ式整圧器の二次圧異常上昇の原因として、低圧補助ガバナ（パイロット）の締め切り不良が考えられる。
💡 レイノルド式の二次圧異常上昇の原因には、低圧補助ガバナ（パイロット）の締め切り不良、メインバルブシートの不具合等がある
(ホ) ⚠ 誤っている
アキシャルフロー式（軸流式）整圧器は、二次圧力が設定圧力を下回ったとき、パイロットダイヤフラムを押し上げる力がパイロットスプリングの力に打ち勝ち、パイロット系を流れるガスの流量を増加させる。
→ 正しくは: パイロットスプリングの力がパイロットダイヤフラムを押し上げる力に打ち勝ち
💡 二次圧力が設定圧力を下回ると、パイロットスプリングの力がパイロットダイヤフラムを押し上げる力に打ち勝ち、パイロット系のガス流量を増加させる
問12
ガスメーターの構造及び機能に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 回転子式ガスメーターは、メーター前後に直管が必要であり、ガスの圧力が高い場合には圧力補正装置を取り付けて使用する。
- (ロ) 渦流式ガスメーターは、カルマン渦の発生周波数から積算流量を測定する。
- (ハ) サーマルフロー式ガスメーターは、ダスト・ミストの影響を避けるための専用のフィルターが必要である。
- (ニ) タービン式ガスメーターは、流れの中に置いた羽根車の回転速度が流量に比例する原理を利用したメーターで、流量を容積計量する。
- (ホ) 超音波式ガスメーターは、超音波を用いて流量を推測計量する。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
回転子式ガスメーターは、メーター前後に直管が必要であり、ガスの圧力が高い場合には圧力補正装置を取り付けて使用する。
→ 正しくは: メーター前後に直管は不要であり
💡 回転子式は前後の直管が不要。圧力が高い場合は圧力補正装置を取り付けて基準状態に換算したガス量を積算指示させる（専用フィルターは必要）
(ロ) ⚠ 誤っている
渦流式ガスメーターは、カルマン渦の発生周波数から積算流量を測定する。
→ 正しくは: カルマン渦の発生周波数から瞬時流量を測定する
💡 渦流式は、カルマン渦の数から積算流量を、発生周波数から瞬時流量を測定する
(ハ) ✓ 正しい
サーマルフロー式ガスメーターは、ダスト・ミストの影響を避けるための専用のフィルターが必要である。
💡 サーマルフロー式は、ダスト・ミストの影響を避けるための専用フィルターが必要（前後の直管は不要）
(ニ) ⚠ 誤っている
タービン式ガスメーターは、流れの中に置いた羽根車の回転速度が流量に比例する原理を利用したメーターで、流量を容積計量する。
→ 正しくは: 流速に比例する原理を利用したメーターで、流速（流量）を推測計量する
💡 タービン式は羽根車の回転速度が流速に比例することを利用した推量式。容積を実測するのは膜式・回転子式
(ホ) ✓ 正しい
超音波式ガスメーターは、超音波を用いて流量を推測計量する。
💡 超音波式ガスメーターは、超音波を用いて流量を推測計量する
問13
外径200 mmの鋼管が内圧1 MPaを受ける場合、ガス事業法の管厚計算式を用いたときの管厚(mm)として最も近い値はどれか。なお、鋼管の外径と内径の比は1.5以下とし、鋼管の許容引張応力は62 N/mm²、継手効率1.00、腐れしろ1 mmとする。
- (1) 1.8
- (2) 2.0
- (3) 2.2
- (4) 2.4
- (5) 2.6
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。計算結果と最も近い値は選択肢 (5)。計算過程は下記参照。
📐 計算方法
- Step 1P=1 MPa=1 N/mm²、D=200 mm、σ_a=62 N/mm²、η=1.00、C=1 mm。
- Step 2分子 = P·D = 1×200 = 200。
- Step 3分母 = 2·σ_a·η + 0.8·P = 2×62×1.00 + 0.8×1 = 124 + 0.8 = 124.8。
- Step 4計算厚さ = 200 / 124.8 ≒ 1.60 mm。
- Step 5腐れしろを加算: t = 1.60 + 1 = 2.60 mm。
✓ 正解: (5) 2.6 mm
- 腐れしろ1 mmの加算を忘れて約1.6 mmとする（選択肢に合わない）
- 分母の0.8Pの項を落とす（200/124+1≒2.61で値がわずかにずれる）
- 単位（1 MPa=1 N/mm²）の換算ミス
問14
腐食と防食に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 選択排流法とは、導管と電気鉄道のレールを接続する回路に直流電源装置を入れることで、レールに排流する方法である。
- (ロ) 電気防食により管の電位を下げ過ぎると、鋼の表面に水素ガスが発生し、鋼の組織に拡散するとともに、塗覆装の剥離が発生しやすくなる。
- (ハ) 鋳鉄管と鋼管が電気的に接続されている場合、鋳鉄管がアノードとなり腐食する傾向がある。
- (ニ) 地表面電位勾配とは、土壌、コンクリート等の電解質に設置した照合電極に対する導管の電位である。
- (ホ) 管路調査では、管路における防食状況（塗覆、電気防食、絶縁）及びマクロセル腐食でアノード部となるコンクリート貫通部等を調査する。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
選択排流法とは、導管と電気鉄道のレールを接続する回路に直流電源装置を入れることで、レールに排流する方法である。
→ 正しくは: 強制排流法
💡 レール接続回路に直流電源装置を入れて強制的に排流するのは強制排流法。選択排流法は電源を入れず整流器を介してレールに帰流させる
(ロ) ✓ 正しい
電気防食により管の電位を下げ過ぎると、鋼の表面に水素ガスが発生し、鋼の組織に拡散するとともに、塗覆装の剥離が発生しやすくなる。
💡 管の電位を下げ過ぎる（過防食）と、鋼表面に水素ガスが発生し鋼の組織に拡散するとともに、塗覆装が剥離しやすくなる
(ハ) ⚠ 誤っている
鋳鉄管と鋼管が電気的に接続されている場合、鋳鉄管がアノードとなり腐食する傾向がある。
→ 正しくは: 鋼管がアノード
💡 鋳鉄管の自然電位は鋼管より貴（プラス側）であり、鋼管がアノードとなって腐食する
(ニ) ⚠ 誤っている
地表面電位勾配とは、土壌、コンクリート等の電解質に設置した照合電極に対する導管の電位である。
→ 正しくは: 管対地電位
💡 照合電極に対する導管の電位は管対地電位（P/S）。地表面電位勾配（S/S）は地表面の2点間の電位差で、迷走電流の流出入の調査に用いる
(ホ) ⚠ 誤っている
管路調査では、管路における防食状況（塗覆、電気防食、絶縁）及びマクロセル腐食でアノード部となるコンクリート貫通部等を調査する。
→ 正しくは: カソード部
💡 コンクリート中の鋼は土壌中より電位が貴なので、コンクリート貫通部はマクロセル腐食のカソード部となる（腐食するのは土壌側のアノード部）
問15
導管の工事に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 低圧管のガスの遮断に際し、ノーブロー工法を用いて、作業時の管内圧力の急激な変化や漏出ガスによる臭気の発生を防止した。
- (ロ) 中圧管の切断連絡に際し、バルブ操作により低圧の所定の圧力まで減圧したので、ガスバッグで遮断した箇所に放散管を設置しなかった。
- (ハ) 電気防食を施した鋼管の切断にあたって、電気防食施設の電源を切っておき、さらに切断予定箇所の両端を短絡させた。
- (ニ) 溶接部等の放射線透過試験を行うために、エックス線管の焦点又は放射線源から3m以内のエリアを立入禁止区域として明示し、放射線業務従事者以外の第三者の立入を禁止した。
- (ホ) バルブピット内の作業に際し、酸素欠乏による災害を防止するため、常時作業の状況を監視し、異常時には直ちに応急措置及び関係者への通報ができるよう作業を2名で行った。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
低圧管のガスの遮断に際し、ノーブロー工法を用いて、作業時の管内圧力の急激な変化や漏出ガスによる臭気の発生を防止した。
💡 ノーブロー工法は、ガスを噴出させずにせん孔・遮断・連絡等を行う工法で、管内圧力の急変や臭気の発生を防げる
(ロ) ⚠ 誤っている
中圧管の切断連絡に際し、バルブ操作により低圧の所定の圧力まで減圧したので、ガスバッグで遮断した箇所に放散管を設置しなかった。
→ 正しくは: ガスバッグで遮断した箇所に放散管を設置した
💡 中圧管を低圧程度まで減圧してガスバッグで遮断する場合も、バルブからの越しガスでバッグに異常に高い圧力がかからないよう放散管でガスを放出する
(ハ) ✓ 正しい
電気防食を施した鋼管の切断にあたって、電気防食施設の電源を切っておき、さらに切断予定箇所の両端を短絡させた。
💡 電気防食を施した鋼管の切断では、火花が出ないよう電源を切り、さらに切断予定箇所の両端を短絡させる
(ニ) ⚠ 誤っている
溶接部等の放射線透過試験を行うために、エックス線管の焦点又は放射線源から3m以内のエリアを立入禁止区域として明示し、放射線業務従事者以外の第三者の立入を禁止した。
→ 正しくは: 5m以内のエリアを立入禁止区域として明示し
💡 放射線透過試験では、エックス線管の焦点又は放射線源から5m以内を立入禁止区域として標識等で明示する
(ホ) ✓ 正しい
バルブピット内の作業に際し、酸素欠乏による災害を防止するため、常時作業の状況を監視し、異常時には直ちに応急措置及び関係者への通報ができるよう作業を2名で行った。
💡 酸素欠乏危険場所では、常時作業状況を監視し異常時に直ちに応急措置・通報ができるよう作業は2人以上で行う
問16
溶接と非破壊試験に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 被覆アーク溶接は、心線に被覆剤（フラックス）を塗った溶接棒自体を電極として、母材と溶接棒の間隙にアークを発生させ、溶接棒がアークの熱によって溶け、母材の一部と融合することで溶接する。
- (ロ) ティグ溶接は、電極と母材間でアークを発生させ、母材上の溶融池にワイヤを供給する溶接方法であり、溶融池の熱のみでワイヤを溶融させるため溶接速度が速い。
- (ハ) 溶込み不良とは、溶接金属と母材又は溶接金属同士が溶着していない状態をいう。
- (ニ) 放射線透過写真によるきずの種別は第1種から第4種まで区別され、丸いブローホール及びこれに類するきずは第4種となる。
- (ホ) 超音波探傷試験は、検査物の片側だけから検査できるが、きずまでの距離やきずの高さは測定できない。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
被覆アーク溶接は、心線に被覆剤（フラックス）を塗った溶接棒自体を電極として、母材と溶接棒の間隙にアークを発生させ、溶接棒がアークの熱によって溶け、母材の一部と融合することで溶接する。
💡 被覆アーク溶接は、被覆剤を塗った溶接棒自体を電極とし、母材との間のアークの熱で溶接棒と母材を溶かして接合する
(ロ) ⚠ 誤っている
ティグ溶接は、電極と母材間でアークを発生させ、母材上の溶融池にワイヤを供給する溶接方法であり、溶融池の熱のみでワイヤを溶融させるため溶接速度が速い。
→ 正しくは: 溶融池の熱のみでワイヤを溶融させるため溶接速度が遅い
💡 ティグ溶接は溶融池の熱のみでワイヤを溶かすため、ワイヤ供給量が制限され溶接速度が遅い
(ハ) ⚠ 誤っている
溶込み不良とは、溶接金属と母材又は溶接金属同士が溶着していない状態をいう。
→ 正しくは: 融合不良
💡 溶接金属と母材又は溶接金属同士が溶着していない状態は融合不良（LF）。溶込み不良（IP）は開先の一部がそのまま残った状態
(ニ) ⚠ 誤っている
放射線透過写真によるきずの種別は第1種から第4種まで区別され、丸いブローホール及びこれに類するきずは第4種となる。
→ 正しくは: 丸いブローホール及びこれに類するきずは第1種となる
💡 丸いブローホール及びこれに類するきずは第1種。第4種はタングステン巻込み
(ホ) ⚠ 誤っている
超音波探傷試験は、検査物の片側だけから検査できるが、きずまでの距離やきずの高さは測定できない。
→ 正しくは: きずまでの距離やきずの高さも測定できる
💡 超音波探傷試験は検査物の片側だけから検査でき、きずまでの距離やきずの高さも測定できる
問17
導管の維持管理に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 水素炎イオン化式ガス検知器（FID）は、水素炎の中に可燃性ガスが入ると、炎の電気伝導度が増大する現象を利用したものであり、すべての可燃性ガスを検知できる。
- (ロ) 緊急ガス遮断装置の点検では、瞬時に閉動作が行われ、かつ確実に遮断されることを確認する。
- (ハ) 中圧鋼管で腐食による漏えいが発生したため、緊急修理用バンドを用いて応急処置を行った。
- (ニ) 地震時の漏えい予防として、低圧の本支管に反転シール系の更生修理工法を適用した。
- (ホ) 漏えい磁束ピグは、主として高圧導管の塗覆装の損傷を検査するために用いられる。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
水素炎イオン化式ガス検知器（FID）は、水素炎の中に可燃性ガスが入ると、炎の電気伝導度が増大する現象を利用したものであり、すべての可燃性ガスを検知できる。
→ 正しくは: 炭化水素が入ると、炎の電気伝導度が増大する現象を利用したものであり、検知成分は炭化水素に限られる
💡 FIDは水素炎中に炭化水素が入ると電気伝導度が増す現象を利用し、検知成分は炭化水素に限られる。H₂・CO等の無機化合物は検知できない
(ロ) ✓ 正しい
緊急ガス遮断装置の点検では、瞬時に閉動作が行われ、かつ確実に遮断されることを確認する。
💡 緊急ガス遮断装置は年1回以上の外観点検・機能点検を行い、機能点検では瞬時に閉動作し確実に遮断されることを確認する
(ハ) ✓ 正しい
中圧鋼管で腐食による漏えいが発生したため、緊急修理用バンドを用いて応急処置を行った。
💡 中圧管の亀裂・折損、腐食・損傷孔の応急処置として、木栓の打込みや緊急修理用バンドの取付けがある
(ニ) ✓ 正しい
地震時の漏えい予防として、低圧の本支管に反転シール系の更生修理工法を適用した。
💡 反転シール系の更生修理工法は低圧本支管の地震時漏えい予防工法として適用される
(ホ) ⚠ 誤っている
漏えい磁束ピグは、主として高圧導管の塗覆装の損傷を検査するために用いられる。
→ 正しくは: 主として高圧導管の腐食減肉や他工事等で発生した管体の損傷を検査する
💡 漏えい磁束ピグは管体の腐食減肉・損傷を検査する装置。塗覆装の損傷箇所を舗装上から探知するのは塗覆装損傷検査システム
問18
地震対策に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 高圧導管の耐震性評価において、レベル1地震動に対する直管の接合部や異形管部の許容ひずみは3.0%である。
- (ロ) 中・低圧導管は、地盤変位吸収能力と設計地盤変位を比較することで、耐震性を評価する。
- (ハ) ガス防災支援システム（G-React）は、大規模地震発生時に早期復旧のため、国、ガス事業者が被害情報、復旧活動に必要な情報の共有を図るものである。
- (ニ) 単位ブロックとは、供給停止した地域内のガスの復旧作業を効率的に実施するため、供給停止ブロックを更に分割して得られるブロックをいう。
- (ホ) 移動式ガス発生設備には、「空気吸入式（PA式）」、「圧縮ガス式（CNG式）」、「液化ガス式（LNG式）」がある。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
高圧導管の耐震性評価において、レベル1地震動に対する直管の接合部や異形管部の許容ひずみは3.0%である。
→ 正しくは: 許容ひずみは1.0%である
💡 高圧導管のレベル1地震動に対する直管の接合部や異形管部の許容ひずみは1.0%（レベル2地震動の直管部は3.0%）
(ロ) ✓ 正しい
中・低圧導管は、地盤変位吸収能力と設計地盤変位を比較することで、耐震性を評価する。
💡 中・低圧導管は、配管系の地盤変位吸収能力が管種・埋設条件を考慮した設計地盤変位を上回るとき耐震性ありと評価する
(ハ) ✓ 正しい
ガス防災支援システム（G-React）は、大規模地震発生時に早期復旧のため、国、ガス事業者が被害情報、復旧活動に必要な情報の共有を図るものである。
💡 G-Reactは大規模地震時の早期復旧のため、国とガス事業者が被害情報・復旧活動に必要な情報を共有するシステム
(ニ) ⚠ 誤っている
単位ブロックとは、供給停止した地域内のガスの復旧作業を効率的に実施するため、供給停止ブロックを更に分割して得られるブロックをいう。
→ 正しくは: 復旧ブロック
💡 供給停止ブロックをさらに分割した復旧用のブロックは復旧ブロック。単位ブロックは供給停止できる最小のブロック（目安50km²程度）
(ホ) ✓ 正しい
移動式ガス発生設備には、「空気吸入式（PA式）」、「圧縮ガス式（CNG式）」、「液化ガス式（LNG式）」がある。
💡 移動式ガス発生設備には空気吸入式（PA式）・圧縮ガス式（CNG式）・液化ガス式（LNG式）がある
問19
都市ガスの性質と燃焼に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 都市ガスの理論空気量は、その都市ガスを構成する各ガス成分の含有率から算出できる。
- (ロ) ガス機器が単位時間に消費する熱量は、ノズルの口径が一定の場合、ガス圧力とウォッベ指数とに比例する。
- (ハ) 空気中におけるメタンの着火温度は、プロパンの着火温度より低い。
- (ニ) 燃焼速度はガスの成分、ガスと空気の混合割合、混合ガスの温度及び混合ガスの圧力等によって異なる。
- (ホ) 真発熱量は総発熱量から潜熱を差し引いたものであり、供給ガスの発熱量には一般に真発熱量が用いられる。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
都市ガスの理論空気量は、その都市ガスを構成する各ガス成分の含有率から算出できる。
💡 理論空気量は、都市ガスの組成が決まれば燃焼の化学方程式から計算で求められる
(ロ) ⚠ 誤っている
ガス機器が単位時間に消費する熱量は、ノズルの口径が一定の場合、ガス圧力とウォッベ指数とに比例する。
→ 正しくは: ガス圧力の平方根とウォッベ指数とに比例する
💡 インプットは I=kD²√P・WI。ノズル口径が一定ならガス圧力の平方根とウォッベ指数に比例する
(ハ) ⚠ 誤っている
空気中におけるメタンの着火温度は、プロパンの着火温度より低い。
→ 正しくは: プロパンの着火温度より高い（プロパン510℃、メタン645℃）
💡 着火温度はメタン645℃、プロパン510℃で、メタンの方が高い（燃焼ガスの中でメタンが最も高い）
(ニ) ✓ 正しい
燃焼速度はガスの成分、ガスと空気の混合割合、混合ガスの温度及び混合ガスの圧力等によって異なる。
💡 燃焼速度はガスの成分・空気との混合割合・混合ガスの温度・圧力等によって異なる
(ホ) ⚠ 誤っている
真発熱量は総発熱量から潜熱を差し引いたものであり、供給ガスの発熱量には一般に真発熱量が用いられる。
→ 正しくは: 供給ガスの発熱量には一般に総発熱量が用いられる
💡 総発熱量＝真発熱量＋潜熱。供給ガスの発熱量は一般に総発熱量で表す
問20
ガスの燃焼に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 全一次空気燃焼式は、フラッシュバックしやすい燃焼方式である。
- (ロ) パイロットバーナーには、主にセミ・ブンゼン燃焼式が用いられる。
- (ハ) ガスの噴出速度に比べ、燃焼速度がバランス点以下に低下すると、炎のリフティングが生じる。
- (ニ) 一般に、燃焼速度が速くなると燃焼騒音は大きくなる。
- (ホ) サーマルNOxの生成量は、燃焼ガス温度や滞留時間と正の相関がある。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
全一次空気燃焼式は、フラッシュバックしやすい燃焼方式である。
💡 全一次空気式は燃焼に必要な空気を全て一次空気で供給するため、フラッシュバックしやすい
(ロ) ✓ 正しい
パイロットバーナーには、主にセミ・ブンゼン燃焼式が用いられる。
💡 セミ・ブンゼン式は逆火せず、パイロットバーナー等に用いられる
(ハ) ✓ 正しい
ガスの噴出速度に比べ、燃焼速度がバランス点以下に低下すると、炎のリフティングが生じる。
💡 噴出速度に比べ燃焼速度がバランス点以下に遅くなると、炎が浮き上がるリフティングが起こる
(ニ) ✓ 正しい
一般に、燃焼速度が速くなると燃焼騒音は大きくなる。
💡 空気比の変化で燃焼速度が変わり、燃焼速度が速くなると燃焼騒音は大きくなる
(ホ) ✓ 正しい
サーマルNOxの生成量は、燃焼ガス温度や滞留時間と正の相関がある。
💡 サーマルNOxは燃焼ガス温度が高いほど、滞留時間が長いほど多く生成する
問21
家庭用ガス温水機器に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 瞬間湯沸器には、あと沸きや冷水サンドイッチ現象を解消する機能を搭載しているものがある。
- (ロ) 給湯暖房用熱源機には、機器の状態確認、ふろの湯張り及び床暖房運転等を遠隔で行うことができるものがある。
- (ハ) 元止め式瞬間湯沸器は、湯を使用する場所に取り付けられ、湯沸器の出湯管から直接湯を使う機器である。
- (ニ) ふろがまには、浴槽内の水を加熱するための熱交換器（かま本体）とふろバーナーが一体構造となっているもの、及び設置の際に組合せるものがある。
- (ホ) 給湯暖房システムにおける暖房用温水の温度制御では、2温度コントロール方式が主流である。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
瞬間湯沸器には、あと沸きや冷水サンドイッチ現象を解消する機能を搭載しているものがある。
💡 再出湯時のあと沸きや冷水サンドイッチ現象を解消するQ機能を搭載した瞬間湯沸器がある
(ロ) ✓ 正しい
給湯暖房用熱源機には、機器の状態確認、ふろの湯張り及び床暖房運転等を遠隔で行うことができるものがある。
💡 エコーネットライトアダプタ等でHEMSと接続し、遠隔で状態確認や湯張り・床暖房運転ができるものがある
(ハ) ✓ 正しい
元止め式瞬間湯沸器は、湯を使用する場所に取り付けられ、湯沸器の出湯管から直接湯を使う機器である。
💡 元止め式は機器入口側の水栓で着火・消火し、出湯管から直接湯を使う（他の水栓には給湯できない）
(ニ) ✓ 正しい
ふろがまには、浴槽内の水を加熱するための熱交換器（かま本体）とふろバーナーが一体構造となっているもの、及び設置の際に組合せるものがある。
💡 ふろがまには熱交換器（かま本体）とふろバーナーが一体のものと、設置時に組み合わせるものがある
(ホ) ✓ 正しい
給湯暖房システムにおける暖房用温水の温度制御では、2温度コントロール方式が主流である。
💡 給湯暖房システムの温度制御は、高温・低温の温水を供給する2温度コントロール方式が主流
問22
家庭用ガス機器に関する次の記述のうち、正しいものはいくつあるか。
- (イ) こんろの焦げ付き消火機能とは、立ち消え安全装置の温度センサーを利用して、鍋が焦げ付き始めると自動消火する機能である。
- (ロ) こんろに装備される中火点火機能は、使用時の点火不良を防止するためのものである。
- (ハ) ファンヒーターの室温自動制御機能には、温度センサーとして主に熱電対が使用されている。
- (ニ) 赤外線ストーブには、8時間燃焼を継続すると自動的に運転を停止する機能が装備されている。
- (ホ) 現在販売されている衣類乾燥機には、油が付着したタオルや衣類が自然発火しないよう、冷却運転機能が装備されている。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
こんろの焦げ付き消火機能とは、立ち消え安全装置の温度センサーを利用して、鍋が焦げ付き始めると自動消火する機能である。
→ 正しくは: 調理油過熱防止装置の温度センサーを利用して
💡 焦げ付き消火機能は調理油過熱防止装置の温度センサーとマイコンで煮物と判別し、焦げ付き始めで自動消火する
(ロ) ⚠ 誤っている
こんろに装備される中火点火機能は、使用時の点火不良を防止するためのものである。
→ 正しくは: 点火時の炎あふれによる着衣着火火災を防止するためのものである
💡 中火点火機能は点火時の炎あふれを防ぎ、袖口等に火が燃え移る着衣着火を防止するためのもの
(ハ) ⚠ 誤っている
ファンヒーターの室温自動制御機能には、温度センサーとして主に熱電対が使用されている。
→ 正しくは: 温度センサーとして主にサーミスタが使用されている
💡 ファンヒーターの室温自動制御は、サーミスタで検知した室温と設定温度の差で比例弁を連続制御する
(ニ) ⚠ 誤っている
赤外線ストーブには、8時間燃焼を継続すると自動的に運転を停止する機能が装備されている。
→ 正しくは: ファンヒーター
💡 8時間燃焼を続けると自動消火する機能を装備しているのはファンヒーター
(ホ) ✓ 正しい
現在販売されている衣類乾燥機には、油が付着したタオルや衣類が自然発火しないよう、冷却運転機能が装備されている。
💡 衣類乾燥機は乾燥終了後の送風・間欠運転で衣類温度を下げる冷却運転機能により、油分付着衣類の自然発火を防ぐ
問23
コージェネレーションシステムとガス冷暖房機器に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 燃料電池は電解質の種類によって分類され、固体高分子形、りん酸形、固体酸化物形、溶融炭酸塩形等がある。
- (ロ) 固体高分子形燃料電池は、燃料ガス中の硫黄分を取り除く脱硫装置は備えているが、CO変成器、CO選択酸化器は備えていない。
- (ハ) 固体酸化物形燃料電池は、作動温度が約700℃であり、原則として毎日起動・停止する。
- (ニ) 吸収冷凍機における二重効用吸収冷凍サイクルでは、単効用吸収冷凍サイクルに比べ、冷却水に捨てられる熱の比率が大きい。
- (ホ) 圧縮式の冷暖房機器では、膨張弁で冷媒ガス通路を切り替えることにより、冷房運転と暖房運転とを切り替える。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
燃料電池は電解質の種類によって分類され、固体高分子形、りん酸形、固体酸化物形、溶融炭酸塩形等がある。
💡 燃料電池は電解質で分類され、固体高分子形・りん酸形・固体酸化物形・溶融炭酸塩形がある
(ロ) ⚠ 誤っている
固体高分子形燃料電池は、燃料ガス中の硫黄分を取り除く脱硫装置は備えているが、CO変成器、CO選択酸化器は備えていない。
→ 正しくは: CO変成器、CO選択酸化器も備えている
💡 PEFCの燃料処理装置は改質器・CO変成器・CO選択酸化器と脱硫装置で構成。COが電極触媒を被毒するためで、CO変成器等が不要なのはSOFC
(ハ) ⚠ 誤っている
固体酸化物形燃料電池は、作動温度が約700℃であり、原則として毎日起動・停止する。
→ 正しくは: 原則として起動・停止しない連続運転となる
💡 SOFCは作動温度約700℃と高く頻繁な起動停止に弱いため、原則として連続運転。毎日起動・停止（DSS運転）するのはPEFC
(ニ) ⚠ 誤っている
吸収冷凍機における二重効用吸収冷凍サイクルでは、単効用吸収冷凍サイクルに比べ、冷却水に捨てられる熱の比率が大きい。
→ 正しくは: 冷却水に捨てられる熱の比率が小さい
💡 二重効用は高温再生器の冷媒蒸気の凝縮熱を低温再生器で再利用するため、単効用に比べ冷却水に捨てられる熱の比率が小さく、COPは約2倍
(ホ) ⚠ 誤っている
圧縮式の冷暖房機器では、膨張弁で冷媒ガス通路を切り替えることにより、冷房運転と暖房運転とを切り替える。
→ 正しくは: 四方（切替）弁で冷媒ガス通路を切り替えることにより
💡 冷房と暖房の切替えは四方（切替）弁で冷媒の流れを変えて行う。膨張弁は冷媒を減圧する弁
問24
換気と一酸化炭素（CO）中毒に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 自然換気における空気の流れを起こす力の種類には、風圧を利用したものと、空気の温度差によって生じる浮力を利用したものとがある。
- (ロ) 必要換気量とは、室内のCO濃度をある限界以下に保つための換気量の最小値のことである。
- (ハ) 調理室の必要換気量は次の式で求められ、排気フードI型を使用する場合の定数は40である。必要換気量（m³/h）＝定数×理論排ガス量（m³/kWh）×燃料消費量（kW）
- (ニ) 自然換気回数が0.5であれば、1時間あたりの自然換気量は室の容積の2倍である。
- (ホ) COは、ヘモグロビンに対する結合力が酸素の200〜300倍強い。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
自然換気における空気の流れを起こす力の種類には、風圧を利用したものと、空気の温度差によって生じる浮力を利用したものとがある。
💡 自然換気には風圧を利用するものと、温度差で生じる浮力を利用するものがある
(ロ) ⚠ 誤っている
必要換気量とは、室内のCO濃度をある限界以下に保つための換気量の最小値のことである。
→ 正しくは: 室内の酸素濃度をある限界以上に保つための換気量の最小値のことである
💡 必要換気量は室内の酸素濃度をある限界に保つための換気量の最小値
(ハ) ⚠ 誤っている
調理室の必要換気量は次の式で求められ、排気フードI型を使用する場合の定数は40である。必要換気量（m³/h）＝定数×理論排ガス量（m³/kWh）×燃料消費量（kW）
→ 正しくは: 排気フードI型を使用する場合の定数は30である
💡 排気フードⅠ型の定数は30（フードなし40、Ⅱ型20）。必要換気量＝定数×理論排ガス量×燃料消費量
(ニ) ⚠ 誤っている
自然換気回数が0.5であれば、1時間あたりの自然換気量は室の容積の2倍である。
→ 正しくは: 1時間あたりの自然換気量は室の容積の0.5倍である
💡 換気量＝自然換気回数×室容積。0.5回/hなら1時間の換気量は室容積の0.5倍
(ホ) ✓ 正しい
COは、ヘモグロビンに対する結合力が酸素の200〜300倍強い。
💡 COのヘモグロビンに対する結合力は酸素の200〜300倍
問25
家庭用ガス温水機器の設置に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 合計インプットが6kWを超える開放式機器を調理室以外の部屋に設置する場合、機械換気が必要である。
- (ロ) 自然排気式機器を設置する部屋には、ガス機器の排気筒断面積以上の有効開口面積をもつ給気口が必要である。
- (ハ) 強制排気式機器の燃焼室は、設置される部屋の空気から遮断されているため、専用の給気口は必要ない。
- (ニ) 集合住宅の開放廊下に面したパイプシャフト内部（壁面等）に温水機器を設置する場合には、強制給排気式機器を用いる必要がある。
- (ホ) 屋外式機器には、自然給排気式機器の給排気筒トップが取り付けられていた壁貫通部に設置できるものがある。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
合計インプットが6kWを超える開放式機器を調理室以外の部屋に設置する場合、機械換気が必要である。
💡 合計インプット6kW超の開放式機器を調理室以外に設置する場合は機械換気（換気扇＋給気口）が必要
(ロ) ✓ 正しい
自然排気式機器を設置する部屋には、ガス機器の排気筒断面積以上の有効開口面積をもつ給気口が必要である。
💡 CF式機器を設置する部屋には排気筒断面積以上の有効開口面積をもつ給気口が必要
(ハ) ⚠ 誤っている
強制排気式機器の燃焼室は、設置される部屋の空気から遮断されているため、専用の給気口は必要ない。
→ 正しくは: 強制排気式機器は燃焼用空気を屋内から取るため、給気上有効な給気口が必要である
💡 FE式は燃焼用空気を屋内から取るため給気口が必要。燃焼室が部屋の空気から遮断され専用の給気口が不要なのは密閉式（BF・FF式）
(ニ) ✓ 正しい
集合住宅の開放廊下に面したパイプシャフト内部（壁面等）に温水機器を設置する場合には、強制給排気式機器を用いる必要がある。
💡 PSの内部（壁面等）に設置する場合は、FF式機器を用いて給排気をPS外で行う
(ホ) ✓ 正しい
屋外式機器には、自然給排気式機器の給排気筒トップが取り付けられていた壁貫通部に設置できるものがある。
💡 壁貫通式のRF式機器は、BF式機器の給排気筒トップ用の外壁貫通部に設置できる
問26
ガス機器の安全装置に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) ファンヒーターの不完全燃焼防止装置には、立ち消え安全装置と兼用でサーミスターが用いられている。
- (ロ) 誘導雷保護装置とは、雷サージ電流を接地線側にバイパスし、機器に加わる電圧を低く制限することにより機器を保護するものである。
- (ハ) 現在販売されているBF式ふろがまに搭載されている冠水検知装置には、電極式とサーミスター式とがある。
- (ニ) 過圧防止安全装置は、瞬間湯沸器や貯湯湯沸器の缶体内の水圧が一定値以上に上昇した場合に、ガスの供給を遮断するものである。
- (ホ) 熱電対式立ち消え安全装置の電磁弁に適正な起電力を送るための熱電対の加熱温度は、約600〜700℃である。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
ファンヒーターの不完全燃焼防止装置には、立ち消え安全装置と兼用でサーミスターが用いられている。
→ 正しくは: 立ち消え安全装置と兼用で熱電対が用いられている
💡 ファンヒーターの不完全燃焼防止装置は立ち消え安全装置と兼用で、主に熱電対が用いられる（フレームロッド式もある）
(ロ) ✓ 正しい
誘導雷保護装置とは、雷サージ電流を接地線側にバイパスし、機器に加わる電圧を低く制限することにより機器を保護するものである。
💡 誘導雷保護装置は雷サージを避雷器で接地線側にバイパスし、機器にかかる電圧を低く制限して保護する
(ハ) ⚠ 誤っている
現在販売されているBF式ふろがまに搭載されている冠水検知装置には、電極式とサーミスター式とがある。
→ 正しくは: 電極式とフロート式とがある
💡 BF式ふろがまの冠水検知装置は電極式とフロート式
(ニ) ⚠ 誤っている
過圧防止安全装置は、瞬間湯沸器や貯湯湯沸器の缶体内の水圧が一定値以上に上昇した場合に、ガスの供給を遮断するものである。
→ 正しくは: スプリングで押さえられている弁が内部の異常上昇圧力によって押し返され自動的に圧力開放するものである
💡 過圧防止安全装置は水管・缶体内の水圧が異常に高くなると、スプリングで押さえた弁が押し返されて圧力を逃がす装置で、ガスを遮断するものではない
(ホ) ✓ 正しい
熱電対式立ち消え安全装置の電磁弁に適正な起電力を送るための熱電対の加熱温度は、約600〜700℃である。
💡 熱電対の適切な加熱温度は約600〜700℃。高すぎると先端部が損傷し、低すぎると電磁弁が開かない
問27
ガス機器とガス栓の接続に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) ガス栓用プラグは、ホースエンド口に取り付けることでコンセント口化する先端弁付迅速継手である。
- (ロ) ガスコードは、鋼線で補強されたゴム製ホースの両端に、迅速継手が取り付けられた定尺の接続具である。
- (ハ) 強化ガスホースは、ゴム管の可とう性を有し、耐切断性能や耐候性能等に優れた接続具である。
- (ニ) ガスコンセントは、迅速継手のソケットを接続するだけで栓が自動的に開き、外すと閉じるガス栓である。
- (ホ) オンオフ機構を有するガス栓では、つまみが半開状態で接続具が外れた場合、ヒューズ機構が作動せずガスが流出する。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス栓用プラグは、ホースエンド口に取り付けることでコンセント口化する先端弁付迅速継手である。
💡 ガス栓用プラグはホースエンドガス栓に取り付けて迅速継手化する、先端に弁の付いた継手
(ロ) ✓ 正しい
ガスコードは、鋼線で補強されたゴム製ホースの両端に、迅速継手が取り付けられた定尺の接続具である。
💡 ガスコードは鋼線で補強したゴム製ホースの両端に迅速継手が付いた接続具
(ハ) ✓ 正しい
強化ガスホースは、ゴム管の可とう性を有し、耐切断性能や耐候性能等に優れた接続具である。
💡 強化ガスホースは可とう性を有し、耐切断性・耐候性に優れた接続具
(ニ) ✓ 正しい
ガスコンセントは、迅速継手のソケットを接続するだけで栓が自動的に開き、外すと閉じるガス栓である。
💡 ガスコンセントは迅速継手を接続するだけで栓が開き、外すと閉じる
(ホ) ⚠ 誤っている
オンオフ機構を有するガス栓では、つまみが半開状態で接続具が外れた場合、ヒューズ機構が作動せずガスが流出する。
→ 正しくは: ヒューズ機構は作動しないがオンオフ弁によりガス通路は遮断される
💡 つまみ半開ではガス流量が少なくヒューズ機構は作動しないが、オンオフ弁がガス通路を遮断するためガスは流出しない
この過去問について
出典 ガス主任技術者試験（実施 一般財団法人日本ガス機器検査協会）の過去問題。問題文・選択肢は原文どおりの掲載を期しています。
各肢の正誤判定・解説・補足は当サイトが独自に作成したもので、同協会の公式見解ではありません。当サイトは同協会とは関係がありません。
法改正等により、出題当時と現在とで正答の扱いが異なる場合があります。誤りにお気づきの際はお問い合わせよりご連絡ください。
