問1
法令では、ガス小売事業者が小売供給を受けようとする者と小売供給契約の締結をしようとするときは、経済産業省令で定めるところにより、当該小売供給に係る供給条件について、その者に説明しなければならないと規定されている。経済産業省令で定められている供給条件の説明事項に関する次の記述について、(イ)～(ホ)の語句のうち、正しいものはいくつあるか。①供給するガスの熱量の[(イ)]及び標準値その他のガスの成分に関する事項 ②[(ロ)]の出口におけるガスの圧力の最高値及び最低値 ③供給するガスの[(ハ)]並びに当該小売供給を受けようとする者からの求めがある場合にあっては、燃焼速度及びウォッベ指数 ④導管、[(ニ)]、機械その他の設備に関する一般ガス導管事業者、特定ガス導管事業者、当該ガス小売事業者及び当該小売供給の相手方の[(ホ)]に関する事項
- (イ) 最高値
- (ロ) ガスメーター
- (ハ) 使用に伴う危険性
- (ニ) 器具
- (ホ) 所有区分
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
最高値
→ 正しくは: 最低値
💡 説明事項は「供給するガスの熱量の最低値及び標準値その他のガスの成分に関する事項」(則13条1項十三号)。
(ロ) ⚠ 誤っている
ガスメーター
→ 正しくは: ガス栓
💡 「ガス栓の出口におけるガスの圧力の最高値及び最低値」(則13条1項十四号)。
(ハ) ⚠ 誤っている
使用に伴う危険性
→ 正しくは: 属するガスグループ
💡 「供給するガスの属するガスグループ並びに求めがある場合は燃焼速度及びウォッベ指数」(則13条1項十五号)。
(ニ) ✓ 正しい
器具
💡 「導管、器具、機械その他の設備に関する…保安上の責任に関する事項」(則13条1項二十五号)。
(ホ) ⚠ 誤っている
所有区分
→ 正しくは: 保安上の責任
💡 設備に関する導管事業者・小売事業者・相手方の「保安上の責任に関する事項」(則13条1項二十五号)。
問2
ガス小売事業者が、その事業の用に供するガス工作物及びその供給するガスに係る消費機器の事故のうち、事故が発生した時から又は事故の発生を知った時から24時間以内可能な限り速やかに報告すること(以下「速報」という。)が法令により規定されているものがある。次のイ～ホの事故のうち、当該事故に係るガス工作物又は消費機器の設置の場所を管轄する産業保安監督部長のみが、速報の報告先として規定されているものはいくつあるか。
- (イ) 工事中のガス工作物(ガス栓を除く。)の操作により人が死亡した事故
- (ロ) 台風、高潮、洪水、津波、地震その他の自然災害又は火災による広範囲の地域にわたるガス工作物の損壊事故、製造支障事故又は供給支障事故であって、経済産業大臣が指定するもの
- (ハ) ガス栓の欠陥、損壊又は破壊により人が死亡した事故
- (ニ) 消費機器の使用に伴い人が死亡した事故
- (ホ) 消費機器から漏えいしたガスに引火することにより、発生した消費機器が損傷した物損事故であって、人が死亡せず、又は負傷しないもの
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
工事中のガス工作物(ガス栓を除く。)の操作により人が死亡した事故
→ 正しくは: 経済産業大臣及び所轄産業保安監督部長（監督部長のみではない）
💡 工事中のガス工作物の操作により人が死亡した事故は表の二号で、経済産業大臣及び所轄産業保安監督部長への速報・詳報(報告規則4条1項表二号)。監督部長のみではない。
(ロ) ⚠ 誤っている
台風、高潮、洪水、津波、地震その他の自然災害又は火災による広範囲の地域にわたるガス工作物の損壊事故、製造支障事故又は供給支障事故であって、経済産業大臣が指定するもの
→ 正しくは: 経済産業大臣及び所轄産業保安監督部長（監督部長のみではない）
💡 自然災害又は火災による広範囲のガス工作物の損壊・製造支障・供給支障事故で大臣が指定するものは表の十二号。報告先は経済産業大臣及び所轄産業保安監督部長、期限は大臣が指定(報告規則4条1項表十二号)。
(ハ) ✓ 正しい
ガス栓の欠陥、損壊又は破壊により人が死亡した事故
💡 ガス栓の欠陥・損壊・破壊により人が死亡した事故は表の十四号で、報告先はガス栓の設置場所を管轄する産業保安監督部長のみ(報告規則4条1項表十四号)。
(ニ) ✓ 正しい
消費機器の使用に伴い人が死亡した事故
💡 消費機器の使用に伴い人が死亡した事故は表の十六号で、報告先は消費機器の設置場所を管轄する産業保安監督部長のみ(報告規則4条1項表十六号)。
(ホ) ⚠ 誤っている
消費機器から漏えいしたガスに引火することにより、発生した消費機器が損傷した物損事故であって、人が死亡せず、又は負傷しないもの
→ 正しくは: 詳報のみ（速報は不要）
💡 消費機器から漏えいしたガスへの引火による物損事故（人の死傷なし）は表の十七号で詳報のみ。速報の報告先にはならない(報告規則4条1項表十七号)。
問3
法令で規定されている保安規程及びガス主任技術者に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガス小売事業者は、ガス小売事業の用に供するガス工作物の工事、維持及び運用に関する保安を確保するため、経済産業省令で定めるところにより、保安規程を定め、事業の開始前に、経済産業大臣に届け出なければならない。
- (ロ) ガス小売事業者は、保安規程を変更したときは、遅滞なく、変更した事項を経済産業大臣に届け出なければならない。ただし、経済産業省令で定める軽微な変更については、この限りでない。
- (ハ) 経済産業大臣は、公共の利益の増進を図るため特に必要であると認めるときは、ガス小売事業者に対し、その保安規程を変更すべきことを命ずることができる。
- (ニ) ガス小売事業者は、経済産業省令で定めるところにより、ガス主任技術者免状の交付を受けている者又は経済産業省令で定める実務の経験を有するもののいずれかのうちから、ガス主任技術者を選任し、ガス小売事業の用に供するガス工作物の工事、維持及び運用に関する保安の監督をさせなければならない。
- (ホ) 経済産業大臣は、ガス主任技術者にその職務を行わせることがガス小売事業の用に供するガス工作物の工事、維持及び運用に関する保安に支障を及ぼすと認めるときは、ガス小売事業者に対し、ガス主任技術者の解任を命ずることができる。
📖 解答・解説を見る
🎯 正解: (2)
⚖️ 法改正の注意（2026年10月時点）
- (イ・ロ) 出題時（令和元年）は、保安規程を定め・変更したときはすべての事業者に届出が必要だった。2023年12月21日施行の改正で『認定高度保安実施者』の制度ができ、認定を受けた事業者は届出が要らない（保安規程を保存し、求められたら提出する。ガス事業法34条の9ほか）。一般の事業者については今も記述のとおりで、この記述の正誤は変わらない。正答は出題時の公式発表どおり。
改正：高圧ガス保安法等の一部を改正する法律（令和4年法律第74号）、2023年12月21日施行 - (ニ) 出題時（令和元年）は、ガス主任技術者を選任・解任したときはすべての事業者に届出が必要だった。2023年12月21日施行の改正で『認定高度保安実施者』の制度ができ、認定を受けた事業者は届出が要らない（記録を作成・保存する。ガス事業法34条の10ほか）。一般の事業者については今も記述のとおりで、この記述の正誤は変わらない。正答は出題時の公式発表どおり。
改正：高圧ガス保安法等の一部を改正する法律（令和4年法律第74号）、2023年12月21日施行
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス小売事業者は、ガス小売事業の用に供するガス工作物の工事、維持及び運用に関する保安を確保するため、経済産業省令で定めるところにより、保安規程を定め、事業の開始前に、経済産業大臣に届け出なければならない。
💡 保安規程を定め、事業（使用前自主検査を伴うものはその工事）の開始前に大臣へ届出(法24条1項)。
(ロ) ⚠ 誤っている
ガス小売事業者は、保安規程を変更したときは、遅滞なく、変更した事項を経済産業大臣に届け出なければならない。ただし、経済産業省令で定める軽微な変更については、この限りでない。
→ 正しくは: （このただし書は無い）
💡 保安規程を変更したときは、遅滞なく、変更した事項を大臣に届出(法24条2項)。軽微な変更を除くただし書は無い。
(ハ) ⚠ 誤っている
経済産業大臣は、公共の利益の増進を図るため特に必要であると認めるときは、ガス小売事業者に対し、その保安規程を変更すべきことを命ずることができる。
→ 正しくは: ガス小売事業の用に供するガス工作物の工事、維持及び運用に関する保安を確保するため必要があると認めるとき
💡 保安規程の変更命令の要件は「ガス工作物の工事、維持及び運用に関する保安を確保するため必要があると認めるとき」(法24条3項)。
(ニ) ⚠ 誤っている
ガス小売事業者は、経済産業省令で定めるところにより、ガス主任技術者免状の交付を受けている者又は経済産業省令で定める実務の経験を有するもののいずれかのうちから、ガス主任技術者を選任し、ガス小売事業の用に供するガス工作物の工事、維持及び運用に関する保安の監督をさせなければならない。
→ 正しくは: であって、経済産業省令で定める実務の経験を有するもの
💡 ガス主任技術者は「免状の交付を受けている者であって、省令で定める実務の経験を有するもの」のうちから選任(法25条1項)。免状と実務経験の両方が必要。
(ホ) ✓ 正しい
経済産業大臣は、ガス主任技術者にその職務を行わせることがガス小売事業の用に供するガス工作物の工事、維持及び運用に関する保安に支障を及ぼすと認めるときは、ガス小売事業者に対し、ガス主任技術者の解任を命ずることができる。
💡 主任技術者の職務が保安に支障を及ぼすと認めるとき、大臣は解任を命ずることができる(法31条)。
問4
法令で規定されている託送供給及びガス工作物の工事に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 一般ガス導管事業者は、正当な理由がなければ、その供給区域(一般ガス導管事業者が特定ガス導管事業を営む場合にあっては、その供給地点を含む。)における託送供給を拒んではならない。
- (ロ) ガス事業者は、そのガス事業の用に供するため、道路、橋、溝、河川、堤防その他公共の用に供せられる土地の地上又は地中に導管を設置する必要があるときは、その効用を妨げない限度において、その管理者の許可を受けて、これを使用することができる。
- (ハ) 工事計画の届出をした者は、その届出が受理された日から30日を経過した後でなければ、その届出に係る工事を開始してはならない。ただし、経済産業大臣が認めるときは、工事を開始するまでの期間を短縮することができる。
- (ニ) 経済産業省令で定める使用前自主検査の記録に記載すべき事項に、使用前自主検査を実施した者の氏名は含まれる。
- (ホ) 使用前自主検査の結果の記録は、電磁的方法により作成し、保存をする場合には、その記録が必要に応じ電子計算機その他の機器を用いて直ちに表示されることができるようにしておかなければならない。
📖 解答・解説を見る
🎯 正解: (5)
⚖️ 法改正の注意（2026年10月時点）
- (ハ) 出題時（令和元年）は、工事計画はすべての事業者が工事の前に届け出るものだった。2023年12月21日施行の改正で『認定高度保安実施者』の制度ができ、認定を受けた事業者は事前の届出が要らず、工事の完成後30日以内に届け出ればよい（ガス事業法34条の11ほか）。一般の事業者については今も記述のとおりで、この記述の正誤は変わらない。正答は出題時の公式発表どおり。
改正：高圧ガス保安法等の一部を改正する法律（令和4年法律第74号）、2023年12月21日施行
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
一般ガス導管事業者は、正当な理由がなければ、その供給区域(一般ガス導管事業者が特定ガス導管事業を営む場合にあっては、その供給地点を含む。)における託送供給を拒んではならない。
💡 一般ガス導管事業者は正当な理由がなければ供給区域（特定ガス導管事業の供給地点を含む）における託送供給を拒んではならない(法47条1項)。
(ロ) ✓ 正しい
ガス事業者は、そのガス事業の用に供するため、道路、橋、溝、河川、堤防その他公共の用に供せられる土地の地上又は地中に導管を設置する必要があるときは、その効用を妨げない限度において、その管理者の許可を受けて、これを使用することができる。
💡 ガス事業者等は導管設置のため道路・橋・溝・河川・堤防等を、効用を妨げない限度で管理者の許可を受けて使用できる(法166条1項)。
(ハ) ✓ 正しい
工事計画の届出をした者は、その届出が受理された日から30日を経過した後でなければ、その届出に係る工事を開始してはならない。ただし、経済産業大臣が認めるときは、工事を開始するまでの期間を短縮することができる。
💡 届出受理日から30日を経過した後でなければ工事を開始できない(法32条3項)。技術基準に適合する等と認めるときは大臣が期間を短縮できる(同条4項)。
(ニ) ✓ 正しい
経済産業省令で定める使用前自主検査の記録に記載すべき事項に、使用前自主検査を実施した者の氏名は含まれる。
💡 使用前自主検査の記録事項に「自主検査を実施した者の氏名」がある(則46条1項五号)。
(ホ) ✓ 正しい
使用前自主検査の結果の記録は、電磁的方法により作成し、保存をする場合には、その記録が必要に応じ電子計算機その他の機器を用いて直ちに表示されることができるようにしておかなければならない。
💡 電磁的方法で保存する場合は、必要に応じ電子計算機等で直ちに表示できるようにしておく(則47条2項)。
問5
技術基準で規定されているガス工作物及び保安物件に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 製造所及び供給所には、構内に公衆がみだりに立ち入らないよう、適切な措置を講じなければならない。ただし、周囲の状況により公衆が立ち入るおそれがない場合は、この限りでない。
- (ロ) 製造所若しくは供給所に設置する液化ガスを通ずるガス工作物(不活性の液化ガスのみを通ずるものを除く。)又は移動式ガス発生設備の付近に設置する電気設備は、その設置場所の状況及び当該液化ガスの種類に応じた防爆性能を有するものでなければならない。
- (ハ) 特定事業所における高圧のガス又は液化ガスを通ずる配管及び導管は、ガス又は液化ガスが漏えいした場合の災害の発生を防止するために、設備の種類及び規模に応じ、保安上適切な区画に区分して設置しなければならない。
- (ニ) 大容量移動式ガス発生設備による供給を行う場合にあっては、ガス又は液化ガスが漏えいした場合の災害の発生を防止するために、他の移動式ガス発生設備に対し、保安上必要な距離を有しなければならない。
- (ホ) 1日に平均1万人以上の者が乗降する駅の母屋及びプラットホーム(事業場の存する敷地と同一敷地内にあるものを除く。)は、第1種保安物件に該当する。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
製造所及び供給所には、構内に公衆がみだりに立ち入らないよう、適切な措置を講じなければならない。ただし、周囲の状況により公衆が立ち入るおそれがない場合は、この限りでない。
💡 製造所・供給所には公衆がみだりに立ち入らない措置。周囲の状況により立ち入るおそれがなければ不要(技省令4条1項)。
(ロ) ✓ 正しい
製造所若しくは供給所に設置する液化ガスを通ずるガス工作物(不活性の液化ガスのみを通ずるものを除く。)又は移動式ガス発生設備の付近に設置する電気設備は、その設置場所の状況及び当該液化ガスの種類に応じた防爆性能を有するものでなければならない。
💡 製造所・供給所の液化ガス等を通ずるガス工作物又は移動式ガス発生設備の付近の電気設備は、設置場所の状況とガスの種類に応じた防爆性能(技省令10条)。
(ハ) ⚠ 誤っている
特定事業所における高圧のガス又は液化ガスを通ずる配管及び導管は、ガス又は液化ガスが漏えいした場合の災害の発生を防止するために、設備の種類及び規模に応じ、保安上適切な区画に区分して設置しなければならない。
→ 正しくは: 高圧のガス又は液化ガスを通ずるガス工作物（配管及び導管を除く。）
💡 保安区画に区分して設置するのは特定事業所の高圧のガス又は液化ガスを通ずるガス工作物で、配管及び導管を除く(技省令7条)。
(ニ) ✓ 正しい
大容量移動式ガス発生設備による供給を行う場合にあっては、ガス又は液化ガスが漏えいした場合の災害の発生を防止するために、他の移動式ガス発生設備に対し、保安上必要な距離を有しなければならない。
💡 大容量移動式ガス発生設備（液化ガス100kg・圧縮ガス30m³超）による供給では他の移動式ガス発生設備に対し保安上必要な距離(技省令6条8項)。
(ホ) ⚠ 誤っている
1日に平均1万人以上の者が乗降する駅の母屋及びプラットホーム(事業場の存する敷地と同一敷地内にあるものを除く。)は、第1種保安物件に該当する。
→ 正しくは: 平均2万人以上
💡 1日に平均2万人以上が乗降する駅の母屋・プラットホームが第1種保安物件(技省令6条2項・告示)。
問6
技術基準で「ガス工作物の構造は、供用中の荷重並びに最高使用温度及び最低使用温度における最高使用圧力に対し、設備の種類、規模に応じて適切な構造でなければならない。」と規定されているが、次のガス工作物のうち、これに該当するものはいくつあるか。
- (イ) 最高使用圧力が低圧のガスホルダー
- (ロ) 附帯設備であって製造設備に属する配管(冷凍設備に属するものを除く。)のうち、天然ガスを通ずるものであって内面に0.3MPaの圧力を受ける部分
- (ハ) 附帯設備であって製造設備に属する配管(冷凍設備に属するものを除く。)のうち、不活性のガスを通ずるものであって内面に0.5MPaの圧力を受ける部分
- (ニ) ガス栓
- (ホ) 整圧器に取り付けるガス加温装置のガスを通ずる配管
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
最高使用圧力が低圧のガスホルダー
💡 ガスホルダーは圧力区分を問わず構造の規定の対象(技省令15条1項二号)。低圧も該当。
(ロ) ✓ 正しい
附帯設備であって製造設備に属する配管(冷凍設備に属するものを除く。)のうち、天然ガスを通ずるものであって内面に0.3MPaの圧力を受ける部分
💡 製造設備に属する配管でガスを通ずるものは内面に0.2MPa以上の圧力を受ける部分が対象(技省令15条1項三号ニ)。0.3MPaは該当。
(ハ) ⚠ 誤っている
附帯設備であって製造設備に属する配管(冷凍設備に属するものを除く。)のうち、不活性のガスを通ずるものであって内面に0.5MPaの圧力を受ける部分
→ 正しくは: 1MPa以上
💡 製造設備に属する配管のうち不活性のガスによる圧力を受ける部分は1MPa以上の部分に限る(技省令15条1項三号ニ)。0.5MPaは該当しない。
(ニ) ✓ 正しい
ガス栓
💡 導管及びガス栓は対象(技省令15条1項六号)。
(ホ) ✓ 正しい
整圧器に取り付けるガス加温装置のガスを通ずる配管
💡 整圧器に取り付けるガス加温装置のガスを通ずる配管は対象(技省令15条1項十号)。
問7
技術基準で規定されているガス工作物及び付臭措置に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 最高使用圧力が低圧のガスホルダーであって、過圧が生ずるおそれのあるものには、その圧力を逃がすために適切な安全弁を設けなければならない。
- (ロ) ガス発生設備(特定ガス発生設備を除く。)には、ガス又は液化ガスを通ずる設備の損傷を防止するため使用の状態を計測又は確認できる適切な装置を設けなければならない。
- (ハ) 移動式ガス発生設備には、ガス又は液化ガスを通ずる設備の損傷に至るおそれのある状態を検知し警報する適切な装置を設けなければならない。
- (ニ) 製造設備を安全に停止させるのに必要な装置その他の製造所及び供給所の保安上重要な設備には、停電等により当該設備の機能が失われることのないよう適切な措置を講じなければならない。ただし、特定製造所にあっては、この限りでない。
- (ホ) 中圧のガス圧力により大口供給の用に供するガスは、容易に臭気によるガスの感知ができるように、付臭されていなければならない。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
最高使用圧力が低圧のガスホルダーであって、過圧が生ずるおそれのあるものには、その圧力を逃がすために適切な安全弁を設けなければならない。
→ 正しくは: 高圧又は中圧
💡 安全弁が必要なのは最高使用圧力が高圧若しくは中圧のもの又は液化ガスを通ずるもので過圧のおそれのあるもの(技省令17条)。低圧のガスホルダーは対象外。
(ロ) ⚠ 誤っている
ガス発生設備(特定ガス発生設備を除く。)には、ガス又は液化ガスを通ずる設備の損傷を防止するため使用の状態を計測又は確認できる適切な装置を設けなければならない。
→ 正しくは: 移動式ガス発生設備を除く
💡 使用の状態を計測又は確認できる装置の設置義務は「ガス発生設備（移動式ガス発生設備を除く。）」等(技省令18条1項)。
(ハ) ⚠ 誤っている
移動式ガス発生設備には、ガス又は液化ガスを通ずる設備の損傷に至るおそれのある状態を検知し警報する適切な装置を設けなければならない。
→ 正しくは: ガス発生設備（移動式ガス発生設備を除く。）には
💡 警報装置の設置義務は「ガス発生設備（移動式ガス発生設備を除く。）」、ガス精製設備、ガスホルダー等(技省令19条)。
(ニ) ⚠ 誤っている
製造設備を安全に停止させるのに必要な装置その他の製造所及び供給所の保安上重要な設備には、停電等により当該設備の機能が失われることのないよう適切な措置を講じなければならない。ただし、特定製造所にあっては、この限りでない。
→ 正しくは: （このただし書は無い）
💡 保安上重要な設備には停電等で機能を失わない措置(技省令21条)。特定製造所を除くただし書は無い。
(ホ) ⚠ 誤っている
中圧のガス圧力により大口供給の用に供するガスは、容易に臭気によるガスの感知ができるように、付臭されていなければならない。
→ 正しくは: 付臭することを要しない
💡 付臭は原則義務だが、中圧以上のガス圧力により行う大口供給の用に供するガスは除かれる(技省令22条ただし書)。
問8
技術基準で規定されているガス工作物に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 製造設備(ガスホルダー、液化ガス用貯槽及び特定ガス発生設備を除く。)には、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合にガス又は液化ガスの流出及び流入を速やかに調整することができる適切な装置を適切な箇所に設けなければならない。
- (ロ) 移動式ガス発生設備には、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合に迅速かつ安全にガスの発生を停止することができる装置を設けなければならない。
- (ハ) 移動式ガス発生設備の容器又は容器の設置場所には、容器内の圧力が異常に低下しないよう適切な温度に維持できる適切な措置を講じなければならない。
- (ニ) ガスの通ずる部分に直接液体を送入する装置を有する製造設備(移動式ガス発生設備を含む。)は、送入部分を通じてガスが逆流することによる設備の損傷又は液体の外部への漏えいを防止するため逆流が生じない構造のものでなければならない。
- (ホ) 温水で加熱する構造の液化ガス(不活性のものを除く。)を気化する装置であって、加熱部の温水が沸騰するおそれのあるものには、これを防止する措置を講じなければならない。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
製造設備(ガスホルダー、液化ガス用貯槽及び特定ガス発生設備を除く。)には、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合にガス又は液化ガスの流出及び流入を速やかに調整することができる適切な装置を適切な箇所に設けなければならない。
→ 正しくは: 流出及び流入を速やかに遮断する
💡 製造設備（ガスホルダー・液化ガス用貯槽・特定ガス発生設備を除く）には、異常時にガス等の流出及び流入を速やかに遮断できる装置(技省令26条)。調整ではない。
(ロ) ✓ 正しい
移動式ガス発生設備には、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合に迅速かつ安全にガスの発生を停止することができる装置を設けなければならない。
💡 移動式ガス発生設備には、異常時に迅速かつ安全にガスの発生を停止できる装置(技省令27条2項)。
(ハ) ⚠ 誤っている
移動式ガス発生設備の容器又は容器の設置場所には、容器内の圧力が異常に低下しないよう適切な温度に維持できる適切な措置を講じなければならない。
→ 正しくは: 容器内の圧力が異常に上昇しない
💡 移動式ガス発生設備の容器又は設置場所には、容器内の圧力が異常に上昇しないよう適切な温度に維持する措置(技省令28条3項)。
(ニ) ⚠ 誤っている
ガスの通ずる部分に直接液体を送入する装置を有する製造設備(移動式ガス発生設備を含む。)は、送入部分を通じてガスが逆流することによる設備の損傷又は液体の外部への漏えいを防止するため逆流が生じない構造のものでなければならない。
→ 正しくは: ガスの大気への放出
💡 直接液体又は気体を送入する装置を有する製造設備は、逆流による設備の損傷又はガスの大気への放出を防止するため逆流が生じない構造(技省令30条)。
(ホ) ⚠ 誤っている
温水で加熱する構造の液化ガス(不活性のものを除く。)を気化する装置であって、加熱部の温水が沸騰するおそれのあるものには、これを防止する措置を講じなければならない。
→ 正しくは: 加熱部の温水が凍結する
💡 温水で加熱する気化装置で加熱部の温水が凍結するおそれのあるものには防止措置(技省令31条2項)。沸騰ではない。
問9
技術基準で規定されているガスホルダー及び液化ガス用貯槽(不活性の液化ガス用のものを除く。)に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガスホルダーであって、凝縮液により機能の低下又は損傷のおそれがあるものには、ガスホルダーの凝縮液を抜く装置を設けなければならない。
- (ロ) 液化ガス用貯槽であって過圧が生ずるおそれのあるものには、その圧力を逃がすために適切な安全弁を設けなければならない。この場合において、当該安全弁は、その作動時に安全弁から吹き出されるガスによる障害が生じないように施設しなければならない。
- (ハ) 低温貯槽には、負圧による破壊を防止するため、適切な措置を講じなければならない。
- (ニ) 最高使用圧力が中圧以上のガスホルダー及びこの支持物は、当該設備が受けるおそれのある熱に対し十分に耐えるものとし、又は適切な冷却装置を設置しなければならない。
- (ホ) 液化ガス用貯槽には、当該貯槽からの液化ガスが漏えいした場合の災害の発生を防止するため適切な防液堤を設置しなければならない。ただし、貯蔵能力が2000t未満のもの及び埋設された液化ガス用貯槽であって、当該貯槽の内の液化ガスの最高液面が盛土の天端面以下にあり、かつ、当該貯槽の液化ガスの最高液面以下の部分と周囲の地盤との間に空隙がないものは、この限りでない。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガスホルダーであって、凝縮液により機能の低下又は損傷のおそれがあるものには、ガスホルダーの凝縮液を抜く装置を設けなければならない。
💡 凝縮液により機能低下・損傷のおそれがあるガスホルダーには凝縮液を抜く装置(技省令32条1項)。
(ロ) ✓ 正しい
液化ガス用貯槽であって過圧が生ずるおそれのあるものには、その圧力を逃がすために適切な安全弁を設けなければならない。この場合において、当該安全弁は、その作動時に安全弁から吹き出されるガスによる障害が生じないように施設しなければならない。
💡 過圧のおそれのある液化ガス用貯槽には安全弁。吹き出しガスによる障害が生じないよう施設(技省令35条1項)。
(ハ) ✓ 正しい
低温貯槽には、負圧による破壊を防止するため、適切な措置を講じなければならない。
💡 低温貯槽には負圧による破壊を防止する措置(技省令35条2項)。
(ニ) ⚠ 誤っている
最高使用圧力が中圧以上のガスホルダー及びこの支持物は、当該設備が受けるおそれのある熱に対し十分に耐えるものとし、又は適切な冷却装置を設置しなければならない。
→ 正しくは: 高圧
💡 耐熱措置・冷却装置が必要なのは液化ガス用貯槽又は最高使用圧力が高圧のガスホルダー及びこれらの支持物(技省令37条)。
(ホ) ⚠ 誤っている
液化ガス用貯槽には、当該貯槽からの液化ガスが漏えいした場合の災害の発生を防止するため適切な防液堤を設置しなければならない。ただし、貯蔵能力が2000t未満のもの及び埋設された液化ガス用貯槽であって、当該貯槽の内の液化ガスの最高液面が盛土の天端面以下にあり、かつ、当該貯槽の液化ガスの最高液面以下の部分と周囲の地盤との間に空隙がないものは、この限りでない。
→ 正しくは: 1000t
💡 防液堤の設置が免除されるのは貯蔵能力1000t（特定事業所は500t）未満のもの等(技省令38条1項)。
問10
技術基準で規定されているガス工作物に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) ガス栓であって、ガス出口側の形状が、ゴム管口又は迅速継手のものは、その形状がJISのガス栓の規格に適合するものであること。
- (ロ) 水のたまるおそれのある導管には、適切な水取り器を設けなければならない。
- (ハ) 道路以外の地盤面下に埋設される最高使用圧力が中圧以上の本支管には、掘削等による損傷を防止するための適切な措置を講じなければならない。ただし、他工事による損傷のおそれがないものにあっては、この限りでない。
- (ニ) 特定大規模建物にガスを供給する最高使用圧力が低圧の導管には、その導管が当該建物の外壁を貫通する箇所の付近に、危急の場合に当該建物へのガスの供給を、当該建物内におけるガス漏れ等の情報を把握できる適切な場所から直ちに遮断することができる適切な装置を設けなければならない。
- (ホ) ガスの使用者との取引のために使用するガスメーター(使用最大流量が16m³/h以下、使用最大圧力が4kPa以下及び口径250mm以下のものに限る。)は、ガスが流入している状態において、災害の発生のおそれのある大きさの地震動、過大なガスの流量又は異常なガス圧力の上昇を検知した場合に、ガスを速やかに遮断する機能を有するものでなければならない。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス栓であって、ガス出口側の形状が、ゴム管口又は迅速継手のものは、その形状がJISのガス栓の規格に適合するものであること。
💡 ガス出口側の形状で告示で定めるもの（ゴム管口・迅速継手等）は告示で定める規格（JIS）に適合(技省令45条一号)。
(ロ) ✓ 正しい
水のたまるおそれのある導管には、適切な水取り器を設けなければならない。
💡 水のたまるおそれのある導管には水取り器(技省令46条)。
(ハ) ✓ 正しい
道路以外の地盤面下に埋設される最高使用圧力が中圧以上の本支管には、掘削等による損傷を防止するための適切な措置を講じなければならない。ただし、他工事による損傷のおそれがないものにあっては、この限りでない。
💡 道路以外の地盤面下に埋設される本支管（低圧のもの等及び他工事による損傷のおそれのないものを除く）には掘削等による損傷防止措置(技省令48条3項)。
(ニ) ✓ 正しい
特定大規模建物にガスを供給する最高使用圧力が低圧の導管には、その導管が当該建物の外壁を貫通する箇所の付近に、危急の場合に当該建物へのガスの供給を、当該建物内におけるガス漏れ等の情報を把握できる適切な場所から直ちに遮断することができる適切な装置を設けなければならない。
💡 特定大規模建物へ供給する導管には、外壁貫通部付近に建物内のガス漏れ等の情報を把握できる場所から直ちに遮断できる装置(技省令49条5項)。低圧でも対象。
(ホ) ⚠ 誤っている
ガスの使用者との取引のために使用するガスメーター(使用最大流量が16m³/h以下、使用最大圧力が4kPa以下及び口径250mm以下のものに限る。)は、ガスが流入している状態において、災害の発生のおそれのある大きさの地震動、過大なガスの流量又は異常なガス圧力の上昇を検知した場合に、ガスを速やかに遮断する機能を有するものでなければならない。
→ 正しくは: 異常なガス圧力の低下
💡 ガスメーターが遮断するのは地震動・過大なガスの流量・異常なガス圧力の低下を検知した場合(技省令50条1項)。
問11
技術基準で規定されているガス工作物に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 道路に埋設されている導管からガス栓までに設置されている導管は、屋外において、埋設されていない部分にあっては、設置の日以後4年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
- (ロ) 本支管からガス栓までに設置されている特定地下街等にガスを供給する導管は、その導管に絶縁措置が講じられており当該絶縁措置が講じられた部分からガス栓までの間でプラスチックにて被覆された部分にあっては、埋設の日以後6年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
- (ハ) 特定地下街等にガスを供給する導管は、ポリエチレン管を使用している部分にあっては、漏えい検査を要しない。
- (ニ) 最高使用圧力が中圧の導管は、建物の基礎面下(当該建物がガスの供給に係るものを除く。)に設置してはならない。
- (ホ) 最高使用圧力が中圧の導管であって、工場にガスを供給するものは、適切な自動ガス遮断装置又は適切なガス漏れ警報器の検知区域において、当該建物の外壁を貫通するように設置しなければならない。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
道路に埋設されている導管からガス栓までに設置されている導管は、屋外において、埋設されていない部分にあっては、設置の日以後4年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
→ 正しくは: 漏えい検査を要しない
💡 道路に埋設された導管からガス栓までの導管等のうち、屋外の埋設されていない部分は漏えい検査の対象外(技省令51条2項四号)。
(ロ) ⚠ 誤っている
本支管からガス栓までに設置されている特定地下街等にガスを供給する導管は、その導管に絶縁措置が講じられており当該絶縁措置が講じられた部分からガス栓までの間でプラスチックにて被覆された部分にあっては、埋設の日以後6年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
→ 正しくは: 埋設の日以後1年に1回以上
💡 特定地下街等へ供給する導管等は、絶縁措置・プラスチック被覆部分も含め埋設の日以後1年に1回以上(技省令51条3項表)。6年に1回は特定地下街等以外の絶縁措置・被覆部分(同条2項表(1))。
(ハ) ✓ 正しい
特定地下街等にガスを供給する導管は、ポリエチレン管を使用している部分にあっては、漏えい検査を要しない。
💡 特定地下街等へ供給する導管でも、ポリエチレン管の部分は漏えい検査を要しない(技省令51条3項三号)。
(ニ) ⚠ 誤っている
最高使用圧力が中圧の導管は、建物の基礎面下(当該建物がガスの供給に係るものを除く。)に設置してはならない。
→ 正しくは: 高圧
💡 建物の内部又は基礎面下（ガスの供給に係る建物を除く）に設置してはならないのは最高使用圧力が高圧の導管(技省令52条1項)。中圧は禁止されていない。
(ホ) ⚠ 誤っている
最高使用圧力が中圧の導管であって、工場にガスを供給するものは、適切な自動ガス遮断装置又は適切なガス漏れ警報器の検知区域において、当該建物の外壁を貫通するように設置しなければならない。
→ 正しくは: 建物にガスを供給するもの（工場等に設置されるものを除く。）は
💡 中圧導管は自動ガス遮断装置又はガス漏れ警報器の検知区域で建物の外壁を貫通するよう設置(技省令52条3項)。ただし工場・廃棄物処理場・浄水場・下水処理場等に設置されるもの等は除かれる(同項一号)。
問12
技術基準で規定されている整圧器及び昇圧供給装置に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 最高使用圧力が中圧以上の整圧器には、ガスの漏えいによる火災等の発生を防止するための適切な措置を講じなければならない。
- (ロ) 一の使用者にガスを供給するための整圧器の入口には、不純物を除去する装置を設けなければならない。
- (ハ) 一の使用者にガスを供給するための整圧器には、ガスの圧力が異常に上昇することを防止する装置を設けなければならない。ただし、その使用者の承諾を得ることができない場合にあっては、この限りでない。
- (ニ) 昇圧供給装置の圧縮できるガスの量は、標準状態において毎時30m³未満でなければならない。
- (ホ) 昇圧供給装置は、設置の日以後25月に1回以上適切な点検を行い、装置の異常が認められなかったものでなければ使用してはならない。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
最高使用圧力が中圧以上の整圧器には、ガスの漏えいによる火災等の発生を防止するための適切な措置を講じなければならない。
→ 正しくは: 最高使用圧力が高圧の整圧器
💡 ガスの漏えいによる火災等の防止措置が必要なのは最高使用圧力が高圧の整圧器(技省令56条)。
(ロ) ⚠ 誤っている
一の使用者にガスを供給するための整圧器の入口には、不純物を除去する装置を設けなければならない。
→ 正しくは: 不純物を除去する装置を設けることを要しない
💡 整圧器の入口には不純物除去装置を設けるが、一の使用者にガスを供給するものは不要(技省令57条二号ただし書)。
(ハ) ⚠ 誤っている
一の使用者にガスを供給するための整圧器には、ガスの圧力が異常に上昇することを防止する装置を設けなければならない。ただし、その使用者の承諾を得ることができない場合にあっては、この限りでない。
→ 正しくは: （このただし書は無い）
💡 一の使用者にガスを供給する整圧器には圧力の異常上昇防止装置(技省令57条三号)。使用者の承諾に関するただし書は無い。
(ニ) ⚠ 誤っている
昇圧供給装置の圧縮できるガスの量は、標準状態において毎時30m³未満でなければならない。
→ 正しくは: 毎時18.5m³未満
💡 昇圧供給装置の圧縮できるガス量は標準状態で毎時18.5m³未満(技省令60条)。
(ホ) ⚠ 誤っている
昇圧供給装置は、設置の日以後25月に1回以上適切な点検を行い、装置の異常が認められなかったものでなければ使用してはならない。
→ 正しくは: 14月に1回以上
💡 昇圧供給装置は設置の日以後14月に1回以上点検(技省令63条)。
問13
法令で規定されているガス用品(特定ガス用品を除く。)に関する次の記述について、[ ]の中の(イ)～(ホ)の語句のうち、正しいものはいくつあるか。[(イ)]、届出に係る型式のガス用品を製造又は輸入する場合においては、当該ガス用品を経済産業省令で定める技術上の基準に適合させ、経済産業省令で定めるところにより検査を行い、[(ロ)]、これを保存しなければならない。それらの義務を履行したときは、当該ガス用品に[(ハ)]定めるところにより、表示を付すことができる。ガス用品の製造、輸入又は販売の事業を行う者は、上記の表示が付されているものでなければ、ガス用品を販売し、又は販売の目的で陳列してはならない。ただし、次に掲げる場合に該当するときは、適用しない。一 輸出用のガス用品を販売し、又は販売の目的で陳列する場合において、[(ニ)]とき。二 輸出用以外の特定の用途に供するガス用品を販売し、又は販売の目的で陳列する場合において、[(ホ)]とき。
- (イ) 届出事業者は
- (ロ) その検査記録を作成し
- (ハ) 登録ガス用品検査機関が
- (ニ) 経済産業大臣の承認を受けた
- (ホ) その旨を経済産業大臣に届け出た
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
届出事業者は
💡 ガス用品の基準適合義務・検査記録の作成保存を負うのは届出事業者(法145条1項・2項)。
(ロ) ✓ 正しい
その検査記録を作成し
💡 届出事業者は検査を行い、その検査記録を作成し、保存(法145条2項)。
(ハ) ⚠ 誤っている
登録ガス用品検査機関が
→ 正しくは: 経済産業省令で
💡 義務を履行した届出事業者は「経済産業省令で定めるところにより」表示を付することができる(法147条)。
(ニ) ⚠ 誤っている
経済産業大臣の承認を受けた
→ 正しくは: その旨を経済産業大臣に届け出た
💡 販売の制限の適用除外は、輸出用は「その旨を経済産業大臣に届け出たとき」(法138条2項一号)。承認は輸出用以外の特定用途(同項二号)。
(ホ) ⚠ 誤っている
その旨を経済産業大臣に届け出た
→ 正しくは: 経済産業大臣の承認を受けた
💡 輸出用以外の特定の用途のガス用品は「経済産業大臣の承認を受けたとき」(法138条2項二号)。届出は輸出用(同項一号)。
問14
法令で規定されている消費機器に関する周知及び調査に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) ガス小売事業者は、経済産業省令で定めるところにより、消費機器の所有者又は占有者に対し、当該ガス小売事業者が供給するガスの使用に伴う危険の発生の防止に関し必要な事項を周知させなければならない。
- (ロ) ガス小売事業者は、経済産業省令で定めるところにより、その供給するガスに係る消費機器が経済産業省令で定める技術上の基準に適合しているかどうかを調査しなければならない。ただし、その消費機器を設置し、又は使用する場所に立ち入ることにつき、その所有者又は占有者の承諾を得ることができないときは、この限りでない。
- (ハ) ガス小売事業者は、消費機器に関する調査の結果、消費機器が経済産業省令で定める技術上の基準に適合していないと認めるときは、遅滞なく、その技術上の基準に適合するためにとるべき措置及びその措置をとらなかった場合に生ずべき結果をその所有者又は占有者に通知しなければならない。
- (ニ) ガス小売事業者は、経済産業省令で定めるところにより、帳簿を備え、消費機器に関する調査及び調査結果に基づく通知に関する業務に関し経済産業省令で定める事項を記載し、これを保存しなければならない。
- (ホ) 経済産業大臣は、消費機器が経済産業省令で定める技術上の基準に適合していないと認めるときは、その所有者又は占有者に対し、その使用を一時停止すべきことを命ずることができる。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
ガス小売事業者は、経済産業省令で定めるところにより、消費機器の所有者又は占有者に対し、当該ガス小売事業者が供給するガスの使用に伴う危険の発生の防止に関し必要な事項を周知させなければならない。
→ 正しくは: 消費機器を使用する者に対し
💡 危険の発生の防止に関する周知の相手は「消費機器を使用する者」(法159条1項)。所有者・占有者は調査結果の通知の相手(同条3項)。
(ロ) ✓ 正しい
ガス小売事業者は、経済産業省令で定めるところにより、その供給するガスに係る消費機器が経済産業省令で定める技術上の基準に適合しているかどうかを調査しなければならない。ただし、その消費機器を設置し、又は使用する場所に立ち入ることにつき、その所有者又は占有者の承諾を得ることができないときは、この限りでない。
💡 消費機器の技術基準適合の調査義務。所有者・占有者の立入りの承諾を得られないときは不要(法159条2項)。
(ハ) ✓ 正しい
ガス小売事業者は、消費機器に関する調査の結果、消費機器が経済産業省令で定める技術上の基準に適合していないと認めるときは、遅滞なく、その技術上の基準に適合するためにとるべき措置及びその措置をとらなかった場合に生ずべき結果をその所有者又は占有者に通知しなければならない。
💡 調査で基準不適合と認めるときは、遅滞なく、とるべき措置と、とらなかった場合に生ずべき結果を所有者又は占有者に通知(法159条3項)。
(ニ) ✓ 正しい
ガス小売事業者は、経済産業省令で定めるところにより、帳簿を備え、消費機器に関する調査及び調査結果に基づく通知に関する業務に関し経済産業省令で定める事項を記載し、これを保存しなければならない。
💡 帳簿を備え、調査・通知の業務に関する事項を記載・保存(法159条6項)。
(ホ) ⚠ 誤っている
経済産業大臣は、消費機器が経済産業省令で定める技術上の基準に適合していないと認めるときは、その所有者又は占有者に対し、その使用を一時停止すべきことを命ずることができる。
→ 正しくは: その技術上の基準に適合するように消費機器を修理し、改造し、又は移転すべきこと
💡 大臣の基準適合命令は、所有者・占有者に消費機器を修理し、改造し、又は移転すべきことを命ずるもの(法161条)。使用の一時停止命令ではない。
問15
消費機器の技術上の基準で規定されている次の記述のうち、誤っているものはいくつあるか。
- (イ) ガスの消費量が12kW以下のガス瞬間湯沸器は、換気扇又は有効な給排気のための開口部が設けられている室に設置されている場合は、当該機器に接続して排気筒を設けなくてもよい。
- (ロ) 屋内に設置する自然排気式の燃焼器の排気筒の材料は、告示で定める規格に適合するもの又はこれと同等以上のものであること。
- (ハ) 屋内に設置する排気扇を接続していない自然排気式の燃焼器の排気筒の有効断面積は、当該燃焼器の排気部との接続部の有効断面積より小さくないこと。
- (ニ) 屋内に設置する密閉燃焼式のガスふろがまの給排気部の形状は、当該燃焼器の燃焼が妨げられないよう風量が十分に確保されるものであること。
- (ホ) 建物区分のうち特定地下街等に設置される低圧のガス供給を受ける燃焼器(屋外に設置するものを除く。)には、自動ガス遮断装置を適切に設け、又は告示で定める規格に適合するガス漏れ警報器を告示で定める方法により設けること。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガスの消費量が12kW以下のガス瞬間湯沸器は、換気扇又は有効な給排気のための開口部が設けられている室に設置されている場合は、当該機器に接続して排気筒を設けなくてもよい。
💡 ガス消費量12kW以下のガス瞬間湯沸器は、換気扇又は有効な給排気の開口部を設けた室に設置すれば排気筒は不要(則202条一号ロ・五号ロ)。
(ロ) ✓ 正しい
屋内に設置する自然排気式の燃焼器の排気筒の材料は、告示で定める規格に適合するもの又はこれと同等以上のものであること。
💡 自然排気式（排気扇を接続しないもの）の排気筒の材料は告示規格に適合するもの又は同等以上(則202条二号イ(1))。
(ハ) ✓ 正しい
屋内に設置する排気扇を接続していない自然排気式の燃焼器の排気筒の有効断面積は、当該燃焼器の排気部との接続部の有効断面積より小さくないこと。
💡 排気扇を接続しない自然排気式の排気筒の有効断面積は、燃焼器の排気部との接続部の有効断面積より小さくないこと(則202条二号イ(3))。
(ニ) ✓ 正しい
屋内に設置する密閉燃焼式のガスふろがまの給排気部の形状は、当該燃焼器の燃焼が妨げられないよう風量が十分に確保されるものであること。
💡 密閉燃焼式の給排気部の形状は、燃焼が妨げられないよう風量が十分に確保されるもの(則202条六号ヌ)。
(ホ) ⚠ 誤っている
建物区分のうち特定地下街等に設置される低圧のガス供給を受ける燃焼器(屋外に設置するものを除く。)には、自動ガス遮断装置を適切に設け、又は告示で定める規格に適合するガス漏れ警報器を告示で定める方法により設けること。
→ 正しくは: 告示で定める規格に適合するガス漏れ警報設備を告示で定める方法により設けること
💡 特定地下街等（特定地下室等）に設置する燃焼器には告示規格のガス漏れ警報設備(則202条八号)。「自動ガス遮断装置又はガス漏れ警報器」の選択は超高層建物・特定大規模建物・中圧供給の燃焼器の基準(同条十号)。
問16
「特定ガス消費機器の設置工事の監督に関する法律」等に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 「特定工事」とは、特定ガス消費機器の設置又は変更の工事(経済産業省令で定める軽微なものを除く。)をいう。
- (ロ) 特定工事を実地に監督する者は、その監督の職務を行うときは、資格証(液化石油ガス設備士にあっては、液化石油ガス設備士免状)を携帯していなければならない。
- (ハ) 特定工事に従事する者は、特定工事を実地に監督する者がその監督の職務を行う上で必要があると認めてする指示に従わなければならない。
- (ニ) 特定工事事業者は、特定工事を施工したときは、経済産業省令で定めるところにより、当該特定工事に係る特定ガス消費機器に接続するガス配管の見やすい場所に、氏名又は名称、施工年月日その他の経済産業省令で定める事項を記載した表示を付さなければならない。
- (ホ) 経済産業大臣は、特定工事に係るガスによる災害の発生の防止のため必要があると認めるときは、この法律の施行に必要な限度において、その職員に特定工事事業者の営業所、事務所その他の事業場に立ち入り、特定工事の施工に関する帳簿、書類その他の物件を検査させることができる。
📖 解答・解説を見る
🎯 正解: (3)
⚖️ 法改正の注意（2026年10月時点）
- 出題時の特監法施行規則では、ガス消費機器設置工事監督者の監督は特定工事の施工場所で行うものとされていた。2024年4月1日施行の改正で、情報通信技術を使えば事務所など施工場所以外からの監督（遠隔監督）も認められた。法律本体の条文（実地監督・資格証携帯・表示・報告徴収）は変わらず、各記述の正誤は変わらない。正答は出題時の公式発表どおり。
改正：特定ガス消費機器の設置工事の監督に関する法律施行規則の一部を改正する省令（令和6年経済産業省令第30号）、2024年4月1日施行
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
「特定工事」とは、特定ガス消費機器の設置又は変更の工事(経済産業省令で定める軽微なものを除く。)をいう。
💡 「特定工事」は特定ガス消費機器の設置又は変更の工事（省令で定める軽微なものを除く）(特監法2条2項)。
(ロ) ✓ 正しい
特定工事を実地に監督する者は、その監督の職務を行うときは、資格証(液化石油ガス設備士にあっては、液化石油ガス設備士免状)を携帯していなければならない。
💡 特定工事を実地に監督する者は、職務を行うとき資格証（液化石油ガス設備士は免状）を携帯(特監法5条3項)。
(ハ) ✓ 正しい
特定工事に従事する者は、特定工事を実地に監督する者がその監督の職務を行う上で必要があると認めてする指示に従わなければならない。
💡 特定工事に従事する者は、実地に監督する者が職務上必要と認めてする指示に従う義務(特監法5条2項)。
(ニ) ⚠ 誤っている
特定工事事業者は、特定工事を施工したときは、経済産業省令で定めるところにより、当該特定工事に係る特定ガス消費機器に接続するガス配管の見やすい場所に、氏名又は名称、施工年月日その他の経済産業省令で定める事項を記載した表示を付さなければならない。
→ 正しくは: 特定ガス消費機器の見やすい場所
💡 表示は「当該特定工事に係る特定ガス消費機器の見やすい場所」に付す(特監法6条)。接続するガス配管ではない。
(ホ) ⚠ 誤っている
経済産業大臣は、特定工事に係るガスによる災害の発生の防止のため必要があると認めるときは、この法律の施行に必要な限度において、その職員に特定工事事業者の営業所、事務所その他の事業場に立ち入り、特定工事の施工に関する帳簿、書類その他の物件を検査させることができる。
→ 正しくは: 特定工事事業者に対し、特定工事の施工に関し、報告をさせる
💡 特監法で大臣ができるのは特定工事事業者に施工に関し報告をさせること（報告の徴収）(特監法7条)。立入検査の規定は無い。
問1
容器に酸素とメタンの混合気体が入っている。それぞれの分圧は、酸素2.0MPa、メタン0.5MPaであった。この混合気体に含まれる酸素とメタンの質量比として、最も近い値はどれか。
- (1) 8：1
- (2) 4：1
- (3) 3：1
- (4) 2：1
- (5) 1：1
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。計算結果と最も近い値は選択肢 (1)。計算過程は下記参照。
📐 計算方法
- Step 1全圧=2.0+0.5=2.5MPa。酸素のモル分率=2.0/2.5=0.8、メタンのモル分率=0.5/2.5=0.2。
- Step 2モル比=0.8:0.2=4:1。酸素1mol=32g、メタン1mol=16g。
- Step 3質量比=(4×32):(1×16)=128:16=8:1。
✓ 正解: (1) 8 : 1
- モル比(4:1)をそのまま質量比と取り違える誤り。分子量を掛けて質量比に直す必要がある
問2
プロパンとブタンが質量比1：1で混合している液化ガスがある。この液化ガスの27℃における蒸気圧(MPa)として最も近い値はどれか。ただし、ラウールの法則が成立するものとし、27℃におけるプロパン及びブタンの蒸気圧は、それぞれ1.0MPa及び0.3MPaとする。
- (1) 0.60
- (2) 0.65
- (3) 0.70
- (4) 0.75
- (5) 0.80
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢 (3)。計算過程は下記参照。
📐 計算方法
- Step 1プロパン1mol=44g、ブタン1mol=58g。質量比1:1で各44×58gと仮定。
- Step 2液中モル数=プロパン58mol、ブタン44mol。モル分率=58/102、44/102。
- Step 3気相蒸気圧=1.0×58/102 + 0.3×44/102 = (58+13.2)/102 = 0.70MPa。
✓ 正解: (3) 0.70 MPa
- 質量比1:1をそのままモル分率に使う誤り。分子量(プロパン44/ブタン58)でモル数に直す
問3
気体の熱容量に関する次の記述のうち、誤っているものはどれか。
- (1) 一定量の物質の温度を1K上昇させるのに必要な熱量を熱容量という。
- (2) 物質1kgあたりの熱容量と1molあたりの熱容量は同じである。
- (3) 理想気体において、定圧モル熱容量Cpは、定積モル熱容量Cvと気体定数R(=8.314J/(mol・K))の和に等しい。(Cp=Cv+R)
- (4) 定圧モル熱容量Cpと定積モル熱容量Cvの比を比熱比という。
- (5) 理想気体では、N種の成分からなる混合ガスの定圧モル熱容量Cpは、成分iのモル分率xiと成分iの定圧モル熱容量Cpiを用いて、次の式で求めることができる。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ✓ 正しい
一定量の物質の温度を1K上昇させるのに必要な熱量を熱容量という。
💡 一定量の物質の温度を1K上げるのに必要な熱量が熱容量。
(2) ⚠ 誤っている
物質1kgあたりの熱容量と1molあたりの熱容量は同じである。
→ 正しくは: 異なる
💡 1kgあたりは比熱容量、1molあたりはモル熱容量で、基準量が違うため値は異なる。
(3) ✓ 正しい
理想気体において、定圧モル熱容量Cpは、定積モル熱容量Cvと気体定数R(=8.314J/(mol・K))の和に等しい。(Cp=Cv+R)
💡 理想気体ではCp=Cv+R（マイヤーの関係）。
(4) ✓ 正しい
定圧モル熱容量Cpと定積モル熱容量Cvの比を比熱比という。
💡 定圧モル熱容量と定積モル熱容量の比γ=Cp/Cvが比熱比。
(5) ✓ 正しい
理想気体では、N種の成分からなる混合ガスの定圧モル熱容量Cpは、成分iのモル分率xiと成分iの定圧モル熱容量Cpiを用いて、次の式で求めることができる。
💡 理想気体の混合ガスのCpは、各成分のモル分率×Cpの総和（Cp=Σxi・Cpi）。
問4
都市ガス1m³を燃焼させて、空気を5℃から30℃に暖めた。熱効率を80%とした場合、暖められた空気の体積(m³)として最も近い値はどれか。ただし、体積は標準状態(0℃、101325Pa)における体積とし、空気の定圧モル熱容量を29.2J/(mol・K)、都市ガスの発熱量を45MJ/m³とする。
- (1) 11
- (2) 110
- (3) 1100
- (4) 11000
- (5) 110000
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢 (3)。計算過程は下記参照。
📐 計算方法
- Step 1Q=都市ガス量×発熱量×熱効率=1×45×0.8=36MJ=36×10⁶J。
- Step 2n=V/22.4 mol、Cp=29.2J/(mol・K)、T2-T1=30-5=25K。
- Step 336×10⁶=(V/22.4)×29.2×25 → V=1.104×10⁶L=1.104×10³m³ ≒ 1100m³。
✓ 正解: (3) 1100 m³
- 熱効率80%の掛け忘れ。L↔m³の換算ミス
問5
エントロピーに関する次の記述のうち、誤っているものはどれか。
- (1) エントロピーはその状態のみによって決まり、どのような経路でその状態に到達したかには無関係である。
- (2) エントロピーは、通常J/Kを単位として表される。
- (3) 理想気体を等温膨張させると、エントロピーは増大する。
- (4) 2種の理想気体を等温定圧下で混合すると、エントロピーは減少する。
- (5) 理想気体を定積条件のもとで温度を上昇させると、エントロピーは増大する。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ✓ 正しい
エントロピーはその状態のみによって決まり、どのような経路でその状態に到達したかには無関係である。
💡 エントロピーは状態量で、経路によらず状態だけで決まる。
(2) ✓ 正しい
エントロピーは、通常J/Kを単位として表される。
💡 エントロピーの次元は[エネルギー]/[温度]で、通常J/K。
(3) ✓ 正しい
理想気体を等温膨張させると、エントロピーは増大する。
💡 理想気体の等温膨張ではΔS=nR ln(V₂/V₁)>0で、エントロピーは増大。
(4) ⚠ 誤っている
2種の理想気体を等温定圧下で混合すると、エントロピーは減少する。
→ 正しくは: エントロピーは増大する
💡 異なる2種の理想気体を等温・定圧で混合するとエントロピーは増大（混合は不可逆）。
(5) ✓ 正しい
理想気体を定積条件のもとで温度を上昇させると、エントロピーは増大する。
💡 定積で温度を上げるとΔS=nCv ln(T₂/T₁)>0で、エントロピーは増大。
問6
CH4(g)+H2O(g)→CO(g)+3H2(g)の標準反応熱は、206kJ/molである。この時、CH4(g)の標準生成熱(kJ/mol)として、最も近い値はどれか。ただし、各成分の標準生成熱は以下のとおりとし、(g)は気体状態を、(l)は液体状態を示す。
| 物質 | 標準生成熱 (kJ/mol) |
|---|---|
| H₂O(g) | −242 |
| H₂O(l) | −286 |
| H₂(g) | 0 |
| CO(g) | −111 |
- (1) 75
- (2) 31
- (3) 0
- (4) -31
- (5) -75
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。計算結果と最も近い値は選択肢 (5)。計算過程は下記参照。
📐 計算方法
- Step 1ヘスの法則: 標準反応熱=生成系(右辺)の標準生成熱の和−反応系(左辺)の標準生成熱の和。H2Oは気体(g)の値を用いる。
- Step 2206 = (-111 + 3×0) − (H_CH4(g) − 242)
- Step 3H_CH4(g) = -111 + 0 + 242 − 206 = -75 kJ/mol。
✓ 正解: (5) -75 kJ/mol
- H2O(l)とH2O(g)の取り違え。符号の正負
問7
化学反応に関する次の記述のうち、誤っているものはどれか。
- (1) 触媒は平衡定数に影響を与え、反応速度を増加させる機能を持つ。
- (2) 触媒と反応物質が異なる相にある触媒反応を不均一触媒反応という。
- (3) 温度一定の条件では、速度定数はその反応に固有な定数である。
- (4) 温度一定の条件では、一次反応において反応速度は反応物質の濃度に比例する。
- (5) アレニウスの式によれば、速度定数の対数と絶対温度の逆数は直線関係を示す。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ⚠ 誤っている
触媒は平衡定数に影響を与え、反応速度を増加させる機能を持つ。
→ 正しくは: 平衡定数には影響を与えず
💡 触媒は活性化エネルギーの低い経路をつくり反応速度を上げるが、平衡（平衡定数）は変えない。
(2) ✓ 正しい
触媒と反応物質が異なる相にある触媒反応を不均一触媒反応という。
💡 触媒と反応物質の相が異なる反応が不均一触媒反応（固体触媒なら接触反応）。
(3) ✓ 正しい
温度一定の条件では、速度定数はその反応に固有な定数である。
💡 速度定数は温度が一定なら反応ごとに固有の定数。
(4) ✓ 正しい
温度一定の条件では、一次反応において反応速度は反応物質の濃度に比例する。
💡 一次反応の反応速度はv=k[A]で、反応物質の濃度に比例。
(5) ✓ 正しい
アレニウスの式によれば、速度定数の対数と絶対温度の逆数は直線関係を示す。
💡 アレニウスの式ln k=ln A−Ea/(RT)から、ln kと1/Tは直線関係。
問8
気体燃料の発熱量に関する次の記述のうち、誤っているものはどれか。
- (1) 一般に気体燃料の発熱量は、標準状態における1m³あたりの値で示す。
- (2) 総発熱量は、真発熱量より小さい。
- (3) 可燃性ガスを不完全燃焼させた場合に得られる熱量は、完全燃焼させた場合に得られる熱量より小さい。
- (4) 混合ガスは、その組成によって発熱量が変わる。
- (5) メタンやプロパンのような飽和炭化水素では、分子中の炭素数が多いほど単位体積あたりの発熱量が大きい。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ✓ 正しい
一般に気体燃料の発熱量は、標準状態における1m³あたりの値で示す。
💡 気体燃料の発熱量は、標準状態1m³あたりの値で表す。
(2) ⚠ 誤っている
総発熱量は、真発熱量より小さい。
→ 正しくは: 総発熱量は、真発熱量に等しいか、それより大きい
💡 総発熱量＝真発熱量＋水蒸気の凝縮潜熱で、総発熱量は真発熱量と同じか大きい（COのように水素を含まない燃料では等しい）。
(3) ✓ 正しい
可燃性ガスを不完全燃焼させた場合に得られる熱量は、完全燃焼させた場合に得られる熱量より小さい。
💡 不完全燃焼ではCO等の未燃分が残るため、得られる熱量は完全燃焼より小さい。
(4) ✓ 正しい
混合ガスは、その組成によって発熱量が変わる。
💡 混合ガスの発熱量は、各成分の発熱量×体積割合の和で、組成で変わる。
(5) ✓ 正しい
メタンやプロパンのような飽和炭化水素では、分子中の炭素数が多いほど単位体積あたりの発熱量が大きい。
💡 飽和炭化水素は炭素数が多いほど1m³あたりの発熱量が大きい（メタン<エタン<プロパン）。
問9
メタン90vol%、プロパン10vol%の混合燃料1m³を空気15m³で燃焼させた場合の空気比として最も近い値はどれか。ただし、気体は標準状態(0℃、101325Pa)とし、空気中の酸素濃度は20vol%とする。
- (1) 1.1
- (2) 1.2
- (3) 1.3
- (4) 1.4
- (5) 1.5
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢 (3)。計算過程は下記参照。
📐 計算方法
- Step 1メタン: CH4+2O2→CO2+2H2O。理論酸素量=2m³、理論空気量=2/0.2=10m³。
- Step 2プロパン: C3H8+5O2→3CO2+4H2O。理論酸素量=5m³、理論空気量=5/0.2=25m³。
- Step 3混合燃料(メタン0.9m³+プロパン0.1m³)の理論空気量=10×0.9+25×0.1=11.5m³。
- Step 4空気比=供給空気量/理論空気量=15/11.5≒1.3。
✓ 正解: (3) 1.3
- 混合燃料の理論空気量を体積割合で加重平均し忘れる
問10
管内流動に関する次の記述のうち、誤っているものはどれか。
- (1) 流れの中の速度ベクトルが時間変化しない場合を定常流、時間変化する場合を非定常流という。
- (2) 非圧縮性、非粘性流体の定常流では、単位体積あたりの運動エネルギー、位置エネルギー、圧力エネルギーの総和は、流線上で一定である。
- (3) レイノルズ数は、直円管の流れにおいては、平均流速に内径を掛け、動粘度で割ることで算出することができる。
- (4) 内径が変化する円管内を非圧縮性流体が流れる定常流において、各断面を単位時間に通過する流体の質量は、内径によらず一定である。
- (5) 層流から乱流に遷移するときのレイノルズ数である臨界レイノルズ数は、助走区間の状態や流路形状によらず一定である。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ✓ 正しい
流れの中の速度ベクトルが時間変化しない場合を定常流、時間変化する場合を非定常流という。
💡 速度ベクトルが時間変化しない流れが定常流、時間変化する流れが非定常流。
(2) ✓ 正しい
非圧縮性、非粘性流体の定常流では、単位体積あたりの運動エネルギー、位置エネルギー、圧力エネルギーの総和は、流線上で一定である。
💡 ベルヌーイの定理：非圧縮性・非粘性の定常流では、運動・位置・圧力エネルギーの和が流線上で一定。
(3) ✓ 正しい
レイノルズ数は、直円管の流れにおいては、平均流速に内径を掛け、動粘度で割ることで算出することができる。
💡 レイノルズ数Re=ud/ν（平均流速×内径÷動粘度）。
(4) ✓ 正しい
内径が変化する円管内を非圧縮性流体が流れる定常流において、各断面を単位時間に通過する流体の質量は、内径によらず一定である。
💡 質量保存（連続の式）により、各断面を通過する質量流量は内径によらず一定。
(5) ⚠ 誤っている
層流から乱流に遷移するときのレイノルズ数である臨界レイノルズ数は、助走区間の状態や流路形状によらず一定である。
→ 正しくは: 助走区間の状態や流路形状によって変わる
💡 臨界レイノルズ数（およそ2300）は、助走区間の状態や流路形態によって変わる。
問11

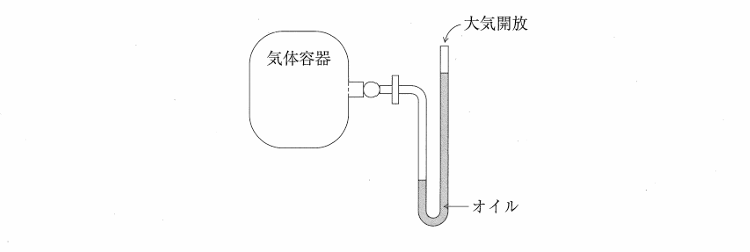

オイルを用いたマノメーターを気体容器に接続した。マノメーターの管内径は8mm、液面の高低差は500mmのとき、容器内のゲージ圧力(kPa)として最も近い値はどれか。ただし、オイルの密度は900kg/m³、重力加速度は9.8m/s²とする。
- (1) 1.1
- (2) 2.2
- (3) 3.3
- (4) 4.4
- (5) 5.5
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢 (4)。計算過程は下記参照。
📐 計算方法
- Step 1ゲージ圧ΔP=封液の密度ρ×重力加速度g×封液の高さH。管内径は計算に無関係。
- Step 2ρ=900kg/m³、g=9.8m/s²、H=500mm=0.5m。
- Step 3ΔP=900×9.8×0.5=4410Pa≒4.4kPa。
✓ 正解: (4) 4.4 kPa
- 管内径8mmを計算に使ってしまう誤り(ゲージ圧に無関係)
問12
熱伝導率が0.01W/(m・K)の断熱材Aを低温側に、熱伝導率が0.02W/(m・K)の断熱材Bを高温側に積層して平面炉壁を構成した。低温側表面温度が100℃、高温側表面温度が400℃、断熱材Aと断熱材Bの境界の温度が300℃のとき熱流束は10W/m²であった。このときの炉壁の厚さ(m)として、最も近い値はどれか。ただし、断熱材Aと断熱材Bの接触熱抵抗は無視する。
- (1) 0.35
- (2) 0.40
- (3) 0.45
- (4) 0.50
- (5) 0.55
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢 (2)。計算過程は下記参照。
📐 計算方法
- Step 1熱流束q=熱伝導率λ×温度差/厚さ。A・Bで熱流束は等しい(10W/m²)。
- Step 2断熱材A: λ=0.01、ΔT=300-100=200K → L_A=0.01×200/10=0.2m。
- Step 3断熱材B: λ=0.02、ΔT=400-300=100K → L_B=0.02×100/10=0.2m。
- Step 4炉壁厚さ=L_A+L_B=0.2+0.2=0.4m。
✓ 正解: (2) 0.40 m
- A層とB層の温度差の取り違え。厚さを合算し忘れる
問13
高温流体の入口温度が220℃で出口温度が56℃である熱交換器がある。低温流体の温度効率が0.4で出口温度が97℃の場合、高温流体の温度効率として最も近い値はどれか。
- (1) 0.25
- (2) 0.35
- (3) 0.67
- (4) 0.80
- (5) 0.86
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢 (4)。計算過程は下記参照。
📐 計算方法
- Step 1高温流体の温度効率=(T_H1-T_H2)/(T_H1-T_L1)、低温流体の温度効率=(T_L2-T_L1)/(T_H1-T_L1)。
- Step 2低温流体: 0.4=(97-T_L1)/(220-T_L1) → 0.4×(220-T_L1)=97-T_L1 → (1-0.4)T_L1=97-88=9 → T_L1=9/0.6=15℃。
- Step 3高温流体の温度効率=(220-56)/(220-15)=164/205≒0.8。
✓ 正解: (4) 0.80
- 低温流体の温度効率から低温入口温度$T_{L1}$を先に求める手順を飛ばす
- 高温・低温の温度効率の和が1になると考え、1−0.4＝0.6 から(3)0.67を選ぶ
問14
金属材料に関する次の記述のうち、誤っているものはどれか。
- (1) 炭素原子を固溶したα鉄をフェライトといい、炭素原子を固溶したγ鉄をオーステナイトという。
- (2) 鉄鋼材料の疲労破壊では、耐久限度が存在し、それ以下の応力振幅では繰返し荷重に破断しないで耐えるようになる。
- (3) クリープは、一定応力の下で時間とともにひずみが増加する現象である。
- (4) 炭素鋼に不純物として含まれるリン(P)は、硬さや引張強さを低下させる。
- (5) 炭素鋼は、一般に炭素量が増加すると引張強さが増し、伸びは減少する。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ✓ 正しい
炭素原子を固溶したα鉄をフェライトといい、炭素原子を固溶したγ鉄をオーステナイトという。
💡 炭素を固溶したα鉄がフェライト、γ鉄がオーステナイト。
(2) ✓ 正しい
鉄鋼材料の疲労破壊では、耐久限度が存在し、それ以下の応力振幅では繰返し荷重に破断しないで耐えるようになる。
💡 鉄鋼材料には耐久限度（疲労限度）があり、それ以下の応力振幅では繰返し荷重で破断しない。
(3) ✓ 正しい
クリープは、一定応力の下で時間とともにひずみが増加する現象である。
💡 一定応力のもとで時間とともにひずみが増加する現象がクリープ。
(4) ⚠ 誤っている
炭素鋼に不純物として含まれるリン(P)は、硬さや引張強さを低下させる。
→ 正しくは: 硬さや引張強さを増加させる
💡 リン（P）は硬さや引張強さを増し、伸びを減らし、延性−ぜい性遷移温度を高める（もろくする）。
(5) ✓ 正しい
炭素鋼は、一般に炭素量が増加すると引張強さが増し、伸びは減少する。
💡 炭素鋼は炭素量が増えると引張強さが増し、伸びは減少。
問15
氷点以下で使用する低温用材料に要求される一般的な性質に関する次の記述のうち、誤っているものはどれか。
- (1) 低温において脆性破壊を起こさないこと。
- (2) 低温において十分な強度を有すること。
- (3) 溶接性、加工性が良いこと。
- (4) 内容物に対して耐食性があること。
- (5) 黒鉛化現象によって強度が著しく低下しないこと。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。下記 各選択肢の判定 を参照。
🔍 各選択肢の判定
(1) ✓ 正しい
低温において脆性破壊を起こさないこと。
💡 低温用材料の要件の一つ：低温で脆性破壊（低温ぜい性）を起こさないこと。
(2) ✓ 正しい
低温において十分な強度を有すること。
💡 低温用材料の要件の一つ：低温で十分な強度を有すること。
(3) ✓ 正しい
溶接性、加工性が良いこと。
💡 低温用材料の要件の一つ：溶接性・加工性が良いこと。
(4) ✓ 正しい
内容物に対して耐食性があること。
💡 低温用材料の要件の一つ：内容物に対して耐食性があること。
(5) ⚠ 誤っている
黒鉛化現象によって強度が著しく低下しないこと。
→ 正しくは: （低温用材料の要件ではない）
💡 黒鉛化は炭素鋼を450℃程度以上の高温で使うときに強度を下げる現象で、低温用材料の要件ではない（要件は低温ぜい性・強度・溶接性加工性・耐食性の4つ）。
問1
都市ガスの原料に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) LNG貯槽内でLNGが層状化した場合、上層液は側壁からの入熱及び下層液との界面からのわずかな入熱によりボイルオフガス(BOG)を発生することで、徐々に濃縮し液密度が低下する。
- (ロ) バイオガスは、下水、食品廃棄物等の水分の多い有機物を無酸素状態でメタン発酵させて得られ、その組成はほとんどがメタンと窒素である。
- (ハ) LNGを取り扱う際に液封が起こると、外気熱による温度の上昇により、LNGが膨張しようとするため、内部の圧力が上昇し、フランジ等の弱い部分が破壊されるおそれがある。
- (ニ) メタンは、常温では空気の約半分の重さであり拡散しやすいが、約-110℃以下の低温では、常温の空気より重いので地表面での滞留に注意する必要がある。
- (ホ) LNGは急激な圧力上昇や温度低下により、配管中でベーパーロックが起こることがあり、送液が不可能になる等のおそれがある。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
LNG貯槽内でLNGが層状化した場合、上層液は側壁からの入熱及び下層液との界面からのわずかな入熱によりボイルオフガス(BOG)を発生することで、徐々に濃縮し液密度が低下する。
→ 正しくは: 液密度が上昇する
💡 層状化した上層液はBOGの発生で軽質分（メタン）が減って濃縮し、液密度が上昇する。下層液は入熱で液温が上がり密度が低下し、両者が逆転するとロールオーバーに至る
(ロ) ⚠ 誤っている
バイオガスは、下水、食品廃棄物等の水分の多い有機物を無酸素状態でメタン発酵させて得られ、その組成はほとんどがメタンと窒素である。
→ 正しくは: メタンと二酸化炭素
💡 メタン発酵で得られるバイオガスの組成はほとんどがメタンと二酸化炭素
(ハ) ✓ 正しい
LNGを取り扱う際に液封が起こると、外気熱による温度の上昇により、LNGが膨張しようとするため、内部の圧力が上昇し、フランジ等の弱い部分が破壊されるおそれがある。
💡 液封（配管の閉ざされた部分に液が充満した状態）が起こると、外気熱でLNGが膨張しようとして内圧が上昇し、フランジ等の弱い部分が破壊されるおそれがある
(ニ) ✓ 正しい
メタンは、常温では空気の約半分の重さであり拡散しやすいが、約-110℃以下の低温では、常温の空気より重いので地表面での滞留に注意する必要がある。
💡 メタンは常温では空気の約半分の重さで拡散しやすいが、約−110℃以下では空気より重く、地表面での滞留に注意が必要
(ホ) ⚠ 誤っている
LNGは急激な圧力上昇や温度低下により、配管中でベーパーロックが起こることがあり、送液が不可能になる等のおそれがある。
→ 正しくは: 急激な圧力低下や温度上昇
💡 ベーパーロックは急激な圧力低下や温度上昇でLNGが配管中で気化し、送液不能となる現象
問2
都市ガスの製造設備に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) リターンガスブロワは、LNG船のタンク内圧の上昇を防止するための設備である。
- (ロ) ボンネット内に液が封入される形式の低温弁は、一般に、圧力の異常上昇を防ぐため、弁体の両側にディスクホールを設ける。
- (ハ) LNG貯槽の保冷材は、適切な強度を有し、低温域での熱伝導率が小さいこと、吸水率が大きいこと、難燃性・耐熱性に優れていることが要求される。
- (ニ) オープンラック式LNG気化器では、LNGの膜沸騰や飛沫同伴に対する配慮が必要となるが、膜沸騰とは伝熱面のLNGが沸騰し、蒸気膜が形成され、熱伝達性能が向上する状態をいう。
- (ホ) ポンプのキャビテーションを防止するためには、有効吸込ヘッドを必要有効吸込ヘッドより小さくしなければならない。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
リターンガスブロワは、LNG船のタンク内圧の上昇を防止するための設備である。
→ 正しくは: タンク内圧の低下を防止
💡 リターンガスブロワは、LNGの払出しで下がるLNG船のタンク内圧を保つため、BOGを船に返送する設備（内圧低下の防止）
(ロ) ⚠ 誤っている
ボンネット内に液が封入される形式の低温弁は、一般に、圧力の異常上昇を防ぐため、弁体の両側にディスクホールを設ける。
→ 正しくは: 弁体の片側
💡 ボンネット内に液が封入される形式の低温弁は、圧力の異常上昇を防ぐため、弁体の片側にディスクホール（小孔）を設ける
(ハ) ⚠ 誤っている
LNG貯槽の保冷材は、適切な強度を有し、低温域での熱伝導率が小さいこと、吸水率が大きいこと、難燃性・耐熱性に優れていることが要求される。
→ 正しくは: 吸水率が小さいこと
💡 LNG貯槽の保冷材には、適切な強度、低温域での熱伝導率が小さいこと、吸水率が小さいこと、難燃性・耐熱性が求められる
(ニ) ⚠ 誤っている
オープンラック式LNG気化器では、LNGの膜沸騰や飛沫同伴に対する配慮が必要となるが、膜沸騰とは伝熱面のLNGが沸騰し、蒸気膜が形成され、熱伝達性能が向上する状態をいう。
→ 正しくは: 熱伝達性能が低下する
💡 膜沸騰は伝熱面のLNGが沸騰して蒸気膜ができ、熱伝達性能が低下する状態
(ホ) ⚠ 誤っている
ポンプのキャビテーションを防止するためには、有効吸込ヘッドを必要有効吸込ヘッドより小さくしなければならない。
→ 正しくは: 必要有効吸込ヘッドより大きく
💡 キャビテーション防止には、有効吸込ヘッド（NPSHav）を必要有効吸込ヘッド（NPSHre）より大きくする
問3
計装設備及び電気設備に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) フィードフォワード制御とは、制御対象のプロセス量を検出して目標値と比較し、ずれ(偏差)が生じている場合は、目標値に一致させるように制御対象に対して修正動作を行う方式である。
- (ロ) フィードバック制御とは、制御を乱す外的要因(外乱)が発生した場合に、その影響度を予測して外乱に対応する操作を先行し、制御対象に対する修正動作を行う方式である。
- (ハ) 非常用発電設備の容量選定にあたっては、起動する電動機の起動電流が大きく影響するため、負荷の積み上げ合計値よりも十分大きい定格容量のものが必要となる。
- (ニ) 直流電源装置は、交流を出力する無停電電源装置(UPS)に比べ複雑な回路構成となる。
- (ホ) 電気設備において絶縁抵抗の増加や絶縁物の損傷は、短絡や地絡事故につながり、さらには感電や火災等の原因になる。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
フィードフォワード制御とは、制御対象のプロセス量を検出して目標値と比較し、ずれ(偏差)が生じている場合は、目標値に一致させるように制御対象に対して修正動作を行う方式である。
→ 正しくは: フィードバック制御
💡 プロセス量を検出して目標値と比較し、偏差を修正する方式はフィードバック制御。外乱の影響を予測して先行操作するのがフィードフォワード制御
(ロ) ⚠ 誤っている
フィードバック制御とは、制御を乱す外的要因(外乱)が発生した場合に、その影響度を予測して外乱に対応する操作を先行し、制御対象に対する修正動作を行う方式である。
→ 正しくは: フィードフォワード制御
💡 外乱の影響を予測して対応操作を先行させる方式はフィードフォワード制御
(ハ) ✓ 正しい
非常用発電設備の容量選定にあたっては、起動する電動機の起動電流が大きく影響するため、負荷の積み上げ合計値よりも十分大きい定格容量のものが必要となる。
💡 非常用発電設備は電動機の起動電流が大きく影響するため、負荷の積み上げ合計値よりも十分大きい定格容量とする
(ニ) ⚠ 誤っている
直流電源装置は、交流を出力する無停電電源装置(UPS)に比べ複雑な回路構成となる。
→ 正しくは: 単純な回路構成
💡 直流電源装置は整流器と蓄電池で直流を出力し、インバータを持つUPSに比べ回路構成が単純
(ホ) ⚠ 誤っている
電気設備において絶縁抵抗の増加や絶縁物の損傷は、短絡や地絡事故につながり、さらには感電や火災等の原因になる。
→ 正しくは: 絶縁抵抗の低下
💡 絶縁抵抗の低下や絶縁物の損傷は、短絡・地絡事故や感電・火災の原因になる
問4
ガスの成分分析及び発熱量の測定に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) ガス事業法では、ガスの熱量はガスクロマトグラフ法によって得られた成分組成から計算によって求める方法と、ユンカース式流水形ガス熱量計によって測定する方法が規定されている。
- (ロ) 水素炎イオン化検出器(FID)は、水素炎中においてカラムで分離された有機化合物成分が燃焼するときに電極間に発生する電圧を検出する。
- (ハ) ユンカース式流水形ガス熱量計により測定する方法では、試料ガスを完全に燃焼させ、燃焼排ガスを最初のガス温度まで冷却して生成水蒸気を凝縮させる。発生した熱を熱量計に流れる流水に吸収させ、流水量及び流水の入口と出口の温度差から、総発熱量を求める。
- (ニ) ガス事業法では、ガスの使用者に対し、専用の導管により大口供給を行う場合、すべての特殊成分検査を免除される。
- (ホ) 全硫黄の分析方法には、過塩素酸バリウム沈殿滴定法やジメチルスルホナゾⅢ吸光光度法、イオンクロマトグラフ法等がある。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス事業法では、ガスの熱量はガスクロマトグラフ法によって得られた成分組成から計算によって求める方法と、ユンカース式流水形ガス熱量計によって測定する方法が規定されている。
💡 ガス事業法ではガスの熱量を、ガスクロマトグラフ法による成分組成から計算で求める方法と、ユンカース式流水形ガス熱量計で測定する方法が規定されている
(ロ) ⚠ 誤っている
水素炎イオン化検出器(FID)は、水素炎中においてカラムで分離された有機化合物成分が燃焼するときに電極間に発生する電圧を検出する。
→ 正しくは: 電極間に流れる電流
💡 FIDは水素炎中で有機化合物成分が燃焼するときに電極間に流れる電流を検出する
(ハ) ✓ 正しい
ユンカース式流水形ガス熱量計により測定する方法では、試料ガスを完全に燃焼させ、燃焼排ガスを最初のガス温度まで冷却して生成水蒸気を凝縮させる。発生した熱を熱量計に流れる流水に吸収させ、流水量及び流水の入口と出口の温度差から、総発熱量を求める。
💡 ユンカース式は試料ガスを完全燃焼させて排ガスを最初の温度まで冷却し、生成水蒸気の凝縮熱も含めて流水に吸収させ、流水量と出入口温度差から総発熱量を求める
(ニ) ✓ 正しい
ガス事業法では、ガスの使用者に対し、専用の導管により大口供給を行う場合、すべての特殊成分検査を免除される。
💡 ガスの使用者に専用の導管で大口供給を行う場合は、特殊成分検査（全硫黄・硫化水素・アンモニア）が免除される
(ホ) ✓ 正しい
全硫黄の分析方法には、過塩素酸バリウム沈殿滴定法やジメチルスルホナゾⅢ吸光光度法、イオンクロマトグラフ法等がある。
💡 全硫黄の分析方法には過塩素酸バリウム沈殿滴定法、ジメチルスルホナゾⅢ吸光光度法、イオンクロマトグラフ法等がある
問5
都市ガスの付臭に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) パネル法による臭気濃度の測定では、希釈倍数500倍でにおい有り、1000倍でにおい有り、2000倍でにおい無し、4000倍でにおい有り、8000倍でにおい無しの場合、このパネルの感知希釈倍数は、2000倍となる。
- (ロ) 検知管法は、検知剤が充てんされた検知管に一定量の試験ガスを通し、検知剤の変色濃度から付臭剤成分濃度を求める。
- (ハ) 付臭剤は、人間に対し毒性がないこと、土壌透過性が高いこと、生活臭とは明瞭に区別できること等の要件を備えていることが要求される。
- (ニ) ターシャリーブチルメルカプタン(TBM)、ジメチルサルファイド(DMS)、シクロヘキセン(C6H10)のうち、最も閾値が小さいのはジメチルサルファイド(DMS)である。
- (ホ) 付臭室の空気を活性炭にて脱臭を行う場合は、活性炭層の破過に留意し、定期的な活性炭の交換を行う必要がある。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
パネル法による臭気濃度の測定では、希釈倍数500倍でにおい有り、1000倍でにおい有り、2000倍でにおい無し、4000倍でにおい有り、8000倍でにおい無しの場合、このパネルの感知希釈倍数は、2000倍となる。
→ 正しくは: 感知希釈倍数は、1500倍
💡 最初に「におい無し」となった2000倍と、その直前に感知できた1000倍の平均（1000＋2000）/2＝1500倍が感知希釈倍数
(ロ) ⚠ 誤っている
検知管法は、検知剤が充てんされた検知管に一定量の試験ガスを通し、検知剤の変色濃度から付臭剤成分濃度を求める。
→ 正しくは: 変色長さ
💡 検知管法は検知剤の変色した長さから付臭剤成分濃度を求める
(ハ) ✓ 正しい
付臭剤は、人間に対し毒性がないこと、土壌透過性が高いこと、生活臭とは明瞭に区別できること等の要件を備えていることが要求される。
💡 付臭剤の要件として、人間に対し毒性がないこと、土壌透過性が高いこと、生活臭と明瞭に区別できること等がある
(ニ) ⚠ 誤っている
ターシャリーブチルメルカプタン(TBM)、ジメチルサルファイド(DMS)、シクロヘキセン(C6H10)のうち、最も閾値が小さいのはジメチルサルファイド(DMS)である。
→ 正しくは: ターシャリーブチルメルカプタン(TBM)である
💡 最も臭いが強い（閾値が低い）のはTBM
(ホ) ✓ 正しい
付臭室の空気を活性炭にて脱臭を行う場合は、活性炭層の破過に留意し、定期的な活性炭の交換を行う必要がある。
💡 付臭室の空気を活性炭で脱臭する場合は、活性炭層の破過（飽和して臭気成分が漏出すること）に留意し、定期的に交換する
問6
製造所における保安設備に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 気化装置には、液化ガスが液体のまま気化装置から先へ流出することを防止する逆流防止装置の設置が必要である。
- (ロ) 保安電源として確保する自家発電設備の原動機には、ディーゼル機関やガスタービン等が用いられるが、確実な始動が必要なため、液体燃料とガスの切替が可能なデュアルフュエル型は使用してはならない。
- (ハ) 製造設備の運転及び監視に係る制御システムには、サイバー攻撃等からのリスクを判断した上で、適切なセキュリティ対策を講ずる。
- (ニ) 放散処理設備であるベントスタックには、放出したガスが周囲に障害を与えるおそれの無いよう適切な措置を講ずる必要がある。
- (ホ) 遮断装置には、誤操作を防止し、かつ確実に操作することができる措置を講ずることが定められている。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
気化装置には、液化ガスが液体のまま気化装置から先へ流出することを防止する逆流防止装置の設置が必要である。
→ 正しくは: 流出防止装置
💡 液化ガスが液体のまま気化装置から先へ流出するのを防ぐのは流出防止装置（インターロック機構・警報装置等）。逆流防止装置はガスの逆流を防ぐもの
(ロ) ⚠ 誤っている
保安電源として確保する自家発電設備の原動機には、ディーゼル機関やガスタービン等が用いられるが、確実な始動が必要なため、液体燃料とガスの切替が可能なデュアルフュエル型は使用してはならない。
→ 正しくは: デュアルフュエル型も使用されている
💡 自家発電設備の原動機にはディーゼル機関・ガスタービン等が用いられ、液体燃料とガスを切り替えられるデュアルフュエル型も使用されている
(ハ) ✓ 正しい
製造設備の運転及び監視に係る制御システムには、サイバー攻撃等からのリスクを判断した上で、適切なセキュリティ対策を講ずる。
💡 製造設備の運転・監視に係る制御システムには、サイバー攻撃等のリスクを判断したうえで適切なセキュリティ対策を講ずる
(ニ) ✓ 正しい
放散処理設備であるベントスタックには、放出したガスが周囲に障害を与えるおそれの無いよう適切な措置を講ずる必要がある。
💡 ベントスタックは放出したガスにより周囲に障害を与えるおそれのないよう適切な措置を講じなければならない（技省令13条2項）
(ホ) ✓ 正しい
遮断装置には、誤操作を防止し、かつ確実に操作することができる措置を講ずることが定められている。
💡 製造所等の遮断装置には、誤操作を防止し、かつ確実に操作できる措置を講じなければならない（技省令20条1項）
問7
ガス製造設備の建設に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) レベル2地震動に対しては弾性設計法により耐震性能評価を行う。
- (ロ) 耐震設計では、構造物が設置される地盤について、液状化・流動化を考慮する。
- (ハ) 耐震設計を行う上で重要なことは、構造設計、安全設計等があり、安全設計とは想定する地震動に対し、製造設備が地震で損傷しないよう強度計算等により評価し、設計するものである。
- (ニ) あらかじめ確認とは、溶接施工法、溶接士技能が技術基準に適合しているか否かをガス主任技術者が確認するものである。
- (ホ) 溶接方法のうち、シールドガスとしてアルゴン等の不活性ガスを用い、母材と非消耗のタングステン電極との間に発生させるアーク内に溶加材を送り込んで溶接する方法を被覆アーク溶接という。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
レベル2地震動に対しては弾性設計法により耐震性能評価を行う。
→ 正しくは: 構造物の塑性変形能力を期待した設計法（一般にエネルギー法）
💡 レベル2地震動には塑性変形能力を期待した設計法（エネルギー法）で、応答塑性率が許容塑性率を超えないことを確認する。弾性設計法はレベル1地震動に用いる
(ロ) ✓ 正しい
耐震設計では、構造物が設置される地盤について、液状化・流動化を考慮する。
💡 構造物が設置される地盤について、液状化・流動化を考慮した耐震設計を行う
(ハ) ⚠ 誤っている
耐震設計を行う上で重要なことは、構造設計、安全設計等があり、安全設計とは想定する地震動に対し、製造設備が地震で損傷しないよう強度計算等により評価し、設計するものである。
→ 正しくは: 構造設計とは
💡 想定する地震動に対し強度計算等で評価し損傷しないよう設計するのは構造設計。安全設計は異常が生じても設備全体として安全を確保する設計（多重化・フェイルセーフ等）
(ニ) ✓ 正しい
あらかじめ確認とは、溶接施工法、溶接士技能が技術基準に適合しているか否かをガス主任技術者が確認するものである。
💡 保安上重要なガス工作物の溶接では、溶接施工法・溶接士技能が技術基準に適合していることをガス主任技術者があらかじめ確認する
(ホ) ⚠ 誤っている
溶接方法のうち、シールドガスとしてアルゴン等の不活性ガスを用い、母材と非消耗のタングステン電極との間に発生させるアーク内に溶加材を送り込んで溶接する方法を被覆アーク溶接という。
→ 正しくは: ティグ溶接(TIG)という
💡 不活性ガスをシールドガスとし、非消耗のタングステン電極とのアーク内に溶加材を送る方法はティグ溶接。被覆アーク溶接は被覆剤を塗った溶接棒を用いる
問8
製造設備の保全に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 異種金属接触腐食は、電位の異なる金属間に腐食電池が形成され、電位が卑な方の金属がアノード、貴な方の金属がカソードとなり、前者の腐食が進行する。
- (ロ) 溶接部分の母材、熱影響部、溶接金属ではそれぞれ組織と硬度が異なる。このため、硬度の低い部分に集中して繰り返しひずみを受けることとなり、疲労強度の低下につながる。
- (ハ) 経時保全とは、設備が予定の累積運転時間に達したときに行う保全のことである。
- (ニ) 応力腐食割れとは、引張応力(残留応力を含む。)発生下にある金属に腐食作用が働いて、破断応力以下であるにもかかわらず割れが生ずる現象をいう。
- (ホ) ポンプのインペラのように気泡の発生と破壊を繰り返す結果生ずる孔食状の腐食は、腐食疲労と呼ばれる。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
異種金属接触腐食は、電位の異なる金属間に腐食電池が形成され、電位が卑な方の金属がアノード、貴な方の金属がカソードとなり、前者の腐食が進行する。
💡 異種金属接触腐食では電位が卑な金属がアノード、貴な金属がカソードとなり、卑な金属の腐食が進む
(ロ) ✓ 正しい
溶接部分の母材、熱影響部、溶接金属ではそれぞれ組織と硬度が異なる。このため、硬度の低い部分に集中して繰り返しひずみを受けることとなり、疲労強度の低下につながる。
💡 溶接部は母材・熱影響部・溶接金属で組織と硬度が異なり、硬度の低い部分に繰り返しひずみが集中して疲労強度が低下する
(ハ) ✓ 正しい
経時保全とは、設備が予定の累積運転時間に達したときに行う保全のことである。
💡 設備が予定の累積運転時間に達したときに行う保全が経時保全
(ニ) ✓ 正しい
応力腐食割れとは、引張応力(残留応力を含む。)発生下にある金属に腐食作用が働いて、破断応力以下であるにもかかわらず割れが生ずる現象をいう。
💡 応力腐食割れは引張応力（残留応力を含む）下の金属に腐食作用が働き、破断応力以下でも割れが生じる現象
(ホ) ⚠ 誤っている
ポンプのインペラのように気泡の発生と破壊を繰り返す結果生ずる孔食状の腐食は、腐食疲労と呼ばれる。
→ 正しくは: キャビテーションエロージョン
💡 インペラ等で気泡の発生と破壊を繰り返して生じる孔食状の腐食はキャビテーションエロージョン。腐食疲労は腐食環境で繰り返し応力を受けて疲労強度が下がる現象
問9
環境及び省エネルギーに関する次の記述のうち、誤っているものはいくつあるか。
- (イ) サーマルNOXの発生は、燃焼雰囲気の温度が低く、酸素濃度が高いほど、また滞留時間が長いほど増加する傾向がある。
- (ロ) 圧力回収設備(膨張タービン)を導入することは、エネルギー使用の合理化に有効な施策である。
- (ハ) モーターのようにコイル要素を持った負荷の場合、電圧に比べ電流が遅れた波形状態になっているため、力率改善による省エネルギーが期待できる。
- (ニ) 冷熱発電のLNG直接膨張方式は、冷熱エネルギーを圧力エネルギーへ変換して発電するため、システムが単純で市中送出ガス圧力により出力が左右されない。
- (ホ) 特別管理産業廃棄物のうち、廃PCBや廃石綿は、特定有害産業廃棄物に指定されている。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
サーマルNOXの発生は、燃焼雰囲気の温度が低く、酸素濃度が高いほど、また滞留時間が長いほど増加する傾向がある。
→ 正しくは: 燃焼雰囲気の温度が高く
💡 サーマルNOxは燃焼温度が高いほど、酸素濃度が高いほど、高温での滞留時間が長いほど増加する
(ロ) ✓ 正しい
圧力回収設備(膨張タービン)を導入することは、エネルギー使用の合理化に有効な施策である。
💡 圧力回収設備（膨張タービン）の導入は、エネルギー使用の合理化に有効な施策
(ハ) ✓ 正しい
モーターのようにコイル要素を持った負荷の場合、電圧に比べ電流が遅れた波形状態になっているため、力率改善による省エネルギーが期待できる。
💡 コイルを持つ負荷は電流が電圧より遅れ力率が下がるため、進相コンデンサ等で力率を1に近づけると省エネルギーになる
(ニ) ⚠ 誤っている
冷熱発電のLNG直接膨張方式は、冷熱エネルギーを圧力エネルギーへ変換して発電するため、システムが単純で市中送出ガス圧力により出力が左右されない。
→ 正しくは: 出力が左右される
💡 LNG直接膨張方式は気化器出口と市中送出ガスの圧力差を利用するため、システムは単純だが市中送出ガス圧力により出力が左右される
(ホ) ✓ 正しい
特別管理産業廃棄物のうち、廃PCBや廃石綿は、特定有害産業廃棄物に指定されている。
💡 特別管理産業廃棄物のうち、さらに特定有害産業廃棄物が定められ、廃PCB・廃石綿等が該当する
問10
A点からB点に至る1本の低圧導管において、AB間の流量がQであったときの圧力損失は0.6kPaであった。B点でガス使用量が増加するため、口径が2倍の導管に全区間入れ替えを行った結果、圧力損失は0.3kPaとなった。増量後の流量の値として最も近いものはどれか。ただし、高低差は考慮しないものとする。
- (1) 1.4Q
- (2) 2.0Q
- (3) 2.8Q
- (4) 4.0Q
- (5) 5.6Q
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢 (4)。計算過程は下記参照。
📐 計算方法
- Step 1低圧導管の流量公式 Q=k√(H×D⁵)(H:圧力損失, D:口径)。最初: Q1=k√(0.6×D⁵)。
- Step 2口径2倍・圧力損失0.3: Q=k√(0.3×(2D)⁵)。
- Step 3比をとる: Q/Q1=√(0.3×2⁵/0.6)=√(0.3×32/0.6)=√16=4。
- Step 4Q=4Q1=4.0Q。
✓ 正解: (4) 4.0Q
- 口径の5乗(D⁵)を忘れる、または2乗としてしまう
問11
整圧器に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) フィッシャー式整圧器は、需要家のガス使用量が減少すれば駆動圧力は上昇する。
- (ロ) パイロット式整圧器は、パイロットで二次圧力の小さな変化を増幅してメインガバナーを作動させるため、ロックアップは小さくなる。
- (ハ) パイロット式アンローディング型整圧器は、メインバルブが全開時に駆動圧力が最も高くなるため、この駆動圧力以上の一次圧力が確保されないとメインバルブが全開不能となる。
- (ニ) アキシャルフロー式(軸流式)整圧器の二次圧力異常低下の原因の1つとして、パイロットバルブの締め切り不良が考えられる。
- (ホ) 高圧整圧器に付属するラインヒーターには、温水槽加熱方式や温水循環加熱方式がある。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
フィッシャー式整圧器は、需要家のガス使用量が減少すれば駆動圧力は上昇する。
→ 正しくは: 駆動圧力は低下する
💡 フィッシャー式（ローディング型）は、需要家のガス使用量が減少すると駆動圧力が低下しメインバルブ開度が減少する
(ロ) ✓ 正しい
パイロット式整圧器は、パイロットで二次圧力の小さな変化を増幅してメインガバナーを作動させるため、ロックアップは小さくなる。
💡 パイロット式は二次圧力の小さな変化を増幅してメインガバナーを作動させるため、直動式よりオフセット・ロックアップが小さい
(ハ) ⚠ 誤っている
パイロット式アンローディング型整圧器は、メインバルブが全開時に駆動圧力が最も高くなるため、この駆動圧力以上の一次圧力が確保されないとメインバルブが全開不能となる。
→ 正しくは: 全閉時に駆動圧力が最も高くなるため、この駆動圧力以上の一次圧力が確保されないとメインバルブが閉止不能
💡 アンローディング型はメインバルブ全閉時に駆動圧力が最も高く、それ以上の一次圧力がないと閉止不能。全開時に最高・全開不能となるのはローディング型
(ニ) ⚠ 誤っている
アキシャルフロー式(軸流式)整圧器の二次圧力異常低下の原因の1つとして、パイロットバルブの締め切り不良が考えられる。
→ 正しくは: 二次圧力異常上昇
💡 アキシャルフロー式でパイロットの締め切り不良が起こると駆動圧力の制御が効かず二次圧力が異常上昇する
(ホ) ✓ 正しい
高圧整圧器に付属するラインヒーターには、温水槽加熱方式や温水循環加熱方式がある。
💡 高圧整圧器の減圧による断熱膨張の温度降下を防ぐラインヒーターには、温水槽加熱方式と温水循環加熱方式がある
問12
ガスメーターに関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 渦流式ガスメーターは、カルマン渦の発生周波数から瞬時流量を測定する。
- (ロ) タービン式ガスメーターは、羽根車の回転速度が流速に比例する原理を利用したメーターであり、ガスの圧力にかかわらず圧力補正が不要である。
- (ハ) 不動は、バルブと計量室の出入り口が水分の凍結により動かなくなる場合等、ガスがメーターを通過できない故障である。
- (ニ) 器差不良は、使用中のメーターの器差が計量法で定められた検定公差を外れる故障である。
- (ホ) マイコンメーターに内蔵している感震器は、少々の傾斜状態であれば、自動水平調整を行う。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
渦流式ガスメーターは、カルマン渦の発生周波数から瞬時流量を測定する。
💡 渦流式は、カルマン渦の数から積算流量を、渦の発生周波数から瞬時流量を測定する
(ロ) ⚠ 誤っている
タービン式ガスメーターは、羽根車の回転速度が流速に比例する原理を利用したメーターであり、ガスの圧力にかかわらず圧力補正が不要である。
→ 正しくは: ガスの圧力が高い場合には圧力補正が必要
💡 タービン式は圧力の高い場合には圧力補正装置を取り付け、基準状態に換算したガス量を積算指示させる
(ハ) ⚠ 誤っている
不動は、バルブと計量室の出入り口が水分の凍結により動かなくなる場合等、ガスがメーターを通過できない故障である。
→ 正しくは: 不通
💡 バルブと計量室の出入口の凍結等でガスがメーターを通過できない故障は不通。不動はガスは通過するが指針が動かない故障
(ニ) ⚠ 誤っている
器差不良は、使用中のメーターの器差が計量法で定められた検定公差を外れる故障である。
→ 正しくは: 使用公差
💡 器差不良は、使用中のメーターの器差が計量法で規定された使用公差を外れる故障。検定公差は検定を受ける際の許容器差
(ホ) ✓ 正しい
マイコンメーターに内蔵している感震器は、少々の傾斜状態であれば、自動水平調整を行う。
💡 マイコンメーターの感震器はメーターに内蔵されるため、少々の傾斜状態でも自動水平調整を行う
問13
口径200mmの鋼管を用い、長さ20mで両端を堅固に固定した架管を冬期(設置時管体温度:-10℃)に設置した。この架管が夏期に直射日光を受け、管全体の温度が50℃になった場合に生ずる応力(N/mm²)として最も近い値はどれか。ただし、鋼管の線膨張係数は1×10⁻⁵(1/℃)、ヤング率2×10⁵(N/mm²)とし、内圧や自重は無視する。
- (1) 12
- (2) 60
- (3) 100
- (4) 120
- (5) 600
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢 (4)。計算過程は下記参照。
📐 計算方法
- Step 1両端固定の架管の温度応力 σ=E×α×ΔT。
- Step 2E=2×10⁵N/mm²、α=1×10⁻⁵(1/℃)、ΔT=50-(-10)=60℃。
- Step 3σ=2×10⁵×1×10⁻⁵×60=120N/mm²。
✓ 正解: (4) 120 N/mm²
- 温度差を符号込みで取り違える。口径200mmは応力に無関係
問14
選択排流法及び強制排流法に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 選択排流法は、導管と電気鉄道のレールを電気的に接続し、導管に流れる電流をレールに帰流させる方法である。
- (ロ) 選択排流法は、電気鉄道が走行していない場合は電気防食の効果が得られない。
- (ハ) 強制排流法は、外部電源法よりも安価に設置できる。
- (ニ) 強制排流法は、常時防食が可能である。
- (ホ) 強制排流法は、他の金属構造物への干渉及び過防食を考慮する必要があるが、選択排流法は考慮する必要がない。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
選択排流法は、導管と電気鉄道のレールを電気的に接続し、導管に流れる電流をレールに帰流させる方法である。
💡 選択排流法は導管と電気鉄道のレールを接続し、導管を流れる電流をレールに帰流させる方法（逆流防止の整流器入り）
(ロ) ✓ 正しい
選択排流法は、電気鉄道が走行していない場合は電気防食の効果が得られない。
💡 選択排流法は電車が走行していないと防食効果が得られないため、他の電気防食法との併用が必要
(ハ) ✓ 正しい
強制排流法は、外部電源法よりも安価に設置できる。
💡 強制排流法は外部電源法と選択排流法を組み合わせた方法で、外部電源法に比べて安価
(ニ) ✓ 正しい
強制排流法は、常時防食が可能である。
💡 強制排流法は直流電源装置でレールへ強制的に排流するため、導管を常時防食状態とすることができる
(ホ) ⚠ 誤っている
強制排流法は、他の金属構造物への干渉及び過防食を考慮する必要があるが、選択排流法は考慮する必要がない。
→ 正しくは: 選択排流法も考慮する必要がある
💡 選択排流法も電流の制御が難しく、他の金属構造物への干渉及び過防食を考慮する必要がある
問15
導管の工事に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 外径80mm以上の低圧本支管を道路に埋設するにあたっては、管の表面におおむね3mの間隔で占用物件の名称、管理者、埋設年、ガスの圧力をテープ等で明示する。
- (ロ) 機械的接合は、主として鋳鉄管又は口径80mm以下の小口径の鋼管の接合に使用される。
- (ハ) 埋設配管部の周囲温度が常時50℃となる場所にポリエチレン管を設置した。
- (ニ) ガス濃度が0.4～100%で作動するガス検知器を用いて、通ずるガスの圧力により、既設管との連絡部の気密試験を実施した。
- (ホ) 酸素欠乏のおそれのある作業場所で酸素濃度を測定し、その測定結果を1年間保存し破棄した。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
外径80mm以上の低圧本支管を道路に埋設するにあたっては、管の表面におおむね3mの間隔で占用物件の名称、管理者、埋設年、ガスの圧力をテープ等で明示する。
→ 正しくは: おおむね2m以下の間隔
💡 高・中圧の本支管及び外径80mm以上の低圧本支管には、表面におおむね2m以下の間隔で名称・管理者・埋設年・圧力を明示したテープを巻く
(ロ) ✓ 正しい
機械的接合は、主として鋳鉄管又は口径80mm以下の小口径の鋼管の接合に使用される。
💡 機械的接合は主として鋳鉄管又は口径80mm以下の小口径の鋼管の接合に使用される
(ハ) ⚠ 誤っている
埋設配管部の周囲温度が常時50℃となる場所にポリエチレン管を設置した。
→ 正しくは: ポリエチレン管は設置しない（常時40℃以上となる場所は不可）
💡 ポリエチレン管は、配管部の周囲温度が常時40℃以上となる場所に設置してはならない
(ニ) ⚠ 誤っている
ガス濃度が0.4～100%で作動するガス検知器を用いて、通ずるガスの圧力により、既設管との連絡部の気密試験を実施した。
→ 正しくは: 0.2%以下
💡 既設管との連絡部で規定圧力の気密試験ができない場合は、通ずるガスの圧力で、ガス濃度0.2%以下で作動するガス検知器等により漏れのないことを確認する
(ホ) ⚠ 誤っている
酸素欠乏のおそれのある作業場所で酸素濃度を測定し、その測定結果を1年間保存し破棄した。
→ 正しくは: 3年間保存
💡 酸素欠乏危険場所の酸素濃度の測定結果は記録し、3年間保存しなければならない
問16
溶接と非破壊試験に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 溶接金属とは、溶接中に溶融凝固した金属のことで、溶加材及び母材の両者が溶け合ったものをいう。
- (ロ) 被覆アーク溶接棒の被覆剤には、効用のひとつとして上向きその他種々の位置の溶接を容易にすることがあげられる。
- (ハ) ミグ溶接は、シールドガスの主成分として、不活性ガスに炭酸ガスを混合したものを使用する。
- (ニ) 放射線透過試験の内部フィルム撮影法は、放射線源が管の外部にあり、管の内側にフィルムを取り付けて、全周を同時に撮影する方法である。
- (ホ) 放射線透過写真によるきずの種別は、第1種から第4種に区別される。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
溶接金属とは、溶接中に溶融凝固した金属のことで、溶加材及び母材の両者が溶け合ったものをいう。
💡 溶接金属は溶接中に溶融凝固した金属で、溶着金属（主に溶加材）と溶融部（主に母材）からなる。溶加材及び母材の両者が溶け合ったもの
(ロ) ✓ 正しい
被覆アーク溶接棒の被覆剤には、効用のひとつとして上向きその他種々の位置の溶接を容易にすることがあげられる。
💡 被覆剤の効用には、アークの安定、溶接金属の大気からの保護、凝固・冷却の緩和、上向きその他種々の位置の溶接を容易にする等がある
(ハ) ⚠ 誤っている
ミグ溶接は、シールドガスの主成分として、不活性ガスに炭酸ガスを混合したものを使用する。
→ 正しくは: マグ溶接
💡 シールドガスに不活性ガスと炭酸ガスの混合ガスを使うのはマグ溶接。ミグ溶接は不活性ガス（アルゴン等）のみ
(ニ) ⚠ 誤っている
放射線透過試験の内部フィルム撮影法は、放射線源が管の外部にあり、管の内側にフィルムを取り付けて、全周を同時に撮影する方法である。
→ 正しくは: 全周を分割して撮影
💡 内部フィルム撮影法は線源を管の外部に置き、管の内側にフィルムを取り付けて全周を分割して撮影する
(ホ) ✓ 正しい
放射線透過写真によるきずの種別は、第1種から第4種に区別される。
💡 放射線透過写真によるきずの種別は第1種から第4種に区別される（第1種＝丸いブローホール等、第4種＝タングステン巻込み）
問17
導管の維持管理に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 低圧導管の管体に亀裂が発生したので、恒久修理として金属テープによる外面シールを行った。
- (ロ) 低圧導管の管体に腐食孔が発生したので、恒久修理として樹脂ライニング系の更生修理工法を施した。
- (ハ) パイプロケーターは、地中に向け超音波を入射し、埋設管で反射した超音波をとらえて埋設位置を探査するものである。
- (ニ) 半導体式ガス検知器の検知可能なガスは可燃性ガスに限られる。
- (ホ) 高圧導管のフランジ部から漏えいが発生したので、溶接スリーブ工法で修理した。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
低圧導管の管体に亀裂が発生したので、恒久修理として金属テープによる外面シールを行った。
→ 正しくは: 鋼製修理バンド溶接、割スリーブ取付け又は管体切断取り替え
💡 金属テープによる外面シールは低圧管の腐食・損傷孔の修理用で、亀裂・折損には使えない。亀裂は鋼製修理バンド・割スリーブ・管体切断取り替え
(ロ) ⚠ 誤っている
低圧導管の管体に腐食孔が発生したので、恒久修理として樹脂ライニング系の更生修理工法を施した。
→ 正しくは: 鋼製修理バンド溶接、金属テープによる外面シール又は管体切断取り替え
💡 本支管の管体の腐食孔の恒久修理は、プラグ止め・修理用サドル・鋼製修理バンド・割スリーブ・金属テープ外面シール（低圧）・管体切断取り替え。更生修理工法は継手部の漏えい修理や漏えい予防に用いる
(ハ) ⚠ 誤っている
パイプロケーターは、地中に向け超音波を入射し、埋設管で反射した超音波をとらえて埋設位置を探査するものである。
→ 正しくは: 電磁誘導法の原理により埋設位置（平面的位置及び深さ）を間接的に探査する
💡 パイプロケーターは電磁誘導法で埋設位置を間接的に探査する。電波を入射して反射波を捉えるのは地中探査レーダー（超音波ではなく電磁波）
(ニ) ⚠ 誤っている
半導体式ガス検知器の検知可能なガスは可燃性ガスに限られる。
→ 正しくは: 可燃性ガスに限定されない
💡 半導体式は半導体表面へのガス吸着による電導度変化を利用し、燃焼熱を使わないので可燃性ガスでなくても検知可能
(ホ) ⚠ 誤っている
高圧導管のフランジ部から漏えいが発生したので、溶接スリーブ工法で修理した。
→ 正しくは: ボルト等の増締めやガスケット類の取り替え
💡 高圧導管のフランジ部の漏えいは、ボルト等の増締め、ガスケット類の取り替え、損傷によってはフランジ部の切断取り替え（応急は応急修理用リング）。溶接スリーブ工法は貫通に至らない管体損傷用
問18
地震対策に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 高圧導管の液状化に対する耐震性評価において、終局限界状態とは、その限界を超えると導管が気密機能を失い、設計の目的とする耐震性能を確保できなくなる状態をいう。
- (ロ) 地盤変位吸収能力を実験により求める場合、配管系に変形が生じるときの地盤変位がその値となる。
- (ハ) 中圧導管被害のひとつの要因となる非裏波溶接とは、溶融した金属が溶接した面の裏側まで溶け込んでいないものをいう。
- (ニ) 供給停止ブロックには、「単位ブロック」と、いくつかの単位ブロックを一括して供給停止するための「統合ブロック」がある。
- (ホ) 移動式ガス発生設備のうち、圧縮ガス式(CNG式)は、低温用容器に充てんされた熱量調整・付臭済みの液化天然ガスを気化して供給する方式である。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
高圧導管の液状化に対する耐震性評価において、終局限界状態とは、その限界を超えると導管が気密機能を失い、設計の目的とする耐震性能を確保できなくなる状態をいう。
💡 終局限界状態とは、その限界を超えると導管が気密機能を失い、設計の目的とする耐震性能を確保できなくなる状態
(ロ) ⚠ 誤っている
地盤変位吸収能力を実験により求める場合、配管系に変形が生じるときの地盤変位がその値となる。
→ 正しくは: 漏えいが生じるとき
💡 実験で求める場合、配管系に漏えいが生じるときの地盤変位を地盤変位吸収能力とする
(ハ) ✓ 正しい
中圧導管被害のひとつの要因となる非裏波溶接とは、溶融した金属が溶接した面の裏側まで溶け込んでいないものをいう。
💡 非裏波溶接は昭和37年以前の溶接法で、溶融金属が溶接面の裏側まで溶け込んでいないもの
(ニ) ✓ 正しい
供給停止ブロックには、「単位ブロック」と、いくつかの単位ブロックを一括して供給停止するための「統合ブロック」がある。
💡 供給停止ブロックには、供給停止できる最小の「単位ブロック」と、いくつかを一括して停止する「統合ブロック」がある
(ホ) ⚠ 誤っている
移動式ガス発生設備のうち、圧縮ガス式(CNG式)は、低温用容器に充てんされた熱量調整・付臭済みの液化天然ガスを気化して供給する方式である。
→ 正しくは: 液化ガス式(LNG式)
💡 低温用容器に充てんした熱量調整・付臭済みの天然ガスを供給するのは液化ガス式（LNG式）。CNG式はCNGボンベ・カードルに20MPa程度で圧縮充てんした天然ガスを供給する
問19
ガスの燃焼方式に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 赤火燃焼式の炎の赤い輝きは、ガスの重炭化水素が完全に反応しないうちに温度上昇し、水素が分離して赤熱されるためである。
- (ロ) ブンゼン燃焼の外炎では、内炎の中間生成物が一次空気と接触して完全燃焼する。
- (ハ) 全一次空気燃焼式の機器には、フラッシュバックが生じないように、炎口を特別な構造にした機器がある。
- (ニ) 全一次空気燃焼式では、一般に低NOX化が難しい。
- (ホ) パルス燃焼式は高負荷燃焼が可能であるが、一般に加熱の効率は低い。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
赤火燃焼式の炎の赤い輝きは、ガスの重炭化水素が完全に反応しないうちに温度上昇し、水素が分離して赤熱されるためである。
→ 正しくは: 炭素粒子が分離して赤熱される
💡 赤火の赤い輝きは、炭化水素の一部が分解し、さらに炭素粒子が分離して赤熱されるもの
(ロ) ⚠ 誤っている
ブンゼン燃焼の外炎では、内炎の中間生成物が一次空気と接触して完全燃焼する。
→ 正しくは: 二次空気と接触して完全燃焼
💡 ブンゼン式の外炎では、内炎の中間生成物が炎の周囲から供給される二次空気と接触して完全燃焼する
(ハ) ✓ 正しい
全一次空気燃焼式の機器には、フラッシュバックが生じないように、炎口を特別な構造にした機器がある。
💡 全一次空気式はフラッシュバックしやすいため、炎口を特別な構造にした機器がある
(ニ) ⚠ 誤っている
全一次空気燃焼式では、一般に低NOX化が難しい。
→ 正しくは: 低NOX化が容易である
💡 全一次空気式は空気比を高くすると燃焼ガス温度が下がり、低NOx化が容易（希薄予混合燃焼）
(ホ) ⚠ 誤っている
パルス燃焼式は高負荷燃焼が可能であるが、一般に加熱の効率は低い。
→ 正しくは: 加熱の効率は高い
💡 パルス燃焼は高負荷燃焼が可能で、加熱効率も高い（93〜95%）
問20
ガスの燃焼に関する次の記述のうち、正しいものはいくつあるか。下図はブンゼンバーナーの燃焼特性(縦軸:一次空気率%、横軸:インプットkW、中央が良好燃焼域)を示す。
- (イ) 円形のノズルから噴出するガス量は、ガス圧力の平方根に比例し、ノズル口径の2乗に比例する。
- (ロ) バーナーの炎口が詰まってその有効面積が小さくなり、バーナーの内圧が上昇すると、リフティングが発生しやすくなる。
- (ハ) サーマルNOXの生成速度は燃焼温度に依存するため、空気比が変わると生成速度も変化する。
- (ニ) ブンゼンバーナーの燃焼特性を示す下図において、①はイエローチップが発生しやすい領域を示している。
- (ホ) 同様に下図において、②は不完全燃焼が発生しやすい領域を示している。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
円形のノズルから噴出するガス量は、ガス圧力の平方根に比例し、ノズル口径の2乗に比例する。
💡 円孔ノズルの噴出量 Q=kD²√(P/d) は、ガス圧力の平方根とノズル口径の2乗に比例する
(ロ) ✓ 正しい
バーナーの炎口が詰まってその有効面積が小さくなり、バーナーの内圧が上昇すると、リフティングが発生しやすくなる。
💡 炎口が詰まって有効面積が小さくなりバーナー内圧が上がると噴出速度が速くなり、リフティングの原因となる
(ハ) ✓ 正しい
サーマルNOXの生成速度は燃焼温度に依存するため、空気比が変わると生成速度も変化する。
💡 サーマルNOxは温度依存性が高く、空気比で燃焼温度が変わるため生成速度も変化する
(ニ) ✓ 正しい
ブンゼンバーナーの燃焼特性を示す下図において、①はイエローチップが発生しやすい領域を示している。
💡 インプットの低い範囲で一次空気率を下げるとイエローチップが発生する。①はこの領域
(ホ) ✓ 正しい
同様に下図において、②は不完全燃焼が発生しやすい領域を示している。
💡 インプットの高い範囲で一次空気率を下げると不完全燃焼が起こる。②はこの領域
問21
家庭用ガス温水機器に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 現在販売されている開放式瞬間湯沸器には、ブンゼンバーナーが用いられている。
- (ロ) 瞬間湯沸器には元止め式と先止め式とがあり、RF式瞬間湯沸器は先止め式である。
- (ハ) 現在販売されているBF式ふろがまには電源がないため、タイムスタンプ機能を搭載したものはない。
- (ニ) 多段式バーナーでは、燃焼しているバーナー本数が少ないときに熱効率が高くなる傾向にある。
- (ホ) 給湯暖房用熱源機では、熱効率向上策の一つとして給湯側で間欠燃焼させている。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
現在販売されている開放式瞬間湯沸器には、ブンゼンバーナーが用いられている。
💡 開放式瞬間湯沸器のバーナーにはブンゼン燃焼式が採用されている
(ロ) ✓ 正しい
瞬間湯沸器には元止め式と先止め式とがあり、RF式瞬間湯沸器は先止め式である。
💡 瞬間湯沸器には元止め式と先止め式があり、屋外に設置して給湯配管で各所へ給湯するRF式は先止め式
(ハ) ⚠ 誤っている
現在販売されているBF式ふろがまには電源がないため、タイムスタンプ機能を搭載したものはない。
→ 正しくは: 電池を電源とした電子回路が装備され、タイムスタンプ機能が標準搭載されている
💡 BF式ふろがまは2011年3月末以降、電池を電源とした電子回路を装備し、タイムスタンプ機能等を標準搭載している
(ニ) ⚠ 誤っている
多段式バーナーでは、燃焼しているバーナー本数が少ないときに熱効率が高くなる傾向にある。
→ 正しくは: 熱効率が低くなる
💡 多段式バーナーは燃焼本数が少ないと、未燃焼バーナーを通る空気の加熱に熱が費やされ熱効率が低下する
(ホ) ⚠ 誤っている
給湯暖房用熱源機では、熱効率向上策の一つとして給湯側で間欠燃焼させている。
→ 正しくは: 暖房側で間欠燃焼
💡 給湯は連続出湯が必要なため間欠燃焼を使えず、湯温変動の影響が小さい暖房側で全本間欠燃焼を行う
問22
家庭用ガス機器に関する次の記述のうち、正しいものはいくつあるか。
- (イ) こんろに内蔵されたグリルで調理を行う際、グリル皿に水を張る必要がないものがある。
- (ロ) ガス炊飯器には、かま底の温度が上昇し設定の温度に達すると、感熱部内のサーミスターの磁性が変化することを利用して、自動消火するものがある。
- (ハ) ファンヒーターでは、フィルター等の詰まりにより機体が過熱状態になると、フィルターサインが点滅する。
- (ニ) FF式暖房機の給排気方式は密閉式であるため、給排気筒トップに耐風性は要求されない。
- (ホ) 衣類乾燥機では、衣類に付着した油分が乾燥による熱で酸化し発熱することにより、自然発火するおそれがある。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
こんろに内蔵されたグリルで調理を行う際、グリル皿に水を張る必要がないものがある。
💡 グリル皿の温度上昇を抑え過熱防止センサーを設けた水無グリルでは、グリル皿に水を張る必要がない
(ロ) ⚠ 誤っている
ガス炊飯器には、かま底の温度が上昇し設定の温度に達すると、感熱部内のサーミスターの磁性が変化することを利用して、自動消火するものがある。
→ 正しくは: サーミスターの電気抵抗値が変化
💡 サーミスタ式自動消火装置はサーミスタの電気抵抗値の変化をマイコンで判定して消火する。磁性の変化を利用するのはフェライト式
(ハ) ✓ 正しい
ファンヒーターでは、フィルター等の詰まりにより機体が過熱状態になると、フィルターサインが点滅する。
💡 ファンヒーターは過熱検知用サーミスタを備え、フィルター詰まり等で過熱するとまずフィルターサインを点滅させる
(ニ) ⚠ 誤っている
FF式暖房機の給排気方式は密閉式であるため、給排気筒トップに耐風性は要求されない。
→ 正しくは: 耐風性が要求される
💡 FF式の給排気トップは屋外に突出しているため、耐風・耐雨水性が必要
(ホ) ✓ 正しい
衣類乾燥機では、衣類に付着した油分が乾燥による熱で酸化し発熱することにより、自然発火するおそれがある。
💡 油分が残った衣類は乾燥の熱で酸化発熱し自然発火するおそれがあり、機器側では乾燥後の冷却運転等で対応している
問23
業務用ガス機器及び設備に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 貯蔵湯沸器は、給湯配管を通して離れた場所へ給湯することができる。
- (ロ) 半密閉式瞬間湯沸器には、業務用厨房の排気ダクトに燃焼排ガスを排出できるものがある。
- (ハ) マルチ温水機は、構成する複数台の給湯器のうち1台が故障しても、他の正常な給湯器で継続して給湯できる。
- (ニ) ガススチームコンベクションオーブンでは、「焼く」、「蒸す」、「煮る」、「炊く」、「茹でる」等の調理が可能である。
- (ホ) 換気天井システムでは、厨房内の調理機器から発生する熱や燃焼排ガスを空調処理された外気と置換することで、効率よく換気を行っている。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
貯蔵湯沸器は、給湯配管を通して離れた場所へ給湯することができる。
→ 正しくは: 湯沸器設置場所でしか湯を使うことができない
💡 貯蔵湯沸器は貯湯部が大気に開放され水圧がかからないため、設置場所でしか湯を使えない
(ロ) ✓ 正しい
半密閉式瞬間湯沸器には、業務用厨房の排気ダクトに燃焼排ガスを排出できるものがある。
💡 業務用厨房では、ガス消費量12kW超の半密閉式瞬間湯沸器を、防火性能評定に合格した製品に限り排気ダクトに接続できる
(ハ) ✓ 正しい
マルチ温水機は、構成する複数台の給湯器のうち1台が故障しても、他の正常な給湯器で継続して給湯できる。
💡 マルチ温水機は1台が故障しても最低限の能力低下で運転を続けられる
(ニ) ✓ 正しい
ガススチームコンベクションオーブンでは、「焼く」、「蒸す」、「煮る」、「炊く」、「茹でる」等の調理が可能である。
💡 ガススチームコンベクションオーブンは「焼く・蒸す・煮る・炊く・茹でる」等の調理が可能
(ホ) ✓ 正しい
換気天井システムでは、厨房内の調理機器から発生する熱や燃焼排ガスを空調処理された外気と置換することで、効率よく換気を行っている。
💡 換気天井システム（置換換気）は、調理機器から出る熱や燃焼排気を空調処理された外気と置換して効率よく排気する
問24
家庭用ガス温水機器の設置に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 自然排気式機器の排気筒の横引き部分は、なるべく短くし先下がり勾配とする。
- (ロ) 自然給排気式機器には、給排気部を共用給排気ダクトに接続できるものがある。
- (ハ) 強制排気式機器を設置する室には、専用の給気口は不要である。
- (ニ) 強制給排気式機器の給排気筒が壁を貫通する箇所には、燃焼排ガスが屋内に流れ込む隙間があってはならない。
- (ホ) 屋外式機器には、集合住宅の開放廊下に面しているパイプシャフトの内部(壁面等)に設置できるものがある。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
自然排気式機器の排気筒の横引き部分は、なるべく短くし先下がり勾配とする。
→ 正しくは: 先下がり勾配としない
💡 CF式排気筒の横引き部分はなるべく短くし、中だるみや先下がり勾配としない
(ロ) ✓ 正しい
自然給排気式機器には、給排気部を共用給排気ダクトに接続できるものがある。
💡 BF式には給排気筒を共用給排気ダクト（Uダクト・SEダクト）に接続するBF-D式がある
(ハ) ⚠ 誤っている
強制排気式機器を設置する室には、専用の給気口は不要である。
→ 正しくは: 給気上有効な給気口が必要である
💡 FE式は燃焼用空気を屋内から取る半密閉式のため、設置する部屋には給気上有効な給気口が必要
(ニ) ✓ 正しい
強制給排気式機器の給排気筒が壁を貫通する箇所には、燃焼排ガスが屋内に流れ込む隙間があってはならない。
💡 密閉式の給排気部が壁を貫通する箇所には、排気が屋内に流れ込む隙間があってはならない
(ホ) ⚠ 誤っている
屋外式機器には、集合住宅の開放廊下に面しているパイプシャフトの内部(壁面等)に設置できるものがある。
→ 正しくは: 強制給排気式（FF式）機器
💡 開放廊下に面したPSでは屋外式機器は扉部に設置する。PSの内部（壁面等）に設置する場合は、FF式機器を用いて給排気をPS外で行う
問25
家庭用ガス機器の安全装置に関する次の記述のうち、正しいものはいくつあるか。
- (イ) こんろの消し忘れ防止装置には、一般にタイマー式が採用されている。
- (ロ) こんろの調理油過熱防止装置では、サーミスターで鍋底の温度を検知し、約370℃に達するとバーナーへのガス通路を閉ざす。
- (ハ) こんろのグリル過熱防止装置には、バイメタル式と温度ヒューズ式とがある。
- (ニ) 温水機器が空だきした場合、機器が損傷する前に自動的にバーナーへのガス通路を閉ざす装置を空だき防止装置という。
- (ホ) 開放式瞬間湯沸器の不完全燃焼防止装置には、一般にフレームロッドが用いられている。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
こんろの消し忘れ防止装置には、一般にタイマー式が採用されている。
💡 こんろ等の消し忘れ防止装置はほとんどがタイマー式（こんろ約120分、グリル約15分）
(ロ) ⚠ 誤っている
こんろの調理油過熱防止装置では、サーミスターで鍋底の温度を検知し、約370℃に達するとバーナーへのガス通路を閉ざす。
→ 正しくは: 約250℃
💡 調理油過熱防止装置はサーミスタで鍋底温度を検知し、自然発火温度370℃に達する前の約250℃でガスを止める
(ハ) ⚠ 誤っている
こんろのグリル過熱防止装置には、バイメタル式と温度ヒューズ式とがある。
→ 正しくは: サーミスタ式
💡 グリル過熱防止装置はバイメタル式（水有りグリル）とサーミスタ式（水無グリル）
(ニ) ⚠ 誤っている
温水機器が空だきした場合、機器が損傷する前に自動的にバーナーへのガス通路を閉ざす装置を空だき防止装置という。
→ 正しくは: 空だき安全装置
💡 空だきした場合に損傷前にガスを止めるのは空だき安全装置。水がないとき点火させないのが空だき防止装置
(ホ) ⚠ 誤っている
開放式瞬間湯沸器の不完全燃焼防止装置には、一般にフレームロッドが用いられている。
→ 正しくは: 熱電対
💡 開放式瞬間湯沸器の不完全燃焼防止装置は、立ち消え用熱電対と逆バイアス熱電対を用いた熱電対式
問26
家庭用ガス機器の点火装置及び制御装置に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 点火装置には、圧電式と連続スパーク式とがある。
- (ロ) 瞬時点火装置(クイック点火)は、こんろや開放式瞬間湯沸器に搭載されている。
- (ハ) 緩点火装置(スローイグニッション)は、主に先止め式瞬間湯沸器に搭載されている。
- (ニ) ガス量を制御する方式には、段階的にガス量を制御する方式と連続的にガス量を制御する方式とがある。
- (ホ) 給湯器の水量制御装置は、出湯量が多い等、設定温度を維持できない場合に水量を制御する。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
点火装置には、圧電式と連続スパーク式とがある。
💡 点火装置には圧電式と連続スパーク式がある
(ロ) ✓ 正しい
瞬時点火装置(クイック点火)は、こんろや開放式瞬間湯沸器に搭載されている。
💡 瞬時点火装置（クイック点火）はコンデンサーの放電電流でガス弁を強制吸着させるもので、こんろや開放式瞬間湯沸器に使用される
(ハ) ✓ 正しい
緩点火装置(スローイグニッション)は、主に先止め式瞬間湯沸器に搭載されている。
💡 緩点火装置はガス弁が急に開くのをやわらげ爆発的な着火を防ぐもので、先止め式湯沸器などに使用される
(ニ) ✓ 正しい
ガス量を制御する方式には、段階的にガス量を制御する方式と連続的にガス量を制御する方式とがある。
💡 ガス量制御には段階的に制御する多段式と、連続的に制御する比例制御式がある
(ホ) ✓ 正しい
給湯器の水量制御装置は、出湯量が多い等、設定温度を維持できない場合に水量を制御する。
💡 水量制御装置は、給湯能力以上に給湯栓が開かれ設定温度を維持できないとき水量を絞って湯温を保つ
問27
警報器に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) ガス警報器は、ガスの濃度が爆発下限界の1/4以下では警報を発しないように定められている。
- (ロ) 熱線型半導体式のガス警報器のセンサーは、濃度の薄いガスに対して比較的敏感であり、ガス濃度の上昇に伴い出力上昇は緩やかになる。
- (ハ) 空気より軽い都市ガス用のガス警報器には、一般に雑ガスを除去するフィルターがセンサー部に取り付けられている。
- (ニ) CO警報器には、浴室に設置可能な防湿対策品はない。
- (ホ) 火災警報器の検知方式には、熱式と煙式とがある。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
ガス警報器は、ガスの濃度が爆発下限界の1/4以下では警報を発しないように定められている。
→ 正しくは: 1/200以下
💡 ガス警報器は爆発下限界の1/4以上で確実に作動し、1/200以下では警報を発しない
(ロ) ✓ 正しい
熱線型半導体式のガス警報器のセンサーは、濃度の薄いガスに対して比較的敏感であり、ガス濃度の上昇に伴い出力上昇は緩やかになる。
💡 熱線型半導体式は半導体式と同様、薄いガスに比較的敏感で、濃度上昇に伴い出力上昇は緩やかになる
(ハ) ✓ 正しい
空気より軽い都市ガス用のガス警報器には、一般に雑ガスを除去するフィルターがセンサー部に取り付けられている。
💡 空気より軽いガス用の警報器は天井付近で調理の蒸気（アルコール等）の影響を受けやすいため、センサーに雑ガス除去フィルターを付けている
(ニ) ⚠ 誤っている
CO警報器には、浴室に設置可能な防湿対策品はない。
→ 正しくは: 防湿対策品がある
💡 CO警報器には浴室用（防湿構造）と浴室以外用がある
(ホ) ✓ 正しい
火災警報器の検知方式には、熱式と煙式とがある。
💡 住宅用火災警報器の検知方式は煙式（光電式）と熱式（定温式）
この過去問について
出典 ガス主任技術者試験（実施 一般財団法人日本ガス機器検査協会）の過去問題。問題文・選択肢は原文どおりの掲載を期しています。
各肢の正誤判定・解説・補足は当サイトが独自に作成したもので、同協会の公式見解ではありません。当サイトは同協会とは関係がありません。
法改正等により、出題当時と現在とで正答の扱いが異なる場合があります。誤りにお気づきの際はお問い合わせよりご連絡ください。
