問1
法令で規定されている用語の定義及び事業の届出に関する次の記述のうち、いずれも誤っているものの組合せはどれか。(令和3年度 乙種)
- (イ) 「ガス事業」とは、ガス小売事業、一般ガス導管事業、託送供給事業及びガス製造事業をいう。
- (ロ) 「小売供給」とは、一般の需要に応じ導管によりガスを供給すること(特定ガス発生設備においてガスを発生させ、導管によりこれを供給するものにあっては、一の団地内におけるガスの供給地点の数が70以上のものに限る。)をいう。
- (ハ) 「液化ガス」とは、常用の温度において、圧力が0.1MPa以上となる液化ガスであって、現にその圧力が0.1MPa以上であるもの又は圧力が0.1MPaとなる場合の温度が35℃以下である液化ガスをいう。
- (ニ) メタンを主成分とする13Aのガスグループに属するガスを供給する導管であって、内径が200mm未満であり、かつ、ガスの圧力が0.5MPa以上5MPa未満の導管であって、製造所等の構外における総延長が15kmを超えるものは、「特定導管」である。
- (ホ) ガス製造事業を営もうとする者は、経済産業省令で定めるところにより、ガス発生設備及びガスホルダーにあっては、これらの設置の場所、種類及び能力別の数を、経済産業大臣に届け出なければならない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(2)に該当。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
「ガス事業」とは、ガス小売事業、一般ガス導管事業、託送供給事業及びガス製造事業をいう。
→ 正しくは: 特定ガス導管事業
💡 法第2条 (定義) 11項ガス事業の定義は小売事業/一般ガス導管事業/特定ガス導管事業/ガス製造事業の4区分(託送供給事業は含まれない)
(ニ) ✓ 正しい
メタンを主成分とする13Aのガスグループに属するガスを供給する導管であって、内径が200mm未満であり、かつ、ガスの圧力が0.5MPa以上5MPa未満の導管であって、製造所等の構外における総延長が15kmを超えるものは、「特定導管」である。
💡 特定導管の定義。規第1条2項八号ハ
(ハ) ⚠ 誤っている
「液化ガス」とは、常用の温度において、圧力が0.1MPa以上となる液化ガスであって、現にその圧力が0.1MPa以上であるもの又は圧力が0.1MPaとなる場合の温度が35℃以下である液化ガスをいう。
→ 正しくは: 圧力が0.2MPa以上
💡 規第1条 (定義) 2項五号液化ガスの判定圧力は0.2MPa以上(0.1MPa以上ではない)
(ホ) ✓ 正しい
ガス製造事業を営もうとする者は、経済産業省令で定めるところにより、ガス発生設備及びガスホルダーにあっては、これらの設置の場所、種類及び能力別の数を、経済産業大臣に届け出なければならない。
💡 ガス製造事業の届出。法第86条1項三号ロ
(ロ) ✓ 正しい
「小売供給」とは、一般の需要に応じ導管によりガスを供給すること(特定ガス発生設備においてガスを発生させ、導管によりこれを供給するものにあっては、一の団地内におけるガスの供給地点の数が70以上のものに限る。)をいう。
💡 小売供給の定義。法第2条1項
問2
法令で規定されている一般ガス導管事業者及びガス製造事業者の業務に関する次の記述のうち、正しいものはいくつあるか。(令和3年度乙種)
- (イ) 一般ガス導管事業者は、その供給区域における託送供給に係る料金その他の供給条件について、託送供給約款を定め、経済産業大臣に届け出なければならない。
- (ロ) 一般ガス導管事業者が定める託送供給約款においては、託送供給を行うことができるガスの熱量等の範囲、組成その他のガスの受入条件に関する事項を定めなければならない。
- (ハ) 一般ガス導管事業者は、正当な理由がなければ、最終保障供給を拒んではならない。
- (ニ) ガス製造事業者は、毎年度、ガスの製造並びにガス工作物の設置及び運用について供給計画を作成し、当該年度の開始前に、経済産業大臣に届け出なければならない。
- (ホ) ガス製造事業者は、その製造するガスの圧力にあっては、常時、製造所の出口及び経済産業大臣が指定する場所において、圧力値を自動的に記録する圧力計を使用して測定しなければならない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
一般ガス導管事業者は、その供給区域における託送供給に係る料金その他の供給条件について、託送供給約款を定め、経済産業大臣に届け出なければならない。
→ 正しくは: 経済産業大臣の認可を受け
💡 法第48条 (託送供給約款) 1項託送供給約款は認可制(届出ではない)
(ニ) ⚠ 誤っている
ガス製造事業者は、毎年度、ガスの製造並びにガス工作物の設置及び運用について供給計画を作成し、当該年度の開始前に、経済産業大臣に届け出なければならない。
→ 正しくは: 製造計画
💡 法第93条 (製造計画) 1項ガス製造事業者は製造計画を作成・届出(供給計画ではない)
(ハ) ✓ 正しい
一般ガス導管事業者は、正当な理由がなければ、最終保障供給を拒んではならない。
💡 最終保障供給拒否禁止。法第47条2項
(ホ) ⚠ 誤っている
ガス製造事業者は、その製造するガスの圧力にあっては、常時、製造所の出口及び経済産業大臣が指定する場所において、圧力値を自動的に記録する圧力計を使用して測定しなければならない。
→ 正しくは: ガスホルダーの出口
💡 規第144条 (熱量等の測定方法) 1項二号圧力測定箇所はガスホルダーの出口(製造所の出口ではない)
(ロ) ✓ 正しい
一般ガス導管事業者が定める託送供給約款においては、託送供給を行うことができるガスの熱量等の範囲、組成その他のガスの受入条件に関する事項を定めなければならない。
💡 託送供給約款の必須記載事項。規第64条 二号ヘ
問3
法令で規定されている保安規程に関する次の記述について、[ ]の中の(イ)～(ホ)の語句のうち、いずれも誤っているものの組合せはどれか。(令和3年度乙種)
一般ガス導管事業者は、[(イ)保安業務の適正な実施を確保するため]、保安規程を定め、事業の[(ロ)開始前]に、経済産業大臣に届け出なければならない。
また、一般ガス導管事業者は、保安規程を変更したときは、[(ハ)遅滞なく]、変更した事項を経済産業大臣に届け出なければならない。
経済産業大臣は、一般ガス導管事業の用に供するガス工作物に関する保安を確保するため必要があると認めるときは、一般ガス導管事業者に対し、[(ニ)その使用を一時停止すべきこと]を命ずることができる。
[(ホ)一般ガス導管事業者及びその従業者]は、保安規程を守らなければならない。
- (イ) 保安業務の適正な実施を確保するため
- (ロ) 開始前
- (ハ) 遅滞なく
- (ニ) その使用を一時停止すべきこと
- (ホ) 一般ガス導管事業者及びその従業者
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(2)に該当。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
保安業務の適正な実施を確保するため
→ 正しくは: 一般ガス導管事業の用に供するガス工作物の工事、維持及び運用に関する保安を確保するため
💡 法第24条 (保安規程) 1項保安規程の目的はガス工作物の工事・維持・運用に関する保安の確保
(ニ) ⚠ 誤っている
その使用を一時停止すべきこと
→ 正しくは: 保安規程を変更すべきこと
💡 法第24条3項経産大臣の命令対象は保安規程の変更(使用停止ではない)
(ハ) ✓ 正しい
遅滞なく
💡 遅滞なく届出。法第24条2項
(ホ) ✓ 正しい
一般ガス導管事業者及びその従業者
💡 一般ガス導管事業者及び従業者の遵守義務。法第24条4項
(ロ) ✓ 正しい
開始前
💡 事業開始前。法第24条1項
問4
次のガス事故のうち、ガス事故速報を報告することが法令で規定されていないものはどれか。ただし、台風、高潮、洪水、津波、地震その他の自然災害又は火災による広範囲の地域にわたるガス工作物の損壊事故、製造支障事故又は供給支障事故であって、経済産業大臣が指定するものを除く。
- (1) ガス工作物(ガス栓を除く。)の操作により人が死亡した事故
- (2) ガスの供給に支障を及ぼした事故であって、供給支障戸数が500以上のもの
- (3) 工事中のガス工作物(ガス栓を除く。)の損壊により人が負傷した事故
- (4) ガス工作物(ガス栓を除く。)の損壊により、一般公衆に対し、交通の困難を招来した事故
- (5) ガス栓の欠陥によりガス栓から漏えいしたガスに引火することにより、発生した物損事故
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。適切な選択肢は(4)。
🔍 各選択肢の判定
(1) ✓ 正しい
ガス工作物(ガス栓を除く。)の操作により人が死亡した事故
💡 ガス工作物操作による死亡事故 (速報対象)。ガス関係報告規則4条 一号
(2) ✓ 正しい
ガスの供給に支障を及ぼした事故であって、供給支障戸数が500以上のもの
💡 供給支障戸数500以上 (速報対象)。三号
(3) ✓ 正しい
工事中のガス工作物(ガス栓を除く。)の損壊により人が負傷した事故
💡 工事中ガス工作物損壊による負傷事故 (速報対象)。六号
(4) ⚠ 誤っている
ガス工作物(ガス栓を除く。)の損壊により、一般公衆に対し、交通の困難を招来した事故
→ 正しくは: 事故詳報は必要だが、速報の対象ではない
💡 ガス関係報告規則4条 十四号ガス工作物損壊による交通困難は事故詳報のみ必要(速報の対象外)
(5) ✓ 正しい
ガス栓の欠陥によりガス栓から漏えいしたガスに引火することにより、発生した物損事故
💡 ガス栓欠陥によるガス漏えい引火物損事故 (速報対象)。十六号
問5
法令で規定されているガス主任技術者の選任及び解任に関する次の記述について、[ ]の中の(イ)～(ホ)にあてはまる語句の組合せとして最も適切なものはどれか。(令和3年度乙種)
ガス小売事業者は、経済産業省令で定めるところにより、ガス主任技術者免状の交付を受けている者であって、経済産業省令で定める実務の経験を有するもののうちから、ガス主任技術者を選任しなければならない。
経済産業省令で定める実務の経験は、[(イ)]種ガス主任技術者免状の交付を受けている者にあっては製造又は供給の用に供するガス工作物の工事、維持又は運用に関する業務に[(ロ)]して[(ハ)]以上従事したこととし、当該経験と同等以上の実務の経験であると[(ニ)]が認定した経験をもって代えることができる。
経済産業大臣は、ガス主任技術者がガス事業法に違反したときは、[(ホ)]ことができる。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。空欄(イ)〜(ホ)に当てはまる語句の組合せとして適切なのは選択肢(5)。
問6
法令で規定されている工事計画及び使用前検査に関する次の記述について、[ ]の中の(イ)～(ホ)の語句のうち、いずれも誤っているものの組合せはどれか。(令和3年度乙種)
ガス小売事業者は、ガス小売事業の用に供するガス工作物の[(イ)設置又は変更]の工事であって、経済産業省令で定めるものをしようとするときは、その工事の計画を[(ロ)経済産業大臣]に届け出なければならない。
工事計画の届出をしたガス小売事業者は、その届出[(ハ)を提出した]日から30日を経過した後でなければ、その届出に係る工事を開始してはならない。
工事計画の届出をしたガス小売事業者は、その工事をするガス工作物であって、経済産業省令で定めるものの工事について[(ニ)完成検査]を行い、その結果について[(ホ)登録ガス工作物検査機関]が行う検査を受け、これに合格した後でなければ、これを使用してはならない。ただし、経済産業省令で定める場合は、この限りでない。
- (イ) 設置又は変更
- (ロ) 経済産業大臣
- (ハ) を提出した
- (ニ) 完成検査
- (ホ) 登録ガス工作物検査機関
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(4)に該当。
🔍 各選択肢の判定
(イ) ✓ 正しい
設置又は変更
💡 設置又は変更。法第32条 (工事計画) 1項
(ニ) ⚠ 誤っている
完成検査
→ 正しくは: 自主検査
💡 法第33条 (使用前検査) 1項工事計画届出済工作物には自主検査が必要(完成検査ではない)
(ハ) ⚠ 誤っている
を提出した
→ 正しくは: が受理された
💡 法第32条 (工事計画) 3項30日のカウントは届出が受理された日から(提出日ではない)
(ホ) ✓ 正しい
登録ガス工作物検査機関
💡 登録ガス工作物検査機関。法第33条1項
(ロ) ✓ 正しい
経済産業大臣
💡 経済産業大臣に届出。法第32条1項
問7
技術基準で規定されているガス工作物に関する次の記述のうち、正しいものはいくつあるか。ただし、ハ、ニ及びホのガス工作物は、不活性のガス(空気を含む。)又は不活性の液化ガスのみを通ずるものではない。(令和3年度乙種)
- (イ) 整圧器(一の使用者にガスを供給するためのものを除く。)は、公衆がみだりに操作しないよう、適切な措置を講じなければならない。
- (ロ) 製造所(特定製造所を除く。)、供給所及び導管を管理する事業場には、緊急時に迅速な通信を確保するため、適切な通信設備を設けなければならない。
- (ハ) 製造所に設置するガス若しくは液化ガスを通ずるガス工作物には、その規模に応じて、適切な防消火設備を適切な箇所に設けなければならない。
- (ニ) ガス又は液化ガスを通ずるガス工作物を設置する室(製造所及び供給所に存するものに限る。)は、これらのガス又は液化ガスが漏えいしたとき室外に流出しない構造でなければならない。
- (ホ) ガス発生設備及び附帯設備であって製造設備に属するもののガス又は液化ガスを通ずる部分は、ガス又は液化ガスを安全に放出できる構造でなければならない。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
整圧器(一の使用者にガスを供給するためのものを除く。)は、公衆がみだりに操作しないよう、適切な措置を講じなければならない。
💡 整圧器の公衆操作防止措置。技省令第4条 (立ち入りの防止等) 2項
(ニ) ⚠ 誤っている
ガス又は液化ガスを通ずるガス工作物を設置する室(製造所及び供給所に存するものに限る。)は、これらのガス又は液化ガスが漏えいしたとき室外に流出しない構造でなければならない。
→ 正しくは: ガスが滞留しない構造
💡 技省令第9条 (ガスの滞留防止) 1項製造所・供給所のガス通気工作物設置室はガスが滞留しない構造が必要
(ハ) ✓ 正しい
製造所に設置するガス若しくは液化ガスを通ずるガス工作物には、その規模に応じて、適切な防消火設備を適切な箇所に設けなければならない。
💡 防消火設備(規模に応じて)。技省令第8条 (防消火設備)
(ホ) ⚠ 誤っている
ガス発生設備及び附帯設備であって製造設備に属するもののガス又は液化ガスを通ずる部分は、ガス又は液化ガスを安全に放出できる構造でなければならない。
→ 正しくは: 安全に置換できる構造
💡 技省令第13条 (ガスの置換等) 1項ガス発生設備のガス通気部は安全に置換できる構造が必要(放出ではない)
(ロ) ✓ 正しい
製造所(特定製造所を除く。)、供給所及び導管を管理する事業場には、緊急時に迅速な通信を確保するため、適切な通信設備を設けなければならない。
💡 製造所等の保安通信設備。技省令第5条 (保安通信設備)
問8
技術基準で規定されているガス工作物に関する次の記述のうち、いずれも誤っているものの組合せはどれか。(令和3年度乙種)
- (イ) ガス栓の主要材料は、最高使用温度及び最低使用温度において材料に及ぼす化学的及び物理的影響に対し、設備の種類、規模に応じて安全な機械的性質を有するものでなければならない。
- (ロ) 液化ガス用ポンプは、適切な方法により耐圧試験を行ったときにこれに耐えるものでなければならない。
- (ハ) 液化ガスを通する配管の基礎の構造は、不等沈下等により当該ガス工作物に有害なひずみが生じないようなものでなければならない。
- (ニ) ガス工作物のガス又は液化ガスを通ずる部分であって、内面に零Paを超える圧力を受ける部分の溶接された部分は、溶込みが十分で、溶接による割れ等で有害な欠陥がなく、かつ、設計上要求される強度以上の強度でなければならない。
- (ホ) 最高使用圧力が0.3MPa以上で、内径が150mm以上の中圧の導管を溶接する場合は、適切な機械試験等により適切な溶接施工方法等であることをあらかじめ確認したものによらなければならない。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(3)に該当。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス栓の主要材料は、最高使用温度及び最低使用温度において材料に及ぼす化学的及び物理的影響に対し、設備の種類、規模に応じて安全な機械的性質を有するものでなければならない。
💡 ガス栓の主要材料の機械的性質。技省令第14条 (材料) 六号
(ニ) ✓ 正しい
ガス工作物のガス又は液化ガスを通ずる部分であって、内面に零Paを超える圧力を受ける部分の溶接された部分は、溶込みが十分で、溶接による割れ等で有害な欠陥がなく、かつ、設計上要求される強度以上の強度でなければならない。
💡 溶接部の溶込み・割れ等。技省令第16条 (溶接部分) 1項
(ハ) ⚠ 誤っている
液化ガスを通する配管の基礎の構造は、不等沈下等により当該ガス工作物に有害なひずみが生じないようなものでなければならない。
→ 正しくは: 配管は不等沈下等のひずみ規定の適用除外
💡 技省令第15条 (構造等) 4項基礎構造のひずみ規定は配管に適用されない
(ホ) ✓ 正しい
最高使用圧力が0.3MPa以上で、内径が150mm以上の中圧の導管を溶接する場合は、適切な機械試験等により適切な溶接施工方法等であることをあらかじめ確認したものによらなければならない。
💡 中圧150mm以上溶接部の事前確認。技省令第16条 2項三号ロ
(ロ) ⚠ 誤っている
液化ガス用ポンプは、適切な方法により耐圧試験を行ったときにこれに耐えるものでなければならない。
→ 正しくは: 液化ガス用ポンプは耐圧試験規定の適用除外
💡 技省令第15条 (構造等) 2項三号液化ガス用ポンプは技省令15条の耐圧試験規定の対象外
問9
技術基準で規定されているガス工作物に関する次の記述のうち、誤っているものはいくつあるか。(令和3年度乙種)
- (イ) 最高使用圧力が中圧のガス発生設備であって、過圧が生ずるおそれのあるものには、その圧力を逃がすために適切なインターロック機構を設けなければならない。
- (ロ) 製造所、供給所又は移動式ガス発生設備に設置する遮断装置には、誤操作を防止し、かつ、確実に操作することができる措置を講じなければならない。
- (ハ) 移動式ガス発生設備には、ガス又は液化ガスを通ずる設備の損傷に至るおそれのある状態を検知し警報する適切な装置を設けなければならない。
- (ニ) ガスホルダーのガスを送り出し、又は受け入れるために用いられる配管には、ガスが漏えいした場合の災害の発生を防止するため、ガスの流出及び流入を速やかに遮断することができる適切な装置を適切な箇所に設けなければならない。
- (ホ) 最高使用圧力が低圧のガスホルダーは、受けるおそれのある熱に対し十分に耐えるものとし、又は適切な冷却装置を設けなければならない。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
最高使用圧力が中圧のガス発生設備であって、過圧が生ずるおそれのあるものには、その圧力を逃がすために適切なインターロック機構を設けなければならない。
→ 正しくは: 安全弁
💡 技省令第17条 (安全弁)中圧過圧防止には安全弁を設ける(インターロック機構ではない)
(ニ) ✓ 正しい
ガスホルダーのガスを送り出し、又は受け入れるために用いられる配管には、ガスが漏えいした場合の災害の発生を防止するため、ガスの流出及び流入を速やかに遮断することができる適切な装置を適切な箇所に設けなければならない。
💡 ガスホルダー出入口配管のガス遮断装置。技省令第33条 (ガスホルダーの遮断装置)
(ハ) ⚠ 誤っている
移動式ガス発生設備には、ガス又は液化ガスを通ずる設備の損傷に至るおそれのある状態を検知し警報する適切な装置を設けなければならない。
→ 正しくは: 移動式ガス発生設備には警報する適切な装置を設ける必要はない
💡 技省令第19条 (警報装置)移動式ガス発生設備は警報装置の対象外
(ホ) ⚠ 誤っている
最高使用圧力が低圧のガスホルダーは、受けるおそれのある熱に対し十分に耐えるものとし、又は適切な冷却装置を設けなければならない。
→ 正しくは: 最高使用圧力が高圧のガスホルダー
💡 技省令第37条 (耐熱措置)耐熱措置の対象は高圧のガスホルダー(低圧は対象外)
(ロ) ✓ 正しい
製造所、供給所又は移動式ガス発生設備に設置する遮断装置には、誤操作を防止し、かつ、確実に操作することができる措置を講じなければならない。
💡 遮断装置の誤操作防止。技省令第20条 (誤操作防止及びインターロック) 1項
問10
技術基準で規定されているガス発生設備等に関する次の記述のうち、誤っているものはどれか。
- (1) 温水で加熱する構造の気化装置であって、加熱部の温水が流出するおそれのあるものには、これを防止する措置を講じなければならない。
- (2) ガス(不活性のガスを除く。)を発生させる設備(特定ガス発生設備及び移動式ガス発生設備を除く。)は、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合に迅速かつ安全にガスの発生を停止し、又は迅速かつ安全にガスを処理することができるものでなければならない。
- (3) 移動式ガス発生設備には、容器の腐食及び転倒並びに容器のバルブの損傷を防止する適切な措置を講じなければならない。
- (4) 特定ガス発生設備の容器又は容器の設置場所には、容器内の圧力が異常に上昇しないよう適切な温度に維持できる適切な措置を講じなければならない。
- (5) 最高使用圧力が低圧のガス発生設備(特定ガス発生設備並びに移動式ガス発生設備及び液化ガスを通ずるものを除く。)であって過圧が生ずるおそれのあるものには、その圧力を逃がすために適切な圧力上昇防止装置を設けなければならない。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(1)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ⚠ 誤っている
温水で加熱する構造の気化装置であって、加熱部の温水が流出するおそれのあるものには、これを防止する措置を講じなければならない。
→ 正しくは: 加熱部の温水が凍結するおそれのあるもの
💡 技省令第31条 (気化装置) 2項気化装置の防止対象は温水の凍結(流出ではない)
(2) ✓ 正しい
ガス(不活性のガスを除く。)を発生させる設備(特定ガス発生設備及び移動式ガス発生設備を除く。)は、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合に迅速かつ安全にガスの発生を停止し、又は迅速かつ安全にガスを処理することができるものでなければならない。
💡 緊急停止装置。技省令第27条 1項
(3) ✓ 正しい
移動式ガス発生設備には、容器の腐食及び転倒並びに容器のバルブの損傷を防止する適切な措置を講じなければならない。
💡 移動式ガス発生設備の容器措置。技省令第28条 2項
(4) ✓ 正しい
特定ガス発生設備の容器又は容器の設置場所には、容器内の圧力が異常に上昇しないよう適切な温度に維持できる適切な措置を講じなければならない。
💡 特定ガス発生設備の温度維持。技省令第43条 (附属設備等) 2項
(5) ✓ 正しい
最高使用圧力が低圧のガス発生設備(特定ガス発生設備並びに移動式ガス発生設備及び液化ガスを通ずるものを除く。)であって過圧が生ずるおそれのあるものには、その圧力を逃がすために適切な圧力上昇防止装置を設けなければならない。
💡 低圧ガス発生設備等の圧力上昇防止装置。技省令第25条
問11
技術基準で規定されているガス工作物に関する次の記述について、[ ]の中の(1)～(5)の語句のうち、誤っているものはどれか(令和3年度乙種)
告示で定める着脱が容易なガス栓は、内部に[(1)過流出安全機構] を有するものでなければならない。
ガスの使用場所である超高層建物、高層建物又は特定大規模建物にガスを供給する導管には、危急の場合にガスを速やかに[(2)遮断]することができる適切な装置を適切な場所に設けなければならない。
ガス事業者がガスの使用者との取引のために使用するガスメーター(使用最大流量が毎時[(3)16]m3以下、使用最大圧力が4kPa以下及び口径250mm以下のものに限る。)は、ガスが流入している状態において、災害の発生のおそれのある大きさの地震動、[(4)過大な]ガスの流量又は異常なガス圧力の[(5)上昇]を検知した場合に、ガスを速やかに遮断する機能を有するものでなければならない。
- (1) 過流出安全機構
- (2) 遮断
- (3) 16
- (4) 過大な
- (5) 上昇
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
過流出安全機構
💡 過流出安全機構。技省令第45条 (ガス栓の形状等) 二号
(2) ✓ 正しい
遮断
💡 遮断装置。技省令第49条 (ガス遮断装置等) 3項一号
(3) ✓ 正しい
16
💡 使用最大流量16m³/h以下。技省令第50条 1項
(4) ✓ 正しい
過大な
💡 過大な流量。技省令第50条 1項
(5) ⚠ 誤っている
上昇
→ 正しくは: 低下
💡 技省令第50条 (ガス遮断機能を有するガスメーター) 1項マイコンメーターの異常ガス圧力低下を検知して遮断する機能(上昇ではない)
問12
技術基準で規定されている道路に埋設されている導管からガス栓までの導管等の漏えい検査及び導管の設置場所に関する次の記述のうち、正しいものはいくつあるか。ただし、ロ及びハについては、漏えい検査を行う区間に漏えい検知装置は設置されておらず、検査にあたって導管等が設置されている場所に立ち入ることができるものとする。(令和3年度乙種)
- (イ) 適切な漏えい検知装置が適切な方法により設置されている場合は、設置の日以後4年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
- (ロ) ポリエチレン管を使用している場合は、埋設の日以後4年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
- (ハ) 絶縁措置が講じられた部分からガス栓までの間でプラスチックにて被覆された部分については、漏えい検査を要しない。
- (ニ) 漏えい検査を、基準日前4月以内の期間に行った場合にあっては、基準日において当該検査を行ったものとみなす。
- (ホ) 特定地下室等にガスを供給する導管は、適切な方法により設置された適切なガス漏れ警報設備の検知区域において、当該特定地下室等の外壁を貫通するように設置しなければならない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
適切な漏えい検知装置が適切な方法により設置されている場合は、設置の日以後4年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
→ 正しくは: 漏えい検査を要しない
💡 技省令第51条 (漏えい検査) 2項一号適切な漏えい検知装置設置の場合は検査不要
(ニ) ✓ 正しい
漏えい検査を、基準日前4月以内の期間に行った場合にあっては、基準日において当該検査を行ったものとみなす。
💡 基準日前4ヶ月以内の検査は基準日検査とみなす。技省令第51条 4項
(ハ) ⚠ 誤っている
絶縁措置が講じられた部分からガス栓までの間でプラスチックにて被覆された部分については、漏えい検査を要しない。
→ 正しくは: 埋設の日以後6年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない
💡 技省令第51条 (漏えい検査) 2項絶縁措置部分のプラスチック被覆部分は6年に1回検査が必要
(ホ) ✓ 正しい
特定地下室等にガスを供給する導管は、適切な方法により設置された適切なガス漏れ警報設備の検知区域において、当該特定地下室等の外壁を貫通するように設置しなければならない。
💡 特定地下室等の貫通設置。技省令第52条 (導管の設置場所) 2項
(ロ) ⚠ 誤っている
ポリエチレン管を使用している場合は、埋設の日以後4年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
→ 正しくは: 漏えい検査を要しない
💡 技省令第51条 (漏えい検査) 2項三号ポリエチレン管(PE管)は腐食しないため漏えい検査の対象外
問13
技術基準で規定されている導管及び整圧器に関する次の記述のうち、正しいものはいくつあるか。(令和3年度乙種)
- (イ) ガス事業者の掘削により周囲が露出することとなった導管の露出している部分の両端は、地くずれのおそれがない地中に支持されていなければならない。
- (ロ) ガス事業者の掘削により周囲が露出することとなったガスの供給の用に供されている導管で、露出している管の接合部がフランジ接合のものには、抜出しを防止する適切な措置を講じなければならない。
- (ハ) 最高使用圧力が高圧の整圧器には、ガスの漏えいによる火災等の発生を防止するための適切な措置を講じなければならない。
- (ニ) 整圧器の入口には、ガス遮断装置を設けなければならない。
- (ホ) 整圧器の制御用配管、補助整圧器その他の附属設備は、地震に対し耐えるよう支持されていなければならない。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス事業者の掘削により周囲が露出することとなった導管の露出している部分の両端は、地くずれのおそれがない地中に支持されていなければならない。
💡 露出導管の両端支持。技省令第54条 (防護の基準) 一号
(ニ) ✓ 正しい
整圧器の入口には、ガス遮断装置を設けなければならない。
💡 整圧器入口のガス遮断装置。技省令第57条 (ガス遮断装置等) 一号
(ハ) ✓ 正しい
最高使用圧力が高圧の整圧器には、ガスの漏えいによる火災等の発生を防止するための適切な措置を講じなければならない。
💡 高圧整圧器の保安措置。技省令第56条 (高圧整圧器の保安措置)
(ホ) ✓ 正しい
整圧器の制御用配管、補助整圧器その他の附属設備は、地震に対し耐えるよう支持されていなければならない。
💡 附属設備の耐震支持。技省令第58条 (浸水防止措置等) 3項
(ロ) ⚠ 誤っている
ガス事業者の掘削により周囲が露出することとなったガスの供給の用に供されている導管で、露出している管の接合部がフランジ接合のものには、抜出しを防止する適切な措置を講じなければならない。
→ 正しくは: 直管以外の管の接合部がフランジ接合のものには、抜出しを防止する適切な措置を講じる必要はない
💡 技省令第54条 (防護の基準) 三号ロ直管以外フランジ接合は抜出し防止措置の対象外
問14
法令で規定されているガス用品及び「特定ガス消費機器の設置工事の監督に関する法律」に関する次の記述について、[ ]の中の(イ)～(ホ)の語句のうち、いずれも誤っているものの組合せはどれか。(令和3年度乙種)
「ガス用品」とは、主として一般消費者等がガスを消費する場合に用いられる機械、器具又は[(イ)部品]であって、政令で定めるものをいう。
ガス用品の製造、輸入又は販売の事業を行う者は、経済産業省令で定める基準適合表示が付されているものでなければ、ガス用品を販売し、又は[(ロ)販売の目的で陳列]してはならない。
特定工事事業者は、特定工事を施工するときは、特定工事が[(ハ)ガス用品]の技術上の基準に適合することを確保するため、[(ニ)ガス消費機器設置工事監督者]の資格を有する者に実地に監督をさせなければならない。
特定工事事業者は、特定工事を施工したときは、当該特定工事に係る特定ガス消費機器の見やすい場所に、氏名又は名称、[(ホ)施工年月日]その他経済産業省令で定める事項を記載した表示を付さなければならない。
- (イ) 部品
- (ロ) 販売の目的で陳列
- (ハ) ガス用品
- (ニ) ガス消費機器設置工事監督者
- (ホ) 施工年月日
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(1)に該当。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
部品
→ 正しくは: 材料
💡 法第137条 (ガス用品定義) 1項ガス用品の定義は機械・器具又は材料(部品ではない)
(ニ) ✓ 正しい
ガス消費機器設置工事監督者
💡 ガス消費機器設置工事監督者。特監法第3条
(ハ) ⚠ 誤っている
ガス用品
→ 正しくは: 消費機器
💡 特監法第3条 (特定工事の監督)特定工事は消費機器の技術基準適合確保が目的(ガス用品ではない)
(ホ) ✓ 正しい
施工年月日
💡 施工年月日の表示。特監法第6条 (表示)
(ロ) ✓ 正しい
販売の目的で陳列
💡 販売の目的で陳列。法第138条 (販売の制限) 1項
問15
法令で規定されている消費機器に関する周知及び調査、保安業務規程に関する次の記述のうち、誤っているものはどれか。
- (1) ガス小売事業者は、消費機器を使用する者に対し、当該ガス小売事業者が供給するガスの使用に伴う危険の発生の防止に関し必要な事項を周知させなければならない。
- (2) ガス小売事業者は、その供給するガスに係る消費機器が経済産業省令で定める技術上の基準に適合しているかどうかを調査しなければならない。ただし、その消費機器を設置し、又は使用する場所に立ち入ることにつき、その所有者又は占有者の承諾を得ることができないときは、この限りでない。
- (3) 経済産業大臣は、消費機器が経済産業省令で定める技術上の基準に適合していないと認めるときは、その所有者又は占有者に対し、その使用を一時停止すべきことを命ずることができる。
- (4) ガス小売事業者は、保安業務規程に保安業務を管理する事業場ごとの保安業務監督者の選任に関することを定めなければならない。
- (5) ガス小売事業者は、保安業務規程に保安業務に従事する者に対する保安に係る教育及び訓練に関することを定めなければならない。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(3)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
ガス小売事業者は、消費機器を使用する者に対し、当該ガス小売事業者が供給するガスの使用に伴う危険の発生の防止に関し必要な事項を周知させなければならない。
💡 消費機器の使用に伴う危険発生防止の周知。法第159条 (消費機器に関する周知及び調査) 1項
(2) ✓ 正しい
ガス小売事業者は、その供給するガスに係る消費機器が経済産業省令で定める技術上の基準に適合しているかどうかを調査しなければならない。ただし、その消費機器を設置し、又は使用する場所に立ち入ることにつき、その所有者又は占有者の承諾を得ることができないときは、この限りでない。
💡 消費機器調査(所有者・占有者承諾要件)。法第159条 2項
(3) ⚠ 誤っている
経済産業大臣は、消費機器が経済産業省令で定める技術上の基準に適合していないと認めるときは、その所有者又は占有者に対し、その使用を一時停止すべきことを命ずることができる。
→ 正しくは: 消費機器を修理し、改造し、又は移転すべきこと
💡 法第161条 (基準適合命令)基準適合命令は修理・改造・移転(使用一時停止ではない)
(4) ✓ 正しい
ガス小売事業者は、保安業務規程に保安業務を管理する事業場ごとの保安業務監督者の選任に関することを定めなければならない。
💡 保安業務規程の必須事項(保安業務監督者選任)。規第207条 二号
(5) ✓ 正しい
ガス小売事業者は、保安業務規程に保安業務に従事する者に対する保安に係る教育及び訓練に関することを定めなければならない。
💡 保安業務規程の必須事項(教育及び訓練)。規第207条 四号
問16
消費機器の技術上の基準で規定されている次の記述のうち、誤っているものはどれか。
- (1) 自然排気式の燃焼器の排気筒の天井裏、床裏等にある部分は、燃焼器出口の排気ガスの温度が100℃を超える場合は、金属材料で覆わなければならない。
- (2) 自然排気式の燃焼器であって、技術上の基準により排気筒を設けるものは、当該排気筒の有効断面積以上の有効断面積を有する給気口その他給気上有効な開口部を設けた室に設置しなければならない。
- (3) 屋内に設置するガスの消費量が12kWを超えるガス衣類乾燥機には、排気筒を設けなければならない。ただし、当該燃焼器の構造上その他の理由によりこれによることが困難な場合において、当該燃焼器のための排気フードを設けるときは、この限りでない。
- (4) 屋内に設置する密閉燃焼式ガスふろがまの給排気部の先端は、障害物又は外気の流れによって給排気が妨げられない位置になければならない。
- (5) 建物区分のうち超高層建物 (住居の用に供される部分については、調理室に限る。)に設置される燃焼器(屋外に設置するものを除く。)には、自動ガス遮断装置を適切に設け、又は告示で定める規格に適合するガス漏れ警報器を告示で定める方法により設けなければならない。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(1)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ⚠ 誤っている
自然排気式の燃焼器の排気筒の天井裏、床裏等にある部分は、燃焼器出口の排気ガスの温度が100℃を超える場合は、金属材料で覆わなければならない。
→ 正しくは: 金属以外の不燃性の材料で覆わなければならない
💡 規第202条 (消費機器の技術上の基準) 一号排気筒で排気ガス100℃超のときは金属以外の不燃性材料で覆う必要(熱を伝える金属は逆効果)
(2) ✓ 正しい
自然排気式の燃焼器であって、技術上の基準により排気筒を設けるものは、当該排気筒の有効断面積以上の有効断面積を有する給気口その他給気上有効な開口部を設けた室に設置しなければならない。
💡 密閉燃焼式ガスふろがま給排気部の障害物
(3) ✓ 正しい
屋内に設置するガスの消費量が12kWを超えるガス衣類乾燥機には、排気筒を設けなければならない。ただし、当該燃焼器の構造上その他の理由によりこれによることが困難な場合において、当該燃焼器のための排気フードを設けるときは、この限りでない。
💡 12kW超ガス衣類乾燥機の排気筒
(4) ✓ 正しい
屋内に設置する密閉燃焼式ガスふろがまの給排気部の先端は、障害物又は外気の流れによって給排気が妨げられない位置になければならない。
💡 自然排気式燃焼器の給気口
(5) ✓ 正しい
建物区分のうち超高層建物 (住居の用に供される部分については、調理室に限る。)に設置される燃焼器(屋外に設置するものを除く。)には、自動ガス遮断装置を適切に設け、又は告示で定める規格に適合するガス漏れ警報器を告示で定める方法により設けなければならない。
💡 超高層建物の自動ガス遮断装置又はガス漏れ警報器
問1
実在気体の臨界現象に関する次の記述のうち、誤っているものはどれか。
- (1) 臨界温度及び臨界圧力を超えた温度及び圧力のガスを超臨界ガスと呼ぶ。
- (2) 気体が等温で圧縮され、液化が始まり、気体と液体が共存するときの圧力を飽和蒸気圧という。
- (3) メタンの臨界温度は約-83℃であるから、メタンを液化するにはこの温度以下にする必要がある。
- (4) 二酸化炭素は臨界温度が比較的高いので、常温で圧力を加えるだけで液化する。
- (5) 臨界温度より高い温度の気体であっても、圧力を上げれば液化することができる。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
臨界温度及び臨界圧力を超えた温度及び圧力のガスを超臨界ガスと呼ぶ。
💡 臨界温度及び臨界圧力を超えたガス=超臨界ガス
(2) ✓ 正しい
気体が等温で圧縮され、液化が始まり、気体と液体が共存するときの圧力を飽和蒸気圧という。
💡 飽和蒸気圧の定義(気液共存圧力)
(3) ✓ 正しい
メタンの臨界温度は約-83℃であるから、メタンを液化するにはこの温度以下にする必要がある。
💡 メタン臨界温度約-83℃以下にする必要
(4) ✓ 正しい
二酸化炭素は臨界温度が比較的高いので、常温で圧力を加えるだけで液化する。
💡 二酸化炭素は臨界温度が高く常温加圧で液化
(5) ⚠ 誤っている
臨界温度より高い温度の気体であっても、圧力を上げれば液化することができる。
→ 正しくは: 圧力を上げても液化することができない
💡 臨界現象臨界温度より高い温度の気体は、圧力を上げても液化できない(これが臨界現象の本質)
問2
プロパン22kgを27℃、100kPaで完全に気化させた場合の体積 (m³) として、最も近い値はどれか。ただし、プロパンは理想気体とし、気体定数は8.3J/ (mol・K)とする。
- (1) 10
- (2) 12
- (3) 16
- (4) 20
- (5) 34
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢(2)。計算過程は下記参照。
📐 計算方法
- Step 1プロパン（分子量44）が22kgあるので、モル数は 22,000g ÷ 44 ＝ 500mol。
- Step 2PV = nRT の式を作ります。（圧力100kPa＝100,000Pa、温度27℃＝300K） / 100,000 × V ＝ 500 × 8.3 × 300 / 100,000 × V ＝ 1,245,000 / したがって V ＝ 12.45 m³ となります。
✓ 正解: (2) 12 m³（計算値12.45）
問3
メタンとプロパンをある体積比で混合したところ、同一温度、同一圧力の空気と密度が等しくなった。メタンとプロパンの体積比として、最も近い値はどれか。ただし、空気は窒素と酸素が体積比4:1で混合したものとし、物質はいずれも理想気体とする。
- (1) 50:50
- (2) 54:46
- (3) 60:40
- (4) 70:30
- (5) 82:18
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢(2)。計算過程は下記参照。
📐 計算方法
- Step 1空気の平均分子量を求めます。窒素(分子量28)が8割、酸素(分子量32)が2割なので、(28×0.8)＋(32×0.2) ＝ 22.4＋6.4 ＝ 28.8。
- Step 2メタン(16)とプロパン(44)をどんな割合で混ぜれば 28.8 になるかを探します。 / 選択肢(2)の 54:46 の場合、16×0.54 ＋ 44×0.46 ＝ 8.64 ＋ 20.24 ＝ 28.88 となり、これが最も近い値になります。
✓ 正解: (2) 54:46
問4
カルノーサイクルにおいて、次の温度条件のうち、熱効率が最大になるものはどれか。
- (1) 高温熱源: 1000K, 低温熱源: 400K
- (2) 高温熱源: 1000K, 低温熱源: 500K
- (3) 高温熱源: 1200K, 低温熱源: 300K
- (4) 高温熱源: 1200K, 低温熱源: 500K
- (5) 高温熱源: 1400K, 低温熱源: 500K
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。適切な選択肢は(3)。
問5
気体の熱力学に関する次の記述のうち、誤っているものはどれか。
- (1) 熱も仕事もエネルギーの一形態である。
- (2) カルノーサイクルを用いると、仕事は熱に、熱は仕事に完全に変えることができる。
- (3) 等温、定圧で2種の理想気体を混合すると、エントロピーは増加する。
- (4) 理想気体を可逆的に断熱膨張させた場合、気体の温度は低下する。
- (5) 断熱系における理想気体の自由膨張では、気体の温度は変化しない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(2)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
熱も仕事もエネルギーの一形態である。
💡 熱と仕事はエネルギーの一形態
(2) ⚠ 誤っている
カルノーサイクルを用いると、仕事は熱に、熱は仕事に完全に変えることができる。
→ 正しくは: 仕事は熱に完全に変えることができるが、熱を仕事に完全に変えることはできない
💡 熱力学第二法則熱力学第二法則(熱から仕事への完全変換は不可能)
(3) ✓ 正しい
等温、定圧で2種の理想気体を混合すると、エントロピーは増加する。
💡 理想気体混合でエントロピー増加
(4) ✓ 正しい
理想気体を可逆的に断熱膨張させた場合、気体の温度は低下する。
💡 可逆断熱膨張で温度低下
(5) ✓ 正しい
断熱系における理想気体の自由膨張では、気体の温度は変化しない。
💡 理想気体の自由膨張は温度不変
問6
化学反応と化学平衡に関する次の記述のうち、誤っているものはどれか。
- (1) 電気化学反応は、化学反応を電子の授受を介して行うもので、電子を放出する反応をアノード反応という。
- (2) 燃焼では、発熱を伴う激しい物質の化学反応が起こる。
- (3) ル・シャトリエの原理は、平衡状態にある反応系で、その状態に対して何らかの変動を加えたとき、平衡が移動する方向を示す原理のことである。
- (4) 酸化反応は、対象とする物質が電子を受け取る化学反応のことである。
- (5) 一次電池とは、直流電力の放電のみができ、充電ができない電池のことである。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(4)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
電気化学反応は、化学反応を電子の授受を介して行うもので、電子を放出する反応をアノード反応という。
💡 アノード反応=電子を放出
(2) ✓ 正しい
燃焼では、発熱を伴う激しい物質の化学反応が起こる。
💡 燃焼=発熱を伴う激しい酸化反応
(3) ✓ 正しい
ル・シャトリエの原理は、平衡状態にある反応系で、その状態に対して何らかの変動を加えたとき、平衡が移動する方向を示す原理のことである。
💡 ル・シャトリエの原理
(4) ⚠ 誤っている
酸化反応は、対象とする物質が電子を受け取る化学反応のことである。
→ 正しくは: 電子を失う化学反応
💡 酸化還元反応酸化反応は電子を失う反応(電子を受け取るのは還元反応)
(5) ✓ 正しい
一次電池とは、直流電力の放電のみができ、充電ができない電池のことである。
💡 一次電池=放電のみ可
問7
次の反応の標準反応熱 (kJ/mol) として、最も近い値はどれか。
CO₂ + 4H₂ → CH₄ + 2H₂O
ただし、すべての物質は気体状態とし、各成分の標準生成熱 (kJ/mol) は次の値とする。
CH₄: -75, CO₂: -394, H₂O: -242, H₂: 0
- (1) -165
- (2) -77
- (3) 2
- (4) 77
- (5) 165
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。計算結果と最も近い値は選択肢(1)。計算過程は下記参照。
📐 計算方法
- Step 1作られたもの（右辺）＝ メタン(-75) ＋ 2×水(-242) ＝ -559
- Step 2元々の材料（左辺） ＝ 二酸化炭素(-394) ＋ 4×水素(0) ＝ -394 / 計算： (-559) − (-394) ＝ -165 kJ/mol。
✓ 正解: (1) -165 kJ/mol
問8
水素2m³を空気6m³で完全燃焼させた。空気比として最も近い値はどれか。ただし、水素及び空気は標準状態 (0℃、101325Pa)とし、空気は窒素と酸素が体積比4:1で混合したものとする。
- (1) 0.8
- (2) 1.0
- (3) 1.2
- (4) 2.4
- (5) 3.0
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢(3)。計算過程は下記参照。
📐 計算方法
- Step 1水素の燃焼式は H₂ + 0.5O₂ → H₂O です。つまり水素1m³燃やすのに酸素は「0.5m³」で十分です。
- Step 2水素2m³分なので、必要な酸素は 1m³ です。
- Step 3酸素1m³を空気に換算すると（÷0.2）最低限必要な空気（理論空気量）は 5m³ になります。
- Step 4実際に使った空気は6m³なので、空気比は 6 ÷ 5 ＝ 1.2 となります。
✓ 正解: (3) 1.2
問9
燃料の発熱量に関する次の記述について、[ ]の中の(イ)～(ホ)にあてはまる語句の組合せとして最も適切なものはどれか。
発熱量の定義には、水蒸気の潜熱を含む場合の発熱量である [(イ)]と、含まない場合の発熱量である [(ロ)]の二種類が設けられている。[(イ)]は[(ハ)]、[(ロ)]は[(ニ)]と呼ばれることもある。供給ガスの発熱量は一般に[(ホ)]で表す。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。空欄(イ)〜(ホ)に当てはまる語句の組合せとして適切なのは選択肢(1)。
問10
流体が内径0.1mの直円管内を流れている。平均流速が1m/sのとき、質量流量 (kg/s) として最も近い値はどれか。ただし、流体の密度は1000kg/m³とする。
- (1) 8
- (2) 10
- (3) 16
- (4) 31
- (5) 100
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。計算結果と最も近い値は選択肢(1)。計算過程は下記参照。
📐 計算方法
- Step 1今回は直径ではなく「半径」を使って断面積を出します。内径が0.1mなので半径は0.05m。面積は 3.14 × (0.05)² ＝ 0.00785 m²。
- Step 2式に全て代入します。 1000(kg/m³) × 0.00785(m²) × 1(m/s) ＝ 7.85 kg/s。
- Step 3選択肢の中で最も近い「8」が正解です。
✓ 正解: (1) 8 kg/s（計算値7.85）
問11
内径200mmの直円管の一端を円錐状に絞り内径100mmの直円管をつなげ、一定の流量のガスを流している。内径200mmの直円管部分における平均流速が1.0m/sのとき、内径100mmの直円管部分における平均流速(m/s)として、最も近い値はどれか。ただし、管内でガスの密度は一定とする。
- (1) 0.25
- (2) 0.5
- (3) 2.0
- (4) 4.0
- (5) 8.0
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢(4)。計算過程は下記参照。
📐 計算方法
- Step 1配管を絞ったときのガスのスピード（流速）を求める問題です。
- Step 2「連続の法則」により、配管が細くなればなるほど、ガスはそこを急いで通過しなければならないためスピードが上がります。
- Step 3内径が「200mmから100mm」と半分(1/2)になると、”面積”はその2乗の「1/4」に激減します。
- Step 4面積が1/4になった分、スピードは「4倍」にならないと辻褄が合いません。
- Step 5したがって 1.0(m/s) × 4 ＝ 4.0(m/s) になります。
✓ 正解: (4) 4.0 m/s
問12
平板の熱伝導に関する次の記述のうち、誤っているものはどれか。ただし、平板内の熱伝導率は一定とし、熱伝導は定常な状態とする。
- (1) 伝熱量は、単位時間あたりに平板を通過するエネルギー量である。
- (2) 平板を通過する熱流束は、単位面積あたりの伝熱量である。
- (3) 平板を通過する熱流束は、両面の温度差に比例する。
- (4) 平板を通過する熱流束は、平板の厚みに比例する。
- (5) 平板を通過する熱流束は、平板の熱伝導率に比例する。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(4)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
伝熱量は、単位時間あたりに平板を通過するエネルギー量である。
💡 伝熱量=単位時間あたり通過エネルギー
(2) ✓ 正しい
平板を通過する熱流束は、単位面積あたりの伝熱量である。
💡 熱流束=単位面積あたり伝熱量
(3) ✓ 正しい
平板を通過する熱流束は、両面の温度差に比例する。
💡 熱流束は温度差に比例(フーリエの法則)
(4) ⚠ 誤っている
平板を通過する熱流束は、平板の厚みに比例する。
→ 正しくは: 平板の厚みに反比例
💡 フーリエの熱伝導式熱流束 q = k×ΔT/L → 厚みLに反比例(比例ではない)
(5) ✓ 正しい
平板を通過する熱流束は、平板の熱伝導率に比例する。
💡 熱流束は熱伝導率に比例
問13
平均熱伝導率2W/(m·K)、厚さ20cmの耐火レンガにおいて、高温側の表面の温度が800℃、熱流束が6kW/m²であるとき、低温側の表面の温度(℃)として、最も近い値はどれか。
- (1) 40
- (2) 100
- (3) 200
- (4) 650
- (5) 799
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢(3)。計算過程は下記参照。
📐 計算方法
- Step 1単位を合わせます：q＝6000W/m²、L＝0.2m、Th＝800℃
- Step 2代入します：6000 ＝ 2 × (800 – Tl) ÷ 0.2
- Step 3両辺を0.2倍して2で割ると：600 ＝ 800 – Tl / したがって、低い方の温度(Tl) ＝ 200℃ と判明します。
✓ 正解: (3) 200 ℃
問14
炭素鋼に関する次の記述のうち、誤っているものはどれか。
- (1) 炭素鋼は、鉄に主な合金元素として炭素を含む鋼であり、少量の不純物を含んでいる。
- (2) 炭素含有割合によって炭素0.30%以下は低炭素鋼、0.45%以上は高炭素鋼と呼ばれる。
- (3) 引張強さが490MPa未満の炭素鋼が一般に用いられ、490MPa以上の炭素鋼は高張力鋼と呼ばれる。
- (4) 不純物としてリンは硬さや引張強さを増し、伸びを減らすが、延性ーぜい性の遷移温度を高める。
- (5) 炭素鋼は炭素量が増加するに従い引張強さは減少し、伸びは増す。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
炭素鋼は、鉄に主な合金元素として炭素を含む鋼であり、少量の不純物を含んでいる。
💡 炭素鋼の定義(鉄+炭素+少量不純物)
(2) ✓ 正しい
炭素含有割合によって炭素0.30%以下は低炭素鋼、0.45%以上は高炭素鋼と呼ばれる。
💡 低炭素鋼(0.30%以下)、高炭素鋼(0.45%以上)
(3) ✓ 正しい
引張強さが490MPa未満の炭素鋼が一般に用いられ、490MPa以上の炭素鋼は高張力鋼と呼ばれる。
💡 高張力鋼(490MPa以上)
(4) ✓ 正しい
不純物としてリンは硬さや引張強さを増し、伸びを減らすが、延性ーぜい性の遷移温度を高める。
💡 リンの影響(硬さ・引張強さ↑、伸び↓、遷移温度↑)
(5) ⚠ 誤っている
炭素鋼は炭素量が増加するに従い引張強さは減少し、伸びは増す。
→ 正しくは: 引張強さは増加し、伸びは小さくなる
💡 炭素鋼の機械的性質炭素量増加で硬化、引張強さ↑伸び↓(逆方向の記述)
問15
延性材料からなる円柱状の試験片に対し常温で引張試験を行った。降伏点での引張力が40000N、引張応力が200MPaであったとき、試験片の原断面積 (m²) として最も近い値はどれか。
- (1) 2×10⁻⁵
- (2) 2×10⁻⁴
- (3) 4×10⁻⁴
- (4) 8×10⁻⁴
- (5) 2×10⁻³
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢(2)。計算過程は下記参照。
📐 計算方法
- Step 1引張力と応力の関係式から、元の面積を逆算する問題です。
- Step 2応力（単位面積あたりの負担）＝ かかっている力 ÷ 断面積 です。
- Step 3つまり断面積 ＝ かかっている力 ÷ 応力 となります。
- Step 440000 N ÷ (200 × 10⁶ N/m²)
- Step 5これを計算すると 200 × 10⁻⁶ となり、整理して 2 × 10⁻⁴ m² が正解です。
✓ 正解: (2) 2×10⁻⁴ m²
問1
都市ガスの原料に関する次の記述のうち、いずれも誤っているものの組合せはどれか。
- (イ) バイオガスは二酸化炭素や有害成分が含まれるため、都市ガス原料とするには特製する必要がある。
- (ロ) 軽質と重質の異種LNGを同じ貯槽に受け入れる場合、ロールオーバーの原因となる層状化を生じさせないよう注意深く受入方法を設定する必要がある。
- (ハ) LNGポンプの運転においては、急激な圧力上昇や温度低下により、キャビテーションが発生しないように注意する。
- (ニ) 天然ガスの液化工程において行われる重質分除去は、低温部材として広く利用されるアルミニウムの腐食防止の観点から重要である。
- (ホ) 配管等をクールダウンする際は、配管下部と上部の温度差が大きくなることによりボーイングが発生しないよう、時間をかけることが必要である。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(4)に該当。
🔍 各選択肢の判定
(イ) ✓ 正しい
バイオガスは二酸化炭素や有害成分が含まれるため、都市ガス原料とするには特製する必要がある。
💡 バイオガスの精製(CO2/有害成分除去)
(ニ) ⚠ 誤っている
天然ガスの液化工程において行われる重質分除去は、低温部材として広く利用されるアルミニウムの腐食防止の観点から重要である。
→ 正しくは: 水銀除去
💡 天然ガス液化前処理水銀はアルミニウム腐食の原因。低温部材防食上、水銀除去が重要
(ハ) ⚠ 誤っている
LNGポンプの運転においては、急激な圧力上昇や温度低下により、キャビテーションが発生しないように注意する。
→ 正しくは: 急激な圧力低下や温度上昇
💡 キャビテーションLNGポンプのキャビテーションは圧力低下/温度上昇で気化が原因
(ホ) ✓ 正しい
配管等をクールダウンする際は、配管下部と上部の温度差が大きくなることによりボーイングが発生しないよう、時間をかけることが必要である。
💡 クールダウン時のボーイング対策
(ロ) ✓ 正しい
軽質と重質の異種LNGを同じ貯槽に受け入れる場合、ロールオーバーの原因となる層状化を生じさせないよう注意深く受入方法を設定する必要がある。
💡 ロールオーバー対策(層状化防止)
問2
LNG設備に関する次の記述のうち、正しいものはどれか。
- (1) 常圧断熱式凝固円筒形貯槽は、内槽と外槽からなる金属二重殻構造であり、断熱効果を高めるため内槽と外槽の空間は断熱材が充てんされるとともに、高度の真空状態に保たれている。
- (2) 遠心式BOG圧縮機は、圧力上昇及び所要動力が吸入ガスの質量比にほぼ比例し、一般に高圧で小容量のものに使用される。
- (3) 直接熱交換型シェルアンドチューブ式気化器は、ランニングコストが低廉であるためLNG1次受入基地のベースロード用として使用される。
- (4) 逆止弁（チャッキ弁）は流体の流れを常に一定方向に保ち逆流を防止する機能を持つ弁で、直動式やパイロット式等がある。
- (5) LNGローリー出荷設備において、LNGローリーとLNG配管を接続するためには、ローディングアーム又はフレキシブルホースが用いられる。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、正しいのは選択肢(5)。他の4つは誤りを含む。
🔍 各選択肢の判定
(1) ⚠ 誤っている
常圧断熱式凝固円筒形貯槽は、内槽と外槽からなる金属二重殻構造であり、断熱効果を高めるため内槽と外槽の空間は断熱材が充てんされるとともに、高度の真空状態に保たれている。
→ 正しくは: 不活性ガスが封入されている
💡 LNG貯槽構造常圧断熱式縦置円筒形貯槽の二重殻間は不活性ガス封入(真空ではない)
(2) ⚠ 誤っている
遠心式BOG圧縮機は、圧力上昇及び所要動力が吸入ガスの質量比にほぼ比例し、一般に高圧で小容量のものに使用される。
→ 正しくは: 低圧で大容量のものに使用される
💡 BOG圧縮機選定遠心式BOG圧縮機は低圧大容量向き
(3) ⚠ 誤っている
直接熱交換型シェルアンドチューブ式気化器は、ランニングコストが低廉であるためLNG1次受入基地のベースロード用として使用される。
→ 正しくは: 中間媒体型シェルアンドチューブ式気化器
💡 気化器種類LNG1次受入基地ベースロード用は中間媒体型
(4) ⚠ 誤っている
逆止弁（チャッキ弁）は流体の流れを常に一定方向に保ち逆流を防止する機能を持つ弁で、直動式やパイロット式等がある。
→ 正しくは: スイング式やリフト式
💡 逆止弁構造逆止弁(チャッキ弁)の型式はスイング式やリフト式
(5) ✓ 正しい
LNGローリー出荷設備において、LNGローリーとLNG配管を接続するためには、ローディングアーム又はフレキシブルホースが用いられる。
💡 LNGローリー出荷設備のローディングアーム
問3
製造設備の制御システムに関する次の記述のうち、誤っているものはどれか。
- (1) 制御システムでは、システムへの不正アクセスによるトラブル等に伴うリスクを把握し、必要と判断するセキュリティ対策を行う。
- (2) ファイヤーウォール等の設置、不要なUSBポートやLANポートの閉そく、重要機器設置場所への鍵や入退室管理装置の設置等、一日セキュリティ対策を導入すれば、以降の対応は不要である。
- (3) セキュリティ対策で考慮すべき事項として、「情報の利用促進」と「セキュリティ確保」のバランス、「想定される損害」と「対策レベル」のバランスが挙げられる。
- (4) 制御システムの信頼性を高める冗長化の方法として、CPUや電源ユニット、通信ネットワークの機能を対象に主機系と待機系を備える方法や、制御システム全体を二重化する方法がある。
- (5) 制御システムの信頼性を高める方式のひとつである電磁リレーによるシーケンス制御回路方式は、インターロック回路やトリップ回路等の重要な制御系統で利用されている。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(2)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
制御システムでは、システムへの不正アクセスによるトラブル等に伴うリスクを把握し、必要と判断するセキュリティ対策を行う。
💡 制御システムのセキュリティ対策
(2) ⚠ 誤っている
ファイヤーウォール等の設置、不要なUSBポートやLANポートの閉そく、重要機器設置場所への鍵や入退室管理装置の設置等、一日セキュリティ対策を導入すれば、以降の対応は不要である。
→ 正しくは: セキュリティ環境の変化に適切に対応するため継続的な対応が必要
💡 制御システムセキュリティセキュリティは継続的な見直しが必要(一度きりでは不十分)
(3) ✓ 正しい
セキュリティ対策で考慮すべき事項として、「情報の利用促進」と「セキュリティ確保」のバランス、「想定される損害」と「対策レベル」のバランスが挙げられる。
💡 セキュリティ対策のバランス考慮
(4) ✓ 正しい
制御システムの信頼性を高める冗長化の方法として、CPUや電源ユニット、通信ネットワークの機能を対象に主機系と待機系を備える方法や、制御システム全体を二重化する方法がある。
💡 冗長化(主機系+待機系)
(5) ✓ 正しい
制御システムの信頼性を高める方式のひとつである電磁リレーによるシーケンス制御回路方式は、インターロック回路やトリップ回路等の重要な制御系統で利用されている。
💡 電磁リレーシーケンス制御
問4
都市ガスの熱量調整と燃焼性、特殊成分の分析に関する次の記述のうち、いずれも誤っているものの組合せはどれか。
- (イ) 導管中でガス温度が露点域になると、LPG等の液化によるガス発熱量の増加、導管の閉そく等が発生するため、露点の管理が重要である。
- (ロ) ガスクロマトグラフは、気体試料の各成分の固定相に対する溶解性、吸着性が強いほど移動速度が速くなる性質を利用したものである。
- (ハ) ガスクロマトグラフの水素炎イオン化検出器（FID）は、有機化合物のほとんどを高感度に検出する。
- (ニ) ガス事業法では、天然ガスとプロパンを混合したガスや、プロパンに空気を混入したガスは、特殊成分検査を免除されている。
- (ホ) 特殊成分の分析方法であるイオンクロマトグラフ法は、全硫黄及びアンモニアの分析に使用できる。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(1)に該当。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
導管中でガス温度が露点域になると、LPG等の液化によるガス発熱量の増加、導管の閉そく等が発生するため、露点の管理が重要である。
→ 正しくは: ガス発熱量の低下
💡 熱量管理導管中でLPG液化するとガス発熱量は低下(増加ではない)
(ニ) ✓ 正しい
ガス事業法では、天然ガスとプロパンを混合したガスや、プロパンに空気を混入したガスは、特殊成分検査を免除されている。
💡 天然ガス・プロパン・空気混入ガスの特殊成分検査免除
(ハ) ✓ 正しい
ガスクロマトグラフの水素炎イオン化検出器（FID）は、有機化合物のほとんどを高感度に検出する。
💡 FID水素炎イオン化検出器
(ホ) ✓ 正しい
特殊成分の分析方法であるイオンクロマトグラフ法は、全硫黄及びアンモニアの分析に使用できる。
💡 イオンクロマトグラフ法(全硫黄/アンモニア)
(ロ) ⚠ 誤っている
ガスクロマトグラフは、気体試料の各成分の固定相に対する溶解性、吸着性が強いほど移動速度が速くなる性質を利用したものである。
→ 正しくは: 移動速度が遅くなる
💡 ガスクロマトグラフ原理ガスクロマトグラフは固定相への吸着性強い→遅くなる
問5
都市ガスの付臭に関する次の記述のうち、いずれも誤っているものの組合せはどれか。
- (イ) 付臭剤貯蔵タンクや注入装置等の付臭設備は、密閉した室内に設置することが望ましく、同室内はやや負圧にし、換気のために吸引した空気は活性炭で脱臭し排出する。
- (ロ) 付臭方式のうち、手動式滴下注入方式と蒸発方式は、流量の変動が少ない小規模の付臭に用いられる。
- (ハ) パネル法は、あらかじめ適正に選定された臭気の判定者3名以上により、においの有無を判定し、ガスの臭気濃度を求める方法である。
- (ニ) FPD付ガスクロマトグラフ法で測定できる付臭剤成分は、テトラヒドロチオフェン（THT）、ターシャリーブチルメルカプタン（TBM）、ジメチルスルフィド（DMS）等の有機硫黄化合物である。
- (ホ) 付臭剤は、極めて低い濃度でも特有の臭気が認められること、嗅覚疲労を起こしやすいこと等の要件を備えていることが必要である。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(5)に該当。
🔍 各選択肢の判定
(イ) ✓ 正しい
付臭剤貯蔵タンクや注入装置等の付臭設備は、密閉した室内に設置することが望ましく、同室内はやや負圧にし、換気のために吸引した空気は活性炭で脱臭し排出する。
💡 付臭設備換気措置(活性炭脱臭)
(ニ) ✓ 正しい
FPD付ガスクロマトグラフ法で測定できる付臭剤成分は、テトラヒドロチオフェン（THT）、ターシャリーブチルメルカプタン（TBM）、ジメチルスルフィド（DMS）等の有機硫黄化合物である。
💡 FPD付ガスクロマトグラフ(THT/TBM/DMS)
(ハ) ⚠ 誤っている
パネル法は、あらかじめ適正に選定された臭気の判定者3名以上により、においの有無を判定し、ガスの臭気濃度を求める方法である。
→ 正しくは: 臭気の判定者4名以上
💡 パネル法パネル法の判定者は4名以上(3名以上ではない)
(ホ) ⚠ 誤っている
付臭剤は、極めて低い濃度でも特有の臭気が認められること、嗅覚疲労を起こしやすいこと等の要件を備えていることが必要である。
→ 正しくは: 嗅覚疲労を起こしにくい
💡 付臭剤要件付臭剤は嗅覚疲労を起こしにくいことが要件
(ロ) ✓ 正しい
付臭方式のうち、手動式滴下注入方式と蒸発方式は、流量の変動が少ない小規模の付臭に用いられる。
💡 滴下注入方式・蒸発方式
問6
製造所の保安設備に関する次の記述のうち、誤っているものはどれか。
- (1) 可燃性のガス又は液化ガスを通ずるガス工作物は、ボイラー等の火気を取り扱う設備までの最低限必要な距離が定められている。
- (2) 遮断装置には、誤操作を防止し、かつ確実に操作することができる措置を講ずる必要がある。
- (3) 気化装置には、液化ガスが液体のまま気化装置から先へ流出することを防止する逆流防止装置の設置が必要である。
- (4) フレアースタックは、発生するふく射熱が周囲に障害を与えないよう適切な措置を講ずる必要がある。
- (5) ガスホルダーや液化ガス用貯槽のガス又は液化ガスを送り出し、又は受け入れるために用いられる配管には、手動弁、遠隔操作弁及び緊急遮断装置等を設ける必要がある。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(3)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
可燃性のガス又は液化ガスを通ずるガス工作物は、ボイラー等の火気を取り扱う設備までの最低限必要な距離が定められている。
💡 火気取扱設備までの保安距離
(2) ✓ 正しい
遮断装置には、誤操作を防止し、かつ確実に操作することができる措置を講ずる必要がある。
💡 遮断装置の誤操作防止
(3) ⚠ 誤っている
気化装置には、液化ガスが液体のまま気化装置から先へ流出することを防止する逆流防止装置の設置が必要である。
→ 正しくは: 流出防止装置
💡 気化装置の安全装置気化装置は液化ガスが液のまま流出することを防ぐ流出防止装置
(4) ✓ 正しい
フレアースタックは、発生するふく射熱が周囲に障害を与えないよう適切な措置を講ずる必要がある。
💡 フレアースタックの輻射熱対策
(5) ✓ 正しい
ガスホルダーや液化ガス用貯槽のガス又は液化ガスを送り出し、又は受け入れるために用いられる配管には、手動弁、遠隔操作弁及び緊急遮断装置等を設ける必要がある。
💡 ガスホルダー出入口の手動弁・遠隔弁・緊急遮断弁
問7
製造設備の建設及び操業に関する次の記述のうち、いずれも誤っているものの組合せはどれか。
- (イ) LNGローリーの運行においては、気象条件や交通事情による不測の事態に対応できるように、LNG在庫確保や出荷元の複数化等の対策を事前に講じておくことが望ましい。
- (ロ) 耐震設計を行う上で重要なことは、構造設計、安全設計、防災設計であり、防災設計とは地震時に異常が発生しても安全性を確保できるよう設計するものである。
- (ハ) ガス製造能力に関係する設備の定期修理計画策定にあたっては、ガス製造計画や製造設備稼働計画をもとにして、ピーク時における最大必要能力を確保する必要がある。
- (ニ) LNGサテライト基地におけるLNG熱量は、出荷元のLNG熱量に依存するため、熱量管理においては基地の貯槽内濃縮には留意しなくてもよい。
- (ホ) 「あらかじめ確認」とは、溶接施工法、溶接士技能が技術基準に適合しているか否かをガス主任技術者が確認する行為である。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(3)に該当。
🔍 各選択肢の判定
(イ) ✓ 正しい
LNGローリーの運行においては、気象条件や交通事情による不測の事態に対応できるように、LNG在庫確保や出荷元の複数化等の対策を事前に講じておくことが望ましい。
💡 LNGローリーの運行(複数化等)
(ニ) ⚠ 誤っている
LNGサテライト基地におけるLNG熱量は、出荷元のLNG熱量に依存するため、熱量管理においては基地の貯槽内濃縮には留意しなくてもよい。
→ 正しくは: 貯槽内濃縮の管理が重要
💡 LNG熱量管理LNGサテライト基地でも貯槽内濃縮の管理は重要
(ハ) ✓ 正しい
ガス製造能力に関係する設備の定期修理計画策定にあたっては、ガス製造計画や製造設備稼働計画をもとにして、ピーク時における最大必要能力を確保する必要がある。
💡 定期修理計画策定
(ホ) ✓ 正しい
「あらかじめ確認」とは、溶接施工法、溶接士技能が技術基準に適合しているか否かをガス主任技術者が確認する行為である。
💡 「あらかじめ確認」の定義
(ロ) ⚠ 誤っている
耐震設計を行う上で重要なことは、構造設計、安全設計、防災設計であり、防災設計とは地震時に異常が発生しても安全性を確保できるよう設計するものである。
→ 正しくは: 災害の発生・拡大を防止することを目的とする
💡 防災設計防災設計は災害発生・拡大防止が目的(完全防止ではない)
問8
製造設備の保全に関する次の記述のうち、いずれも誤っているものの組合せはどれか。
- (イ) 異種金属接触腐食は、電位の異なる金属間に腐食電池が形成され、電位が卑な金属がアノード、貴な方の金属がカソードとなり、前者の腐食が進行する。
- (ロ) ステンレス鋼のすきま腐食の原因として、すきま内に塩化物イオンが蓄積するとともに、pHが低下して不動態が形成され、すきまの外の部分との間に腐食電池を形成することがあげられる。
- (ハ) ポンプのインペラのように、材料と流動する溶液の界面で気泡の発生と破壊を繰り返す結果生ずる孔食状の腐食は、キャビテーションエロージョンと呼ばれる。
- (ニ) 部材に形状的な不連続や切り欠きが存在して応力集中が高くなるほど、疲労強度は増加する。
- (ホ) 浸透探傷試験（PT）は、金属、非金属のあらゆる材料の表面欠陥を検出することができる。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(3)に該当。
🔍 各選択肢の判定
(イ) ✓ 正しい
異種金属接触腐食は、電位の異なる金属間に腐食電池が形成され、電位が卑な金属がアノード、貴な方の金属がカソードとなり、前者の腐食が進行する。
💡 異種金属接触腐食(電位差→腐食)
(ニ) ⚠ 誤っている
部材に形状的な不連続や切り欠きが存在して応力集中が高くなるほど、疲労強度は増加する。
→ 正しくは: 疲労強度は低下
💡 応力集中と疲労応力集中が高いほど疲労強度は低下(増加ではない)
(ハ) ✓ 正しい
ポンプのインペラのように、材料と流動する溶液の界面で気泡の発生と破壊を繰り返す結果生ずる孔食状の腐食は、キャビテーションエロージョンと呼ばれる。
💡 キャビテーションエロージョン
(ホ) ✓ 正しい
浸透探傷試験（PT）は、金属、非金属のあらゆる材料の表面欠陥を検出することができる。
💡 浸透探傷試験(PT)
(ロ) ⚠ 誤っている
ステンレス鋼のすきま腐食の原因として、すきま内に塩化物イオンが蓄積するとともに、pHが低下して不動態が形成され、すきまの外の部分との間に腐食電池を形成することがあげられる。
→ 正しくは: 不動態が破壊され
💡 すきま腐食メカニズムステンレス鋼すきま腐食はpH低下で不動態が破壊される
問9
環境対策に関する次の記述のうち、いずれも誤っているものの組合せはどれか。
- (イ) LNG、LPGは硫黄分や窒素分等をほとんど含まず、都市ガスの製造段階において大気環境に負荷を与えるSOx（硫黄酸化物）、NOx（窒素酸化物）の発生はほとんどない。
- (ロ) COD（化学的酸素要求量）とは、水中の有機物を酸化剤で分解する際に消費される酸化剤の量を酸素量に換算したものである。
- (ハ) 調節弁による流量制御方式は、設備投資が安価であるが、流量を絞った場合に調節弁での動力損失が小さくなる。
- (ニ) 一般に、LNG冷熱の40～50%は、ガス送出圧力エネルギーとして回収しており、残りの未利用の冷熱エネルギーの利用が工夫されている。
- (ホ) メタンを主成分とする天然ガスは、石炭や石油に比べ、分子中の炭素原子の割合が大きいため、燃焼時の二酸化炭素排出量が最も少ない化石燃料である。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(5)に該当。
🔍 各選択肢の判定
(イ) ✓ 正しい
LNG、LPGは硫黄分や窒素分等をほとんど含まず、都市ガスの製造段階において大気環境に負荷を与えるSOx（硫黄酸化物）、NOx（窒素酸化物）の発生はほとんどない。
💡 LNG/LPGはSOx/NOx発生少ない
(ニ) ✓ 正しい
一般に、LNG冷熱の40～50%は、ガス送出圧力エネルギーとして回収しており、残りの未利用の冷熱エネルギーの利用が工夫されている。
💡 LNG冷熱エネルギー利用
(ハ) ⚠ 誤っている
調節弁による流量制御方式は、設備投資が安価であるが、流量を絞った場合に調節弁での動力損失が小さくなる。
→ 正しくは: 調節弁での動力損失が大きくなる
💡 流量制御方式調節弁絞り→圧損→動力損失大(回転数制御の方が省エネ)
(ホ) ⚠ 誤っている
メタンを主成分とする天然ガスは、石炭や石油に比べ、分子中の炭素原子の割合が大きいため、燃焼時の二酸化炭素排出量が最も少ない化石燃料である。
→ 正しくは: 炭素原子の割合が小さい
💡 燃焼CO2排出メタン主成分の天然ガスは炭素割合小→CO2排出少
(ロ) ✓ 正しい
COD（化学的酸素要求量）とは、水中の有機物を酸化剤で分解する際に消費される酸化剤の量を酸素量に換算したものである。
💡 COD(化学的酸素要求量)
問10

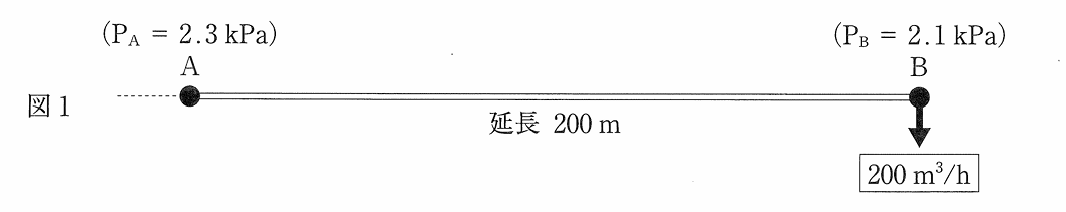

A点からB点にガスを200m³/h供給している低圧導管AB（口径20cm、延長200m）がある。このとき、A点の圧力PAは2.3kPa、B点の圧力PBは2.1kPaであった。（図1）

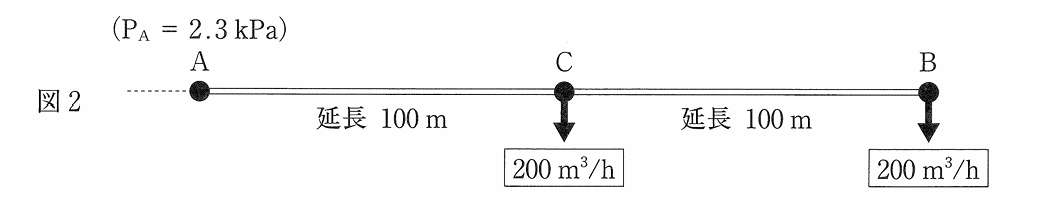

今、図2のようにAB間の中間点（A点から100m）のC点にもガスを200m³/h供給することになった。A点の圧力PAが2.3kPaのとき、B点の圧力PB（kPa）として最も近い値はどれか。ただし高低差は考慮しないものとする。
- (1) 1.5
- (2) 1.6
- (3) 1.7
- (4) 1.8
- (5) 1.9
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢(4)。計算過程は下記参照。
📐 計算方法
- Step 1図1から基準を作る。200m³/h・200mで圧力降下は 2.3 − 2.1 = 0.2 kPa。→ 200m³/h・100mあたり 0.1 kPa。
- Step 2図2のA→C区間(100m)は、B向き200 + C向き200 = 400m³/h(流量2倍)が流れる。ΔH ∝ Q² なので 0.1 × 2² = 0.4 kPa。
- Step 3C→B区間(100m)は200m³/hのまま → 0.1 kPa。
- Step 4B点圧力 = 2.3 − (0.4 + 0.1) = 1.8 kPa。
✓ 正解: (4) 1.8 kPa
- A→C区間の流量を200m³/hのまま計算する(C向き分を足し忘れる)
- 圧力降下が流量の2乗に比例することを忘れ、比例で計算する
問11
整圧器に関する次の記述のうち、誤っているものはどれか。
- (1) パイロット式整圧器は、一次圧力と二次圧力の差圧が一定以上確保されない場合、作動できなくなる。
- (2) 動特性は、負荷変動の大きいところに使用される整圧器にとって重要な特性である。
- (3) 流量特性線図とは、流量とメインバルブ開度（ストローク）の関係を表したものをいう。
- (4) 圧力上昇防止装置は、整圧器の故障により、二次側の圧力が異常に上昇することを防止するために用いられる。
- (5) 特定の流量時における二次圧力を基準状態としたとき、流量が増大するに従い二次圧力は基準状態の圧力より低下する。このずれのことをシフトという。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
パイロット式整圧器は、一次圧力と二次圧力の差圧が一定以上確保されない場合、作動できなくなる。
💡 パイロット式整圧器の差圧条件
(2) ✓ 正しい
動特性は、負荷変動の大きいところに使用される整圧器にとって重要な特性である。
💡 動特性(負荷変動大きい場所)
(3) ✓ 正しい
流量特性線図とは、流量とメインバルブ開度（ストローク）の関係を表したものをいう。
💡 流量特性線図
(4) ✓ 正しい
圧力上昇防止装置は、整圧器の故障により、二次側の圧力が異常に上昇することを防止するために用いられる。
💡 圧力上昇防止装置
(5) ⚠ 誤っている
特定の流量時における二次圧力を基準状態としたとき、流量が増大するに従い二次圧力は基準状態の圧力より低下する。このずれのことをシフトという。
→ 正しくは: オフセット
💡 整圧器特性基準状態からの二次圧力ずれ=オフセット(シフトは全体的にずれる現象)
問12
ガスメーターに関する次の記述のうち、正しいものはどれか。
- (1) 回転子式ガスメーターは、回転子の回転数から流量を推測計量する。
- (2) 口径が250mmを超えるガスメーターは、計量法の規定による検定の対象外である。
- (3) オリフィス式ガスメーターは、オリフィス前後の圧力差を測定することにより、流量を容積計量する。
- (4) 計量法の規定により、使用最大流量が25m³/hの検定対象ガスメーターの検定有効期間は10年である。
- (5) マイコンメーターは、内管の少量漏れや口火を連続使用した場合等、30日間連続してガスが流れ続けた場合、遮断する。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。次の(1)〜(5)の記述のうち、正しいのは選択肢(2)。他の4つは誤りを含む。
🔍 各選択肢の判定
(1) ⚠ 誤っている
回転子式ガスメーターは、回転子の回転数から流量を推測計量する。
→ 正しくは: 実測計量
💡 ガスメーター方式回転子式ガスメーターは容積式=実測計量(推測計量ではない)
(2) ✓ 正しい
口径が250mmを超えるガスメーターは、計量法の規定による検定の対象外である。
💡 口径250mm超は検定対象外
(3) ⚠ 誤っている
オリフィス式ガスメーターは、オリフィス前後の圧力差を測定することにより、流量を容積計量する。
→ 正しくは: 推量計量
💡 ガスメーター方式オリフィス式は流量を推測計量(容積計量ではない)
(4) ⚠ 誤っている
計量法の規定により、使用最大流量が25m³/hの検定対象ガスメーターの検定有効期間は10年である。
→ 正しくは: 7年
💡 計量法使用最大流量25m³/h検定対象メーターの検定有効期間は7年
(5) ⚠ 誤っている
マイコンメーターは、内管の少量漏れや口火を連続使用した場合等、30日間連続してガスが流れ続けた場合、遮断する。
→ 正しくは: ガス漏れ警報を表示する
💡 マイコンメーターマイコンメーターは少量漏れ・口火連続使用の場合は警報表示(遮断ではない)
問13
外径200mm、管厚5mmの導管が内圧0.5MPaを受けるときに生じる円周方向の応力（N/mm²）として最も近い値はどれか。
- (1) 4.5
- (2) 5.0
- (3) 9.5
- (4) 10.0
- (5) 19.0
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢(3)。計算過程は下記参照。
📐 計算方法
- Step 1P（最高使用圧力）：1.0 MPa
- Step 2D（外径）：400 mm
- Step 3f（許容引張応力）：100 N/mm²
- Step 4η（継手効率）：1.0
- Step 5C（腐れしろ）：1.0 mm
- Step 6代入すると、 / t = (1.0 × 400) / (2 × 100 × 1.0) + 1.0 / t = 400 / 200 + 1.0 / t = 2.0 + 1.0 = 3.0 mm
- Step 7計算結果より、正解は(3)となります。 / 💡ワンポイント：公式の意味を考えると理解が深まります。分子のP×Dは「広げようとする力」、分母の2×fは「管が耐える力」です。これに「予備の厚み(C)」を足すのが設計です。
✓ 正解: (3) 9.5 N/mm²
問14
腐食と防食に関する次の記述のうち、誤っているものはどれか。
- (1) 鋳鉄管と銅管が電気的に接続されている場合、異種金属接触によるマクロセル腐食のため、銅管がアノードとなって腐食する。
- (2) ミクロセル腐食とは、金属表面においてアノードとカソードの部位が刻々と変化するタイプの腐食で、全面腐食となる。
- (3) 導管における設計上の防食電位は、安全を考慮して、管対地電位を-1000mV（飽和硫酸銅電極基準）程度とすることが望ましい。
- (4) 流電陽極法とは、導管よりも自然電位がプラス側の金属を接続することで、導管へ防食電流を流入させ腐食を防止する方法である。
- (5) 建物に引き込まれた配管は、マクロセル腐食の原因となるコンクリートに接触する機会が多いため、一般に埋設配管部近くの架空配管部に絶縁継手を設置する。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(4)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
鋳鉄管と銅管が電気的に接続されている場合、異種金属接触によるマクロセル腐食のため、銅管がアノードとなって腐食する。
💡 異種金属接触マクロセル腐食
(2) ✓ 正しい
ミクロセル腐食とは、金属表面においてアノードとカソードの部位が刻々と変化するタイプの腐食で、全面腐食となる。
💡 ミクロセル腐食(全面腐食)
(3) ✓ 正しい
導管における設計上の防食電位は、安全を考慮して、管対地電位を-1000mV（飽和硫酸銅電極基準）程度とすることが望ましい。
💡 管対地電位-1000mV(防食基準)
(4) ⚠ 誤っている
流電陽極法とは、導管よりも自然電位がプラス側の金属を接続することで、導管へ防食電流を流入させ腐食を防止する方法である。
→ 正しくは: 自然電位がマイナス側の金属を接続
💡 流電陽極法流電陽極法は卑な金属(マイナス側)を接続(プラス側ではない)
(5) ✓ 正しい
建物に引き込まれた配管は、マクロセル腐食の原因となるコンクリートに接触する機会が多いため、一般に埋設配管部近くの架空配管部に絶縁継手を設置する。
💡 コンクリート接触配管のマクロセル腐食
問15
導管の工事に関する次の記述のうち、誤っているものはどれか。
- (1) 導管の接合のうち、機械的接合は主として鋳鉄管又は口径80mm以下の小口径の鋼管の接合に使用される。
- (2) ポリエチレン管の接合である融着には、ヒートフュージョン接合とエレクトロフュージョン接合がある。
- (3) 架管の施工において、橋台等の壁貫通部にスリーブを設け、スリーブとガス管の隙間には弾力性のあるシール材を隙間なく充てんした。
- (4) 気密試験の方法として、ガス濃度が0.2%以下で作動するガス検知器を使用し、ガス検知器が作動しないことにより判定した。
- (5) 工事着手前に、道路管理者から道路使用許可を取得した。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
導管の接合のうち、機械的接合は主として鋳鉄管又は口径80mm以下の小口径の鋼管の接合に使用される。
💡 機械的接合(80mm以下小口径用)
(2) ✓ 正しい
ポリエチレン管の接合である融着には、ヒートフュージョン接合とエレクトロフュージョン接合がある。
💡 PE管融着(ヒート/エレクトロ)
(3) ✓ 正しい
架管の施工において、橋台等の壁貫通部にスリーブを設け、スリーブとガス管の隙間には弾力性のあるシール材を隙間なく充てんした。
💡 橋台等貫通部スリーブ
(4) ✓ 正しい
気密試験の方法として、ガス濃度が0.2%以下で作動するガス検知器を使用し、ガス検知器が作動しないことにより判定した。
💡 気密試験(ガス検知器0.2%)
(5) ⚠ 誤っている
工事着手前に、道路管理者から道路使用許可を取得した。
→ 正しくは: 道路占用許可
💡 道路法道路管理者から取得するのは占用許可(使用許可は警察署)
問16
溶接と非破壊試験に関する次の記述のうち、いずれも誤っているものの組合せはどれか。
- (イ) 被覆アーク溶接棒の被覆剤（フラックス）には、溶接金属の凝固・冷却の速度を緩やかにし、上向きその他種々の位置の溶接を容易にする効用がある。
- (ロ) ティグ溶接は、スラグでアーク及び溶融池を完全にシールドしているため、不純物が混入せず、高品質な溶接が得られる。
- (ハ) 溶接の形状不良には、ビード形状の不良、オーバーラップ、クレーター等がある。
- (ニ) 放射線透過試験は、きずの形状がわかり易く直観性があるが、フィルムの現像等のため、試験結果の確認までに時間がかかる。
- (ホ) 導管のすみ肉溶接部における開先形状は、V、U形がよく用いられる。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(3)に該当。
🔍 各選択肢の判定
(イ) ✓ 正しい
被覆アーク溶接棒の被覆剤（フラックス）には、溶接金属の凝固・冷却の速度を緩やかにし、上向きその他種々の位置の溶接を容易にする効用がある。
💡 被覆アーク溶接フラックス(凝固/冷却制御)
(ニ) ✓ 正しい
放射線透過試験は、きずの形状がわかり易く直観性があるが、フィルムの現像等のため、試験結果の確認までに時間がかかる。
💡 放射線透過試験(直観性あり)
(ハ) ✓ 正しい
溶接の形状不良には、ビード形状の不良、オーバーラップ、クレーター等がある。
💡 溶接形状不良(ビード/オーバーラップ/クレーター)
(ホ) ⚠ 誤っている
導管のすみ肉溶接部における開先形状は、V、U形がよく用いられる。
→ 正しくは: 導管の突合せ溶接部における開先形状は、V、U形
💡 溶接開先V/U形開先は突合せ溶接(すみ肉溶接ではない)
(ロ) ⚠ 誤っている
ティグ溶接は、スラグでアーク及び溶融池を完全にシールドしているため、不純物が混入せず、高品質な溶接が得られる。
→ 正しくは: 不活性ガスでアーク及び溶融池を完全にシールドしている
💡 ティグ溶接ティグ溶接は不活性ガス(アルゴン等)でシールド(スラグではない)
問17
導管の維持管理に関する次の記述のうち、いずれも誤っているものの組合せはどれか。
- (イ) 半導体式ガス検知器は、半導体の電導度が雰囲気ガスの燃焼によって変化することを利用したもので、検知可能なガスは可燃性であることに限定される。
- (ロ) 鋼製修理バンド工法とは、管体の修理箇所に鋼製修理バンドを突合せ溶接により取り付ける工法である。
- (ハ) 敷地内の他工事対策の1つとして、ガス設備の資産区分、解体、改装時の注意事項等を記載したチラシ等を配付し需要家への注意喚起を図る。
- (ニ) 埋設部のガス漏えい箇所を早期に発見し適切な修理を行うことは、地下水による浸水予防対策としても有効である。
- (ホ) 更生修理工法浸管工法についてモニタリングを実施し、材料の耐久性を確認する。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。下記 各設問の判定 で誤り/正しい設問を特定し、その組合せが(1)に該当。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
半導体式ガス検知器は、半導体の電導度が雰囲気ガスの燃焼によって変化することを利用したもので、検知可能なガスは可燃性であることに限定される。
→ 正しくは: 雰囲気ガスの吸着によって変化
💡 半導体式検知器半導体式ガス検知器は吸着で電気伝導度変化(燃焼ではない)
(ニ) ✓ 正しい
埋設部のガス漏えい箇所を早期に発見し適切な修理を行うことは、地下水による浸水予防対策としても有効である。
💡 ガス漏えい早期発見の地下水浸水予防効果
(ハ) ✓ 正しい
敷地内の他工事対策の1つとして、ガス設備の資産区分、解体、改装時の注意事項等を記載したチラシ等を配付し需要家への注意喚起を図る。
💡 敷地内他工事対策(注意喚起)
(ホ) ✓ 正しい
更生修理工法浸管工法についてモニタリングを実施し、材料の耐久性を確認する。
💡 更生修理工法後モニタリング
(ロ) ⚠ 誤っている
鋼製修理バンド工法とは、管体の修理箇所に鋼製修理バンドを突合せ溶接により取り付ける工法である。
→ 正しくは: すみ肉溶接
💡 鋼製修理バンド鋼製修理バンド工法はすみ肉溶接(突合せではない)
問18
地震対策に関する次の記述のうち、誤っているものはどれか。
- (1) 中・低圧導管では、配管系の地盤変位吸収能力と設計地盤変位とを比較することにより耐震性を評価する。
- (2) マイコンメーターには、ガスメーターの設置場所において250ガルを超える地震動を継続して検知した場合に遮断する機能がある。
- (3) SI値は、地震による一般的な建物の揺れの大きさを評価する指標であり、過度の単位カイン（cm/s）で表わされる。
- (4) 地震対策は、基本的に設備対策、緊急対策、復旧対策の3つの対策で構成されている。
- (5) 移動式ガス発生設備のうち、空気吸入式（PA式）は、ボンベに圧縮・充てんされた熱量調整・付臭済みの天然ガスを供給するものである。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
中・低圧導管では、配管系の地盤変位吸収能力と設計地盤変位とを比較することにより耐震性を評価する。
💡 中低圧導管の地盤変位吸収能力
(2) ✓ 正しい
マイコンメーターには、ガスメーターの設置場所において250ガルを超える地震動を継続して検知した場合に遮断する機能がある。
💡 マイコンメーター250ガル遮断
(3) ✓ 正しい
SI値は、地震による一般的な建物の揺れの大きさを評価する指標であり、過度の単位カイン（cm/s）で表わされる。
💡 SI値(速度カイン cm/s)
(4) ✓ 正しい
地震対策は、基本的に設備対策、緊急対策、復旧対策の3つの対策で構成されている。
💡 地震対策3本柱(設備/緊急/復旧)
(5) ⚠ 誤っている
移動式ガス発生設備のうち、空気吸入式（PA式）は、ボンベに圧縮・充てんされた熱量調整・付臭済みの天然ガスを供給するものである。
→ 正しくは: 圧縮天然ガス(CNG式)
💡 移動式ガス発生設備熱量調整・付臭済み天然ガス供給=CNG式(PA式はLPG空気混合)
問19
ガスの燃焼方式に関する次の記述のうち、誤っているものはどれか。
- (1) 赤火燃焼式は、ガスをそのまま大気中に噴出して燃焼させる方式で、燃焼に必要な空気は、すべて周囲大気から拡散によって供給される。
- (2) 炎の温度は、ブンゼン燃焼式より赤火燃焼式の方が高い。
- (3) 濃淡燃焼バーナーは、全一次空気式バーナーとブンゼンバーナーを交互に配置した構造となっている。
- (4) ブラスト燃焼とは、燃焼用の空気をバーナー内にファンで強制的に送り込み、ノズルから噴出されるガスと混合し燃焼させる方式である。
- (5) 触媒燃焼とは、可燃性ガスと酸素との反応を促進させる固体触媒を使用し燃焼させる方式である。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(2)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
赤火燃焼式は、ガスをそのまま大気中に噴出して燃焼させる方式で、燃焼に必要な空気は、すべて周囲大気から拡散によって供給される。
💡 赤火燃焼式(全周囲拡散供給)
(2) ⚠ 誤っている
炎の温度は、ブンゼン燃焼式より赤火燃焼式の方が高い。
→ 正しくは: 炎の温度は、ブンゼン燃焼式より赤火燃焼式の方が低い
💡 燃焼方式比較赤火燃焼式は燃焼速度遅く温度低い(ブンゼン式の方が高温)
(3) ✓ 正しい
濃淡燃焼バーナーは、全一次空気式バーナーとブンゼンバーナーを交互に配置した構造となっている。
💡 濃淡燃焼バーナー
(4) ✓ 正しい
ブラスト燃焼とは、燃焼用の空気をバーナー内にファンで強制的に送り込み、ノズルから噴出されるガスと混合し燃焼させる方式である。
💡 ブラスト燃焼(ファン強制送風)
(5) ✓ 正しい
触媒燃焼とは、可燃性ガスと酸素との反応を促進させる固体触媒を使用し燃焼させる方式である。
💡 触媒燃焼(固体触媒利用)
問20
ガス燃焼時に生じるリフティングの原因に関する次の記述のうち、誤っているものはどれか。
- (1) バーナー内のガス圧が高すぎて、ガスが出すぎる。
- (2) 一次空気の吸引が多すぎて、混合ガス量が増えすぎる。
- (3) 燃焼室内の給排気不良により、二次空気が極端に減少する。
- (4) バーナー部分が高温になり、そこを通る混合ガスの温度が上がりすぎる。
- (5) バーナーの炎口が詰まって、炎口の有効面積が極端に小さくなる。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(4)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
バーナー内のガス圧が高すぎて、ガスが出すぎる。
💡 ガス圧高すぎ→リフティング
(2) ✓ 正しい
一次空気の吸引が多すぎて、混合ガス量が増えすぎる。
💡 一次空気多すぎ→混合ガス量過多
(3) ✓ 正しい
燃焼室内の給排気不良により、二次空気が極端に減少する。
💡 給排気不良→二次空気減
(4) ⚠ 誤っている
バーナー部分が高温になり、そこを通る混合ガスの温度が上がりすぎる。
→ 正しくは: 燃焼速度が速くなりフラッシュバックする(リフティングではない)
💡 燃焼異常現象バーナー高温による混合ガス昇温はフラッシュバック原因(リフティングではない)
(5) ✓ 正しい
バーナーの炎口が詰まって、炎口の有効面積が極端に小さくなる。
💡 炎口詰まり→有効面積減
問21
家庭用ガス温水機器に関する次の記述のうち、誤っているものはどれか。
- (1) 給湯器の自己診断機能には、給排気通路の閉そく状態を検知する方法として、燃焼状態により診断する方法と給気ファンの風量低下により診断する方法とがある。
- (2) 潜熱回収型給湯器の中和器内では、炭酸カルシウムと排ガス凝縮水中の硝酸水との反応により、硝酸カルシウムが生成される。
- (3) 先止め式貯湯湯沸器は、出湯側に給湯配管を接続し、複数箇所に給湯することができる。
- (4) 現在販売されている開放式小型湯沸器には、不完全燃焼防止装置が複数回連続して作動したときに、通常の操作による再点火ができなくなるインターロック機能が搭載されている。
- (5) 給湯器の出湯温度は、設定温度との差を補正するためのフィードフォワード制御によりばらつきが抑えられている。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
給湯器の自己診断機能には、給排気通路の閉そく状態を検知する方法として、燃焼状態により診断する方法と給気ファンの風量低下により診断する方法とがある。
💡 給湯器自己診断(2方式)
(2) ✓ 正しい
潜熱回収型給湯器の中和器内では、炭酸カルシウムと排ガス凝縮水中の硝酸水との反応により、硝酸カルシウムが生成される。
💡 潜熱回収型給湯器中和器
(3) ✓ 正しい
先止め式貯湯湯沸器は、出湯側に給湯配管を接続し、複数箇所に給湯することができる。
💡 先止め式瞬間湯沸器(複数箇所給湯)
(4) ✓ 正しい
現在販売されている開放式小型湯沸器には、不完全燃焼防止装置が複数回連続して作動したときに、通常の操作による再点火ができなくなるインターロック機能が搭載されている。
💡 開放式小型湯沸器インターロック
(5) ⚠ 誤っている
給湯器の出湯温度は、設定温度との差を補正するためのフィードフォワード制御によりばらつきが抑えられている。
→ 正しくは: フィードフォワード+フィードバック制御
💡 給湯温度制御給湯温度制御はFF+FB両方使用(FFのみではない)
問22
家庭用ガス機器に関する次の記述のうち、誤っているものはどれか。
- (1) マイコンタイマー式炊飯器は、炊き分け機能、早炊き機能等を有し、自動的にガス量や燃焼時間をコントロールしながら炊き上げるものである。
- (2) FF暖房機では一般に、給気管は軟質塩化ビニル製、排気管はステンレス鋼板製である。
- (3) 「Siセンサーコンロ」の標準搭載機能は、調理油過熱防止装置、立ち消え安全装置、消し忘れ消火機能、早切れ防止機能である。
- (4) 回転ドラム式衣類乾燥機は、空気で希釈された燃焼排ガスにより、ドラムの中の洗濯物を直接乾燥させるものである。
- (5) ファンヒーターには、不完全燃焼防止装置が搭載されているので、使用に際して換気をする必要はない。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
マイコンタイマー式炊飯器は、炊き分け機能、早炊き機能等を有し、自動的にガス量や燃焼時間をコントロールしながら炊き上げるものである。
💡 マイコンタイマー式炊飯器
(2) ✓ 正しい
FF暖房機では一般に、給気管は軟質塩化ビニル製、排気管はステンレス鋼板製である。
💡 FF暖房機(軟質塩ビ給気管/ステンレス排気管)
(3) ✓ 正しい
「Siセンサーコンロ」の標準搭載機能は、調理油過熱防止装置、立ち消え安全装置、消し忘れ消火機能、早切れ防止機能である。
💡 Siセンサーコンロ標準機能
(4) ✓ 正しい
回転ドラム式衣類乾燥機は、空気で希釈された燃焼排ガスにより、ドラムの中の洗濯物を直接乾燥させるものである。
💡 回転ドラム式衣類乾燥機
(5) ⚠ 誤っている
ファンヒーターには、不完全燃焼防止装置が搭載されているので、使用に際して換気をする必要はない。
→ 正しくは: 換気をする必要がある
💡 燃焼機器の換気ファンヒーターは燃焼空気取入れ・排気のため換気必要(不完全燃焼防止装置とは別)
問23
コージェネレーションシステム及びガス冷暖房機器に関する次の記述のうち、誤っているものはどれか。
- (1) 固体酸化物形燃料電池（SOFC）の作動温度は、固体高分子形燃料電池（PEFC）の作動温度より高い。
- (2) 家庭用燃料電池システム（エネファーム）には、停電時発電継続機能やIoT技術を活用した遠隔監視機能を搭載したものがある。
- (3) コージェネレーションシステムの運転方式は、電主熱従運転と熱主電従運転とに分類され、さらに電主熱従運転はピークカット運転とベースロード運転とに分類される。
- (4) 吸収冷凍機の二重効用吸収冷凍サイクルでは、蒸発プロセスの効率向上のため、二つの蒸発器が用いられている。
- (5) ガスエンジンヒートポンプ（GHP）の冷房と暖房の切り替えは、室外機内の四方（切替）弁で冷媒の流れを変えることによって行う。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(4)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
固体酸化物形燃料電池（SOFC）の作動温度は、固体高分子形燃料電池（PEFC）の作動温度より高い。
💡 SOFC作動温度>PEFC作動温度
(2) ✓ 正しい
家庭用燃料電池システム（エネファーム）には、停電時発電継続機能やIoT技術を活用した遠隔監視機能を搭載したものがある。
💡 家庭用エネファーム遠隔監視
(3) ✓ 正しい
コージェネレーションシステムの運転方式は、電主熱従運転と熱主電従運転とに分類され、さらに電主熱従運転はピークカット運転とベースロード運転とに分類される。
💡 CGS電主熱従/熱主電従運転
(4) ⚠ 誤っている
吸収冷凍機の二重効用吸収冷凍サイクルでは、蒸発プロセスの効率向上のため、二つの蒸発器が用いられている。
→ 正しくは: 二つの再生器
💡 吸収冷凍機吸収冷凍機二重効用は再生器を二つ持つ(蒸発器ではない)
(5) ✓ 正しい
ガスエンジンヒートポンプ（GHP）の冷房と暖房の切り替えは、室外機内の四方（切替）弁で冷媒の流れを変えることによって行う。
💡 GHP四方弁による冷暖切替
問24
換気及び一酸化炭素（CO）中毒に関する次の記述のうち、誤っているものはどれか。
- (1) 機械換気における第3種換気とは、給気機と排気機を用いる方法で、室内の圧力を給気量と排気量の割合で調節できる。
- (2) 従来の木造住宅では、1.5～3回/h程度の自然換気回数が見込まれたが、近年の高気密住宅では、自然換気回数は0.1回/h程度といわれている。
- (3) 台所等の火気を使用する部屋の必要換気量は、レンジフードの形状等による定数と、理論排ガス量及び燃料消費量に基づき算出される。
- (4) CO中毒は、COが血液中のヘモグロビンと結合し、ヘモグロビンが酸素を運搬できなくなるために引き起こされる。
- (5) CO中毒の症状は、空気中のCO濃度と吸入時間によって変化する。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(1)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ⚠ 誤っている
機械換気における第3種換気とは、給気機と排気機を用いる方法で、室内の圧力を給気量と排気量の割合で調節できる。
→ 正しくは: 第1種換気
💡 換気種別給気機+排気機両方使用は第1種換気(第3種は排気機のみ)
(2) ✓ 正しい
従来の木造住宅では、1.5～3回/h程度の自然換気回数が見込まれたが、近年の高気密住宅では、自然換気回数は0.1回/h程度といわれている。
💡 木造1.5-3回/h、高気密0.1回/h
(3) ✓ 正しい
台所等の火気を使用する部屋の必要換気量は、レンジフードの形状等による定数と、理論排ガス量及び燃料消費量に基づき算出される。
💡 台所必要換気量算定
(4) ✓ 正しい
CO中毒は、COが血液中のヘモグロビンと結合し、ヘモグロビンが酸素を運搬できなくなるために引き起こされる。
💡 CO中毒(ヘモグロビン結合)
(5) ✓ 正しい
CO中毒の症状は、空気中のCO濃度と吸入時間によって変化する。
💡 CO中毒症状(濃度×吸入時間)
問25
ガス機器の給排気方式に関する次の記述のうち、誤っているものはどれか。
- (1) 開放式機器は、燃焼用の空気を屋内から取り、燃焼排ガスをそのまま屋内へ排出する。
- (2) 強制排気式（FE式）機器の排気筒トップは、風圧帯内に設置することができない。
- (3) 自然給排気式（BF式）機器を設置した室には、専用の給気口、換気口は必要ない。
- (4) 強制給排気式（FF式）機器は、給排気筒を延長できるため、機器本体が外壁に面している必要はない。
- (5) 屋外式（RF式）機器は、建物外壁に設置されるだけでなく、集合住宅のパイプシャフトの扉部等にも設置される。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(2)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
開放式機器は、燃焼用の空気を屋内から取り、燃焼排ガスをそのまま屋内へ排出する。
💡 開放式機器(屋内排気)
(2) ⚠ 誤っている
強制排気式（FE式）機器の排気筒トップは、風圧帯内に設置することができない。
→ 正しくは: 風圧帯内に設置することができる
💡 排気筒設置強制排気式(FE式)の排気筒トップは風圧帯内設置可(自然排気式と違い)
(3) ✓ 正しい
自然給排気式（BF式）機器を設置した室には、専用の給気口、換気口は必要ない。
💡 自然給排気式(BF式)室内給気口不要
(4) ✓ 正しい
強制給排気式（FF式）機器は、給排気筒を延長できるため、機器本体が外壁に面している必要はない。
💡 FF式給排気筒延長可
(5) ✓ 正しい
屋外式（RF式）機器は、建物外壁に設置されるだけでなく、集合住宅のパイプシャフトの扉部等にも設置される。
💡 RF式機器(外壁/パイプシャフト)
問26
ガス機器の安全装置及び制御装置に関する次の記述のうち、誤っているものはどれか。
- (1) 空だき安全装置は、温水機器やふろがま内に水がない場合、バーナーのガス通路を開けず空だきにならないようにする安全装置である。
- (2) 開放式小型湯沸器の不完全燃焼防止装置には、逆バイアス熱電対が用いられている。
- (3) 自然排気式（CF式）ふろがまの不完全燃焼防止装置には、熱電対を用いるものとサーミスターを用いるものとがある。
- (4) 比例電磁弁は、コイルに流れる電流による電磁力により弁を制御し、連続的にガス量を調節するものである。
- (5) 浴槽や貯湯槽の水位を一定に保つための制御方式には、水位センサー式、水位スイッチ式及びボールタップ式がある。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(1)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ⚠ 誤っている
空だき安全装置は、温水機器やふろがま内に水がない場合、バーナーのガス通路を開けず空だきにならないようにする安全装置である。
→ 正しくは: 空だき防止装置
💡 空だき防止装置水がない場合にガス通路を開けない装置=空だき防止装置(空だき安全装置は別)
(2) ✓ 正しい
開放式小型湯沸器の不完全燃焼防止装置には、逆バイアス熱電対が用いられている。
💡 開放式小型湯沸器の不完全燃焼防止(逆バイアス熱電対)
(3) ✓ 正しい
自然排気式（CF式）ふろがまの不完全燃焼防止装置には、熱電対を用いるものとサーミスターを用いるものとがある。
💡 CF式ふろがま不完全燃焼防止(熱電対/サーミスタ)
(4) ✓ 正しい
比例電磁弁は、コイルに流れる電流による電磁力により弁を制御し、連続的にガス量を調節するものである。
💡 比例電磁弁
(5) ✓ 正しい
浴槽や貯湯槽の水位を一定に保つための制御方式には、水位センサー式、水位スイッチ式及びボールタップ式がある。
💡 水位制御方式(センサー/SW/ボールタップ)
問27
警報器に関する次の記述のうち、誤っているものはどれか。
- (1) 接触燃焼式ガス警報器では、検知回路の出力とガス濃度がほぼ比例関係にある。
- (2) 熱線型半導体式ガス警報器では、検知回路の出力は濃度の薄いガスに対して比較的敏感で、濃度が上昇すると緩やかになる。
- (3) ガス警報器は、ガスの濃度が爆発下限界の1/10のときに確実に作動することがガス事業法の告示において規定されている。
- (4) CO警報器では、酸化スズ半導体センサーの感度低下を防止するため、間欠的に高温加熱するヒートクリーニングが必要である。
- (5) 業務用換気警報器には、温度、湿度及び一酸化炭素以外のガス等の影響を受けにくい電気化学式センサーが用いられている。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(3)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
接触燃焼式ガス警報器では、検知回路の出力とガス濃度がほぼ比例関係にある。
💡 接触燃焼式ガス警報器(出力比例)
(2) ✓ 正しい
熱線型半導体式ガス警報器では、検知回路の出力は濃度の薄いガスに対して比較的敏感で、濃度が上昇すると緩やかになる。
💡 熱線型半導体式(低濃度敏感)
(3) ⚠ 誤っている
ガス警報器は、ガスの濃度が爆発下限界の1/10のときに確実に作動することがガス事業法の告示において規定されている。
→ 正しくは: 爆発下限界の1/4
💡 ガス事業法告示ガス警報器作動基準は爆発下限界の1/4(1/10ではない)
(4) ✓ 正しい
CO警報器では、酸化スズ半導体センサーの感度低下を防止するため、間欠的に高温加熱するヒートクリーニングが必要である。
💡 CO警報器(酸化スズ半導体)ヒートクリーニング
(5) ✓ 正しい
業務用換気警報器には、温度、湿度及び一酸化炭素以外のガス等の影響を受けにくい電気化学式センサーが用いられている。
💡 業務用換気警報器(電気化学式)
