問1
法令で規定されている用語の定義及び事業の届出等に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 「ガス事業」とは、ガス小売事業、一般ガス導管事業、特定ガス導管事業及びガス製造事業をいう。
- (ロ) ガス小売事業を営もうとする者は、経済産業大臣の許可を受けなければならない。
- (ハ) 「小売供給」とは、一般の需要に応じ導管によりガスを供給すること(特定ガス発生設備においてガスを発生させ、導管によりこれを供給するものにあっては、一の団地内におけるガスの供給地点の数が70以上のものに限る。)をいう。
- (ニ) 12A及び13Aのガスグループ以外のガスグループに属するガスを供給する導管を用いて託送供給を行う事業は、一般ガス導管事業に該当しない。
- (ホ) 「ガス製造事業」とは、自らが維持し、及び運用する液化ガス貯蔵設備等を用いてガスを製造する事業であって、その事業の用に供する液化ガス貯蔵設備が経済産業省令で定める要件に該当するものをいう。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
「ガス事業」とは、ガス小売事業、一般ガス導管事業、特定ガス導管事業及びガス製造事業をいう。
(ロ) ⚠ 誤っている
ガス小売事業を営もうとする者は、経済産業大臣の許可を受けなければならない。
→ 正しくは: 経済産業大臣の登録を受けなければならない
💡 法第3条。ガス小売事業の参入方式は『登録』(『許可』ではない)
(ハ) ✓ 正しい
「小売供給」とは、一般の需要に応じ導管によりガスを供給すること(特定ガス発生設備においてガスを発生させ、導管によりこれを供給するものにあっては、一の団地内におけるガスの供給地点の数が70以上のものに限る。)をいう。
(ニ) ✓ 正しい
12A及び13Aのガスグループ以外のガスグループに属するガスを供給する導管を用いて託送供給を行う事業は、一般ガス導管事業に該当しない。
(ホ) ✓ 正しい
「ガス製造事業」とは、自らが維持し、及び運用する液化ガス貯蔵設備等を用いてガスを製造する事業であって、その事業の用に供する液化ガス貯蔵設備が経済産業省令で定める要件に該当するものをいう。
問2
法令で規定されているガス小売事業者及び一般ガス導管事業者の業務に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガス小売事業者は、正当な理由がある場合を除き、その小売供給の相手方の当該小売供給に係るガスの需要に応ずるために必要な供給能力を確保しなければならない。
- (ロ) ガス小売事業者は、小売供給を受けようとする者と小売供給契約の締結をしようとするときは、経済産業省令で定めるところにより、当該小売供給に係る料金その他の供給条件について、経済産業大臣に届け出なければならない。
- (ハ) 一般ガス導管事業者は、その供給区域における託送供給に係る料金その他の供給条件について、経済産業省令で定めるところにより、託送供給約款を定め、経済産業大臣に届け出なければならない。
- (ニ) 一般ガス導管事業者は、最終保障供給に係る料金その他の供給条件について約款を定め、経済産業省令で定めるところにより、経済産業大臣に届け出なければならない。
- (ホ) 一般ガス導管事業者は、経済産業省令で定めるところにより、毎年度、当該年度以降経済産業省令で定める期間における供給計画を作成し、当該年度の開始前に(一般ガス導管事業者となった日を含む年度にあっては、一般ガス導管事業者となった後遅滞なく)、経済産業大臣の認可を受けなければならない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス小売事業者は、正当な理由がある場合を除き、その小売供給の相手方の当該小売供給に係るガスの需要に応ずるために必要な供給能力を確保しなければならない。
(ロ) ⚠ 誤っている
ガス小売事業者は、小売供給を受けようとする者と小売供給契約の締結をしようとするときは、経済産業省令で定めるところにより、当該小売供給に係る料金その他の供給条件について、経済産業大臣に届け出なければならない。
→ 正しくは: 小売供給を受けようとする者にその料金その他の供給条件を説明
💡 法第14条第1項。小売供給契約締結前は『者に説明』(経済産業大臣に届出ではない)
(ハ) ⚠ 誤っている
一般ガス導管事業者は、その供給区域における託送供給に係る料金その他の供給条件について、経済産業省令で定めるところにより、託送供給約款を定め、経済産業大臣に届け出なければならない。
→ 正しくは: 経済産業大臣の認可を受けなければならない
💡 法第48条第1項。一般ガス導管事業者の託送供給約款は『認可』を受ける必要がある
(ニ) ✓ 正しい
一般ガス導管事業者は、最終保障供給に係る料金その他の供給条件について約款を定め、経済産業省令で定めるところにより、経済産業大臣に届け出なければならない。
(ホ) ⚠ 誤っている
一般ガス導管事業者は、経済産業省令で定めるところにより、毎年度、当該年度以降経済産業省令で定める期間における供給計画を作成し、当該年度の開始前に(一般ガス導管事業者となった日を含む年度にあっては、一般ガス導管事業者となった後遅滞なく)、経済産業大臣の認可を受けなければならない。
→ 正しくは: 経済産業大臣に届け出なければならない
💡 法第78条。一般ガス導管事業者の供給計画は『届出』(『認可』ではない)
問3
法令で規定されているガス工作物及び保安規程に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 経済産業大臣は、一般ガス導管事業の用に供するガス工作物が経済産業省令で定める技術上の基準に適合していないと認めるときは、ガス主任技術者に対し、その技術上の基準に適合するようにガス工作物を修理し、改造し、若しくは移転し、若しくはその使用を一時停止すべきことを命じ、又はその使用を制限することができる。
- (ロ) 一般ガス導管事業者は、一般ガス導管事業の用に供するガス工作物の工事、維持及び運用に関する保安を確保するため、経済産業省令で定めるところにより、保安規程を定め、遅滞なく、経済産業大臣に届け出なければならない。
- (ハ) 経済産業大臣は、公共の利益の増進を図るため必要があると認めるときは、一般ガス導管事業者に対し、保安規程を変更すべきことを命ずることができる。
- (ニ) 保安規程には、消費機器に関する周知及び調査の方法に関することを定めなければならない。
- (ホ) 一般ガス導管事業の用に供するガス工作物のうち一般ガス導管事業者以外の者が所有し、又は占有するガス工作物について一般ガス導管事業者が経済産業省令で定める技術上の基準に適合するように維持するため必要な措置を講じようとするときは、当該ガス工作物の所有者又は占有者はその措置の実施に協力するよう努めなければならない。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
経済産業大臣は、一般ガス導管事業の用に供するガス工作物が経済産業省令で定める技術上の基準に適合していないと認めるときは、ガス主任技術者に対し、その技術上の基準に適合するようにガス工作物を修理し、改造し、若しくは移転し、若しくはその使用を一時停止すべきことを命じ、又はその使用を制限することができる。
→ 正しくは: 一般ガス導管事業者に対し
💡 法第61条第2項。技術基準不適合時の改善命令対象は『一般ガス導管事業者』(技術者個人ではない)
(ロ) ⚠ 誤っている
一般ガス導管事業者は、一般ガス導管事業の用に供するガス工作物の工事、維持及び運用に関する保安を確保するため、経済産業省令で定めるところにより、保安規程を定め、遅滞なく、経済産業大臣に届け出なければならない。
→ 正しくは: 事業の開始前に、経済産業大臣に届け出なければならない
💡 法第64条第1項。保安規程は『事業開始前』に届出
(ハ) ⚠ 誤っている
経済産業大臣は、公共の利益の増進を図るため必要があると認めるときは、一般ガス導管事業者に対し、保安規程を変更すべきことを命ずることができる。
→ 正しくは: 公共の利益でなく『一般ガス導管事業の用に供するガス工作物の工事・維持・運用に関する保安を確保するため必要があると認めるとき』
💡 法第62条第1項。保安規程変更命令の発動要件は『保安確保のため必要』(『公共の利益増進』ではない)
(ニ) ⚠ 誤っている
保安規程には、消費機器に関する周知及び調査の方法に関することを定めなければならない。
→ 正しくは: 保安業務規程
💡 法第160条第1項、施行規則第207条。消費機器の周知・調査方法を定めるのは『保安業務規程』(『保安規程』ではない)
(ホ) ✓ 正しい
一般ガス導管事業の用に供するガス工作物のうち一般ガス導管事業者以外の者が所有し、又は占有するガス工作物について一般ガス導管事業者が経済産業省令で定める技術上の基準に適合するように維持するため必要な措置を講じようとするときは、当該ガス工作物の所有者又は占有者はその措置の実施に協力するよう努めなければならない。
問4
次のガス事故のうち、ガス事故速報及びガス事故詳報の両方を報告することが法令で規定されているものはいくつあるか。ただし、台風、高潮、洪水、津波、地震その他の自然災害又は火災による広範囲の地域にわたるガス工作物の損壊事故、製造支障事故又は供給支障事故であって、経済産業大臣が指定するものではない。
- (イ) ガス工作物(ガス栓を除く。)を操作することにより人が酸素欠乏症となった事故
- (ロ) ガスの供給に支障を及ぼした事故であって、供給支障戸数が20のもの
- (ハ) ガスの製造に支障を及ぼした事故であって、製造支障時間が10時間のもの
- (ニ) ガス工作物(ガス栓を除く。)からのガスの漏えいによる火災事故
- (ホ) 消費機器から漏えいしたガスに引火することにより、発生した消費機器が損傷した物損事故であって、人が死亡せず、又は負傷しないもの
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス工作物(ガス栓を除く。)を操作することにより人が酸素欠乏症となった事故
(ロ) ⚠ 誤っている
ガスの供給に支障を及ぼした事故であって、供給支障戸数が20のもの
→ 正しくは: 供給支障戸数が100以上のもの
💡 報告規則第4条第1項第7号。両方報告対象は『100戸以上』(『20戸』では速報のみ)
(ハ) ✓ 正しい
ガスの製造に支障を及ぼした事故であって、製造支障時間が10時間のもの
(ニ) ✓ 正しい
ガス工作物(ガス栓を除く。)からのガスの漏えいによる火災事故
(ホ) ⚠ 誤っている
消費機器から漏えいしたガスに引火することにより、発生した消費機器が損傷した物損事故であって、人が死亡せず、又は負傷しないもの
→ 正しくは: 消費機器の物損事故(人身被害なし)は速報のみで詳報不要 → Q04の『両方報告』対象に該当しない事故区分
💡 ガス関係報告規則第4条第18号。消費機器の物損のみは速報・詳報両方の対象外
問5
法令で規定されているガス主任技術者に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガス製造事業者は、経済産業省令で定めるところにより、ガス主任技術者免状の交付を受けている者、又は経済産業省令で定める実務の経験を有するもののいずれかのうちから、ガス主任技術者を選任し、ガス製造事業の用に供するガス工作物の工事、維持及び運用に関する保安の監督をさせなければならない。
- (ロ) ガス製造事業者は、ガス主任技術者を選任しようとするときは、あらかじめ、その旨を経済産業大臣に届け出なければならない。これを解任するときも、同様とする。
- (ハ) ガス製造事業において、経済産業省令で定める実務の経験は、製造又は供給の用に供するガス工作物の工事、維持又は運用に関する業務に通算して2年以上従事したこととする。
- (ニ) 経済産業大臣は、ガス事業法に違反し、罰金以上の刑に処せられ、その執行を終わり、又は執行を受けることがなくなった日から1年を経過しない者に対しては、ガス主任技術者免状の交付を行わないことができる。
- (ホ) 経済産業大臣は、ガス主任技術者免状の交付を受けている者がガス事業法若しくはガス事業法に基づく命令又はこれらに基づく処分に違反したときは、そのガス主任技術者免状の返納を命ずることができる。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
ガス製造事業者は、経済産業省令で定めるところにより、ガス主任技術者免状の交付を受けている者、又は経済産業省令で定める実務の経験を有するもののいずれかのうちから、ガス主任技術者を選任し、ガス製造事業の用に供するガス工作物の工事、維持及び運用に関する保安の監督をさせなければならない。
→ 正しくは: ガス主任技術者免状の交付を受けている者であって、経済産業省令で定める実務の経験を有するもの
💡 法第26条第1項。免状所持者かつ実務経験者(両方)が必要。「又は…のいずれか」ではない
(ロ) ⚠ 誤っている
ガス製造事業者は、ガス主任技術者を選任しようとするときは、あらかじめ、その旨を経済産業大臣に届け出なければならない。これを解任するときも、同様とする。
→ 正しくは: 選任又は解任したときは、遅滞なく、経済産業大臣に届け出
💡 法第27条第1項。事前届出ではなく事後の遅滞なき届出
(ハ) ⚠ 誤っている
ガス製造事業において、経済産業省令で定める実務の経験は、製造又は供給の用に供するガス工作物の工事、維持又は運用に関する業務に通算して2年以上従事したこととする。
→ 正しくは: ガス工作物の工事、維持又は運用に関する業務に通算して10年以上
💡 施行規則第34条。製造事業の選任資格となる実務経験は10年以上(2年ではない)
(ニ) ⚠ 誤っている
経済産業大臣は、ガス事業法に違反し、罰金以上の刑に処せられ、その執行を終わり、又は執行を受けることがなくなった日から1年を経過しない者に対しては、ガス主任技術者免状の交付を行わないことができる。
→ 正しくは: 執行を受けることがなくなった日から2年を経過しない者
💡 法第29条第2項。免状交付欠格期間は1年ではなく2年
(ホ) ✓ 正しい
経済産業大臣は、ガス主任技術者免状の交付を受けている者がガス事業法若しくはガス事業法に基づく命令又はこれらに基づく処分に違反したときは、そのガス主任技術者免状の返納を命ずることができる。
問6
法令で規定されている工事計画、使用前検査及び定期自主検査に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 一般ガス導管事業者は、一般ガス導管事業の用に供するガス工作物の設置又は変更の工事であって、経済産業省令で定めるものをしようとするときは、その工事の計画を経済産業大臣に届け出なければならない。ただし、ガス工作物が滅失し、若しくは損壊した場合又は災害その他非常の場合において、やむを得ない一時的な工事としてするときは、この限りでない。
- (ロ) 工事計画の届出をした者は、その届出を提出した日から30日を経過した後でなければ、その届出に係る工事を開始してはならない。ただし、経済産業大臣が認めるときは、工事を開始するまでの期間を短縮することができる。
- (ハ) 一般ガス導管事業者は、工事計画の届出をして工事をするガス工作物であって、経済産業省令で定めるものの工事について自主検査を行うことで、これを使用することができる。
- (ニ) 経済産業省令で定める使用前検査の対象のガス工作物であっても、試験のために使用する場合は使用前検査を受けずに、そのガス工作物を使用することができる。ただし、そのガス工作物に係るガスを使用者に供給する場合にあっては、当該ガス工作物の使用の方法を変更するごとにガスの熱量等を測定して供給する場合に限る。
- (ホ) 一般ガス導管事業者は、一般ガス導管事業の用に供するガス工作物であって経済産業省令で定めるものについては、経済産業省令で定めるところにより、定期に、自主検査を行い、その検査記録を作成し、経済産業大臣に届け出なければならない。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
一般ガス導管事業者は、一般ガス導管事業の用に供するガス工作物の設置又は変更の工事であって、経済産業省令で定めるものをしようとするときは、その工事の計画を経済産業大臣に届け出なければならない。ただし、ガス工作物が滅失し、若しくは損壊した場合又は災害その他非常の場合において、やむを得ない一時的な工事としてするときは、この限りでない。
(ロ) ⚠ 誤っている
工事計画の届出をした者は、その届出を提出した日から30日を経過した後でなければ、その届出に係る工事を開始してはならない。ただし、経済産業大臣が認めるときは、工事を開始するまでの期間を短縮することができる。
→ 正しくは: その届出が受理された日から30日を経過した後でなければ
💡 法第68条第1項。期間起算は「提出日」ではなく「受理日」
(ハ) ⚠ 誤っている
一般ガス導管事業者は、工事計画の届出をして工事をするガス工作物であって、経済産業省令で定めるものの工事について自主検査を行うことで、これを使用することができる。
→ 正しくは: 工事計画の届出をして工事をするガス工作物の工事について自主検査を行い、その結果について経済産業大臣の検査を受け、これに合格した後でなければ使用してはならない
💡 法第69条第1項。自主検査だけでなく、その結果について大臣の使用前検査を受け合格が必要
(ニ) ✓ 正しい
経済産業省令で定める使用前検査の対象のガス工作物であっても、試験のために使用する場合は使用前検査を受けずに、そのガス工作物を使用することができる。ただし、そのガス工作物に係るガスを使用者に供給する場合にあっては、当該ガス工作物の使用の方法を変更するごとにガスの熱量等を測定して供給する場合に限る。
(ホ) ⚠ 誤っている
一般ガス導管事業者は、一般ガス導管事業の用に供するガス工作物であって経済産業省令で定めるものについては、経済産業省令で定めるところにより、定期に、自主検査を行い、その検査記録を作成し、経済産業大臣に届け出なければならない。
→ 正しくは: 経済産業大臣の登録を受けた者(登録ガス工作物検査機関)による検査を受けなければならない
💡 法第70条第1項(定期自主検査)。届出制ではなく、登録検査機関の関与による検査記録保存制
問7
技術基準で規定されているガス工作物に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 製造所(特定製造所を除く。)、供給所及び導管を管理する事業場には、緊急時に迅速な通信を確保するため、適切な通信設備を設けなければならない。
- (ロ) 製造所には、ガス又は液化ガスを通ずるガス工作物から漏えいしたガスが滞留するおそれのある製造所内の適当な場所に、当該ガスの漏えいを適切に検知し、かつ、警報する設備を設けなければならない。
- (ハ) 液化ガス用貯槽(不活性の液化ガス用のもの、貯蔵能力が3t未満のもの及び地盤面下に全部埋設されたものを除く。)の相互間は、ガス又は液化ガスが漏えいした場合の災害の発生を防止するために、保安上必要な距離を有しなければならない。
- (ニ) 製造所若しくは供給所に設置するガス若しくは液化ガスを通ずるガス工作物又は大容量移動式ガス発生設備には、その規模に応じて、適切な防消火設備を適切な箇所に設けなければならない。
- (ホ) ガス又は液化ガスを通ずるガス工作物を設置する室(製造所及び供給所に存するものに限る。)は、これらのガス又は液化ガスが漏えいしたとき滞留しない構造でなければならない。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
製造所(特定製造所を除く。)、供給所及び導管を管理する事業場には、緊急時に迅速な通信を確保するため、適切な通信設備を設けなければならない。
(ロ) ✓ 正しい
製造所には、ガス又は液化ガスを通ずるガス工作物から漏えいしたガスが滞留するおそれのある製造所内の適当な場所に、当該ガスの漏えいを適切に検知し、かつ、警報する設備を設けなければならない。
(ハ) ✓ 正しい
液化ガス用貯槽(不活性の液化ガス用のもの、貯蔵能力が3t未満のもの及び地盤面下に全部埋設されたものを除く。)の相互間は、ガス又は液化ガスが漏えいした場合の災害の発生を防止するために、保安上必要な距離を有しなければならない。
(ニ) ✓ 正しい
製造所若しくは供給所に設置するガス若しくは液化ガスを通ずるガス工作物又は大容量移動式ガス発生設備には、その規模に応じて、適切な防消火設備を適切な箇所に設けなければならない。
(ホ) ✓ 正しい
ガス又は液化ガスを通ずるガス工作物を設置する室(製造所及び供給所に存するものに限る。)は、これらのガス又は液化ガスが漏えいしたとき滞留しない構造でなければならない。
問8
技術基準で規定されているガス工作物に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガス栓の主要材料は、最高使用温度及び最低使用温度において材料に及ぼす化学的及び物理的影響に対し、設備の種類、規模に応じて安全な機械的性質を有するものでなければならない。
- (ロ) 附帯設備であって製造設備に属する容器及び管のうち、液化ガスを通ずるものであって内面に0Paを超える圧力を受ける部分の構造は、供用中の荷重並びに最高使用温度及び最低使用温度における最高使用圧力に対し、設備の種類、規模に応じて適切な構造でなければならない。
- (ハ) 整圧器及び特定ガス発生設備に属する調整装置の耐圧部分は、適切な方法により耐圧試験を行ったときにこれに耐えるものでなければならない。
- (ニ) ガス工作物のガス又は液化ガスを通ずる部分であって、内面に0Paを超える圧力を受ける部分の溶接された部分は、溶込みが十分で、溶接による割れ等で有害な欠陥がなく、かつ、設計上要求される強度以上の強度でなければならない。
- (ホ) 最高使用圧力が0.3MPa以上で、内径が150mm以上の中圧の導管であって、ガスによる圧力を受ける部分を溶接する場合は、適切な機械試験等により適切な溶接施工方法等であることをあらかじめ確認したものによらなければならない。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス栓の主要材料は、最高使用温度及び最低使用温度において材料に及ぼす化学的及び物理的影響に対し、設備の種類、規模に応じて安全な機械的性質を有するものでなければならない。
(ロ) ✓ 正しい
附帯設備であって製造設備に属する容器及び管のうち、液化ガスを通ずるものであって内面に0Paを超える圧力を受ける部分の構造は、供用中の荷重並びに最高使用温度及び最低使用温度における最高使用圧力に対し、設備の種類、規模に応じて適切な構造でなければならない。
(ハ) ⚠ 誤っている
整圧器及び特定ガス発生設備に属する調整装置の耐圧部分は、適切な方法により耐圧試験を行ったときにこれに耐えるものでなければならない。
→ 正しくは: 整圧器及び特定ガス発生設備に属する調整装置のガスを通ずる部分は、最高使用圧力の1.5倍以上の圧力で水その他の安全な液体による耐圧試験を行ったときに漏えい等の異常がないもの
💡 技術基準省令(整圧器の耐圧)。耐圧部分ではなく「ガスを通ずる部分」が対象、試験圧力・試験媒体の規定もあり
(ニ) ✓ 正しい
ガス工作物のガス又は液化ガスを通ずる部分であって、内面に0Paを超える圧力を受ける部分の溶接された部分は、溶込みが十分で、溶接による割れ等で有害な欠陥がなく、かつ、設計上要求される強度以上の強度でなければならない。
(ホ) ✓ 正しい
最高使用圧力が0.3MPa以上で、内径が150mm以上の中圧の導管であって、ガスによる圧力を受ける部分を溶接する場合は、適切な機械試験等により適切な溶接施工方法等であることをあらかじめ確認したものによらなければならない。
問9
技術基準で規定されているガス工作物に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 液化ガスを通ずるガス発生設備のうち、過圧が生ずるおそれのあるものには、その圧力を逃すために適切なインターロック機構を設けなければならない。
- (ロ) 製造設備(特定ガス発生設備を除く。)の運転を継続させるのに必要な装置その他の製造所及び供給所の保安上重要な設備には、停電等により当該設備の機能が失われることのないよう適切な措置を講じなければならない。
- (ハ) ガスホルダーであって、凝縮液により機能の低下又は損傷のおそれがあるものには、ガスホルダーの凝縮液を抜く装置を設けなければならない。
- (ニ) 液化ガス用貯槽(不活性の液化ガス用のものを除く。)又はこれらの付近には、その外部から見やすいようにガス小売事業者の名称及び連絡先の表示をしなければならない。
- (ホ) 液化ガス用貯槽(不活性の液化ガス用のものを除く。)の防液堤の外面から防災作業のために必要な距離の内側には、液化ガスの漏えい又は火災等の拡大を防止する上で支障のない設備以外の設備を設置してはならない。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
液化ガスを通ずるガス発生設備のうち、過圧が生ずるおそれのあるものには、その圧力を逃すために適切なインターロック機構を設けなければならない。
→ 正しくは: 圧力を逃すために適切な安全弁(逃し弁)を設けなければならない
💡 技術基準省令(過圧防止)。過圧防止装置はインターロックでなく安全弁(逃し弁)
(ロ) ⚠ 誤っている
製造設備(特定ガス発生設備を除く。)の運転を継続させるのに必要な装置その他の製造所及び供給所の保安上重要な設備には、停電等により当該設備の機能が失われることのないよう適切な措置を講じなければならない。
→ 正しくは: 停電等により当該設備の機能が失われることのないよう適切な措置を講じなければならない
💡 技省令第21条。製造設備の安全停止に必要な措置の規定
(ハ) ✓ 正しい
ガスホルダーであって、凝縮液により機能の低下又は損傷のおそれがあるものには、ガスホルダーの凝縮液を抜く装置を設けなければならない。
(ニ) ⚠ 誤っている
液化ガス用貯槽(不活性の液化ガス用のものを除く。)又はこれらの付近には、その外部から見やすいようにガス小売事業者の名称及び連絡先の表示をしなければならない。
→ 正しくは: 外部から見やすいように警戒標を掲げ、貯蔵設備である旨及び充塡状況等の表示
💡 技術基準省令(液化ガス用貯槽の表示)。表示内容は事業者名・連絡先ではなく警戒標と貯槽情報
(ホ) ✓ 正しい
液化ガス用貯槽(不活性の液化ガス用のものを除く。)の防液堤の外面から防災作業のために必要な距離の内側には、液化ガスの漏えい又は火災等の拡大を防止する上で支障のない設備以外の設備を設置してはならない。
問10
技術基準で規定されているガス工作物に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 製造設備(ガスホルダー、液化ガス用貯槽及び特定ガス発生設備を除く。)には、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合にガス又は液化ガスの流出及び流入を速やかに遮断することができる適切な装置を適切な箇所に設けなければならない。
- (ロ) 移動式ガス発生設備には、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合に迅速かつ安全にガスの発生を停止し、又は迅速かつ安全にガスを処理することができる装置を設けなければならない。
- (ハ) 移動式ガス発生設備は、ガス又は液化ガス(不活性のものを除く。)が漏えいした場合の火災等の発生を防止するため、適切な場所に設置し、容易に腐食又は転倒しないように適切な措置が講じられていなければならない。
- (ニ) 移動式ガス発生設備の容器又は容器の設置場所には、容器内の圧力が異常に低下しないよう適切な温度に維持できる適切な措置を講じなければならない。
- (ホ) 容器に附属する気化装置内においてガスを発生させる特定ガス発生設備であって当該気化装置を電源によって操作するものは、自家発電機その他の操作用電源が停止した際にガスの供給を遮断するための装置を設けなければならない。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
製造設備(ガスホルダー、液化ガス用貯槽及び特定ガス発生設備を除く。)には、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合にガス又は液化ガスの流出及び流入を速やかに遮断することができる適切な装置を適切な箇所に設けなければならない。
(ロ) ⚠ 誤っている
移動式ガス発生設備には、使用中に生じた異常による災害の発生を防止するため、その異常が発生した場合に迅速かつ安全にガスの発生を停止し、又は迅速かつ安全にガスを処理することができる装置を設けなければならない。
→ 正しくは: ガスの発生を停止することができる装置
💡 技省令第27条第2項。移動式ガス発生設備は『ガスの発生を停止』(『製造を停止』ではない)
(ハ) ⚠ 誤っている
移動式ガス発生設備は、ガス又は液化ガス(不活性のものを除く。)が漏えいした場合の火災等の発生を防止するため、適切な場所に設置し、容易に腐食又は転倒しないように適切な措置が講じられていなければならない。
→ 正しくは: 適切な場所に設置し、容易に移動又は転倒しないように適切な措置を講じなければならない
💡 技省令第28条第1項。移動と転倒の両方への措置が必要
(ニ) ⚠ 誤っている
移動式ガス発生設備の容器又は容器の設置場所には、容器内の圧力が異常に低下しないよう適切な温度に維持できる適切な措置を講じなければならない。
→ 正しくは: 容器内の圧力が異常に上昇しないよう適切な温度に維持できる措置を講じなければならない
💡 技省令第28条第3項。容器の圧力『上昇』対策(『低下』ではない)
(ホ) ⚠ 誤っている
容器に附属する気化装置内においてガスを発生させる特定ガス発生設備であって当該気化装置を電源によって操作するものは、自家発電機その他の操作用電源が停止した際にガスの供給を遮断するための装置を設けなければならない。
→ 正しくは: 操作用電源が停止した際にガスの供給を維持するための装置
💡 技省令第42条。電源停止時の供給維持が目的(遮断ではない)
問11
技術基準で規定されているガス工作物に関する次の記述のうち、正しいものはいくつあるか。ただし、ニ及びホのガスメーターは、ガス事業者がガスの使用者との取引のために使用するものであり、使用最大流量が毎時16m³以下、使用最大圧力が4kPa以下及び口径250mm以下のものとする。
- (イ) 水のたまるおそれのある導管には、適切な勾配を設けなければならない。
- (ロ) 道路に埋設される本支管(最高使用圧力が10kPa以上のポリエチレン管に限る。)には、掘削等による損傷を防止するための適切な措置を講じなければならない。
- (ハ) ガスの使用場所である地下室等にガスを供給する導管には、その地下室等から十分離れた適切な場所に、危急の場合に当該地下室等へのガスの供給を地上から速やかに遮断することができる適切な装置を設けなければならない。
- (ニ) ガスメーターは、ガスが流入している状態において、異常なガス圧力の上昇を検知した場合に、ガスを速やかに遮断する機能を有するものでなければならない。
- (ホ) ガスメーターは、ガスが流入している状態において、災害の発生するおそれのある大きさの地震動を検知した場合に、ガスを速やかに遮断する機能を有するものでなければならない。ただし、一の団地内における供給地点の数が300未満の団地であって、当該団地にガスを供給する特定製造所に、250ガルを超える地震動を継続して検知したときに、当該団地に対するガスの供給を速やかに遮断する設備を設置した場合は、この限りでない。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
水のたまるおそれのある導管には、適切な勾配を設けなければならない。
→ 正しくは: 適切な水取り器を設けなければならない
💡 技省令第46条。水たまり対策は『水取り器』(『勾配』ではない)
(ロ) ⚠ 誤っている
道路に埋設される本支管(最高使用圧力が10kPa以上のポリエチレン管に限る。)には、掘削等による損傷を防止するための適切な措置を講じなければならない。
→ 正しくは: 5kPa以上のポリエチレン管に限る
💡 技省令第48条第2項。ポリエチレン管の損傷防止措置の対象圧力は『5kPa以上』(『10kPa以上』ではない)
(ハ) ⚠ 誤っている
ガスの使用場所である地下室等にガスを供給する導管には、その地下室等から十分離れた適切な場所に、危急の場合に当該地下室等へのガスの供給を地上から速やかに遮断することができる適切な装置を設けなければならない。
→ 正しくは: その地下室等の付近の適切な場所に、危急の場合に当該地下室等へのガスの供給を地上から速やかに遮断することができる適切な装置を設けなければならない
💡 技省令第49条第4項。地下室等の遮断装置は『付近の適切な場所』(『十分離れた』ではない)
(ニ) ⚠ 誤っている
ガスメーターは、ガスが流入している状態において、異常なガス圧力の上昇を検知した場合に、ガスを速やかに遮断する機能を有するものでなければならない。
→ 正しくは: 異常なガス圧力の低下を検知した場合に、ガスを速やかに遮断する機能
💡 技省令第50条第1項。ガスメーターは『圧力低下』検知時にガスを遮断する機能(『圧力上昇』ではない)
(ホ) ✓ 正しい
ガスメーターは、ガスが流入している状態において、災害の発生するおそれのある大きさの地震動を検知した場合に、ガスを速やかに遮断する機能を有するものでなければならない。ただし、一の団地内における供給地点の数が300未満の団地であって、当該団地にガスを供給する特定製造所に、250ガルを超える地震動を継続して検知したときに、当該団地に対するガスの供給を速やかに遮断する設備を設置した場合は、この限りでない。
問12
技術基準で規定されている漏えい検査及び導管の設置場所に関する次の記述のうち、正しいものはいくつあるか。ただし、イ、ロ及びハについては、この導管は特定地下街等又は特定地下室等にガスを供給するものではなく、漏えい検査を行う区間に漏えい検知装置は設置されておらず、検査にあたって導管等が設置されている場所に立ち入ることができるものとする。
- (イ) 道路に埋設されている導管(ポリエチレン管を使用している部分を除く。)で最高使用圧力が低圧のものは、埋設の日以後6年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
- (ロ) 道路に埋設されている導管からガス栓までに設置されている導管は、屋外において、埋設されていない部分にあっては、設置の日以後4年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
- (ハ) 導管の漏えい検査を、前回の検査の日から省令で定める期間を経過した日(以下、基準日という。)前4月以内の期間に行った場合にあっては、基準日において当該検査を行ったものとみなす。
- (ニ) 最高使用圧力が中圧の導管であって、工場に設置される建物にガスを供給するものは、適切な方法により設置された適切な自動ガス遮断装置又は適切なガス漏れ警報器の検知区域において、当該建物の外壁を貫通するように設置しなければならない。
- (ホ) 導管を共同溝に設置する場合は、ガス漏れにより当該共同溝及び当該共同溝に設置された他の物件の構造又は管理に支障を及ぼすことがないよう導管に適切な措置を講じなければならない。ただし、適切な措置が講じられた共同溝内に設置する場合を除く。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
道路に埋設されている導管(ポリエチレン管を使用している部分を除く。)で最高使用圧力が低圧のものは、埋設の日以後6年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
→ 正しくは: 埋設の日以後40年を経過するまでは適切な期間ごと(おおむね20年に1回程度)
💡 技術基準省令(本支管定期検査)。低圧本支管の検査周期は6年ではなく、より長期の漏えい検査区分
(ロ) ⚠ 誤っている
道路に埋設されている導管からガス栓までに設置されている導管は、屋外において、埋設されていない部分にあっては、設置の日以後4年に1回以上、適切な方法により検査を行い、漏えいが認められなかったものでなければならない。
→ 正しくは: 設置の日以後5年に1回以上
💡 技術基準省令(供給管定期検査)。屋外露出供給管の検査周期は4年ではなく5年
(ハ) ✓ 正しい
導管の漏えい検査を、前回の検査の日から省令で定める期間を経過した日(以下、基準日という。)前4月以内の期間に行った場合にあっては、基準日において当該検査を行ったものとみなす。
(ニ) ⚠ 誤っている
最高使用圧力が中圧の導管であって、工場に設置される建物にガスを供給するものは、適切な方法により設置された適切な自動ガス遮断装置又は適切なガス漏れ警報器の検知区域において、当該建物の外壁を貫通するように設置しなければならない。
→ 正しくは: 適切な自動ガス遮断装置又は適切なガス漏れ警報設備が設置されたものでなければ、当該建物の外壁を貫通して設置してはならない
💡 技術基準省令(中圧導管の建物貫通)。警報器ではなく警報「設備」、貫通設置は安全装置設置が前提条件
(ホ) ⚠ 誤っている
導管を共同溝に設置する場合は、ガス漏れにより当該共同溝及び当該共同溝に設置された他の物件の構造又は管理に支障を及ぼすことがないよう導管に適切な措置を講じなければならない。ただし、適切な措置が講じられた共同溝内に設置する場合を除く。
→ 正しくは: 共同溝に導管を設置する場合は、ただし書きの除外規定なし(措置義務がかかる)
💡 技術基準省令(共同溝内導管)。共同溝設置は無条件に保安措置必要、適切な措置を理由とする除外はない
問13
技術基準で規定されている導管及び整圧器に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) ガス事業者の掘削により周囲が露出することとなった導管の露出している部分の両端は、地くずれのおそれがない地中に支持されていなければならない。
- (ロ) ガス事業者の掘削により周囲が露出することとなったガスの供給の用に供されている導管で、露出している部分が直管以外の管の接合部であって、フランジ接合されているものには、抜出しを防止する適切な措置を講じなければならない。
- (ハ) 整圧器の入口には、ガス遮断装置を設けなければならない。ただし、一の使用者にガスを供給するためのものにあっては、この限りでない。
- (ニ) ガス中の水分の凍結により整圧機能を損なうおそれのある整圧器には、凍結を防止するための措置を講じなければならない。
- (ホ) 整圧器の制御用配管、補助整圧器その他の附属設備は、地震に対し耐えるよう支持されていなければならない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス事業者の掘削により周囲が露出することとなった導管の露出している部分の両端は、地くずれのおそれがない地中に支持されていなければならない。
(ロ) ⚠ 誤っている
ガス事業者の掘削により周囲が露出することとなったガスの供給の用に供されている導管で、露出している部分が直管以外の管の接合部であって、フランジ接合されているものには、抜出しを防止する適切な措置を講じなければならない。
→ 正しくは: (正しい)露出部分が直管以外の管の接合部であって、特定接合(溶接、フランジ接合、融着、ねじ接合)又は告示規格適合接合以外の方法による場合に抜出し防止措置必要
💡 技省令第54条第3項第1号。条件が脱落
(ハ) ⚠ 誤っている
整圧器の入口には、ガス遮断装置を設けなければならない。ただし、一の使用者にガスを供給するためのものにあっては、この限りでない。
→ 正しくは: (正しい)整圧器の入口には不純物除去装置を設けなければならない(例外規定なし)
💡 技省令第57条。設置対象は『不純物除去装置』(『ガス遮断装置』ではない)
(ニ) ✓ 正しい
ガス中の水分の凍結により整圧機能を損なうおそれのある整圧器には、凍結を防止するための措置を講じなければならない。
(ホ) ✓ 正しい
整圧器の制御用配管、補助整圧器その他の附属設備は、地震に対し耐えるよう支持されていなければならない。
問14
法令で規定されているガス用品及び「特定ガス消費機器の設置工事の監督に関する法律」に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 「ガス用品」とは、主として一般消費者等がガスを消費する場合に用いられるすべての機械、器具及び材料(液化石油ガス器具等を除く。)をいう。
- (ロ) 「特定ガス用品」とは、構造、使用条件、使用状況等からみて特にガスによる災害の発生のおそれが多いと認められるガス用品であって、密閉燃焼式のガス瞬間湯沸器等がある。
- (ハ) ガス用品の製造、輸入又は販売の事業を行う者は、経済産業省令で定める技術上の基準に対する適合性についての表示が付されているものでなければ、ガス用品を販売し、又は販売の目的で陳列してはならない。
- (ニ) 「特定工事」とは、特定ガス用品の設置又は変更の工事(経済産業省令で定める軽微なものを除く。)をいう。
- (ホ) 液化石油ガス設備士である者は、ガス消費機器設置工事監督者の資格を有する者に該当する。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
「ガス用品」とは、主として一般消費者等がガスを消費する場合に用いられるすべての機械、器具及び材料(液化石油ガス器具等を除く。)をいう。
→ 正しくは: 主として一般消費者等がガスを消費する場合に用いられる機械、器具又は材料であって、政令で定めるもの
💡 ガス事業法第137条第1項。「すべて」ではなく「政令で定めるもの」が対象
(ロ) ⚠ 誤っている
「特定ガス用品」とは、構造、使用条件、使用状況等からみて特にガスによる災害の発生のおそれが多いと認められるガス用品であって、密閉燃焼式のガス瞬間湯沸器等がある。
→ 正しくは: ふろがま、開放燃焼式のガス瞬間湯沸器等がある
💡 施行令(特定ガス用品)。代表例は密閉式ではなくふろがま・開放燃焼式湯沸器等(構造上特に災害発生のおそれが多いもの)
(ハ) ✓ 正しい
ガス用品の製造、輸入又は販売の事業を行う者は、経済産業省令で定める技術上の基準に対する適合性についての表示が付されているものでなければ、ガス用品を販売し、又は販売の目的で陳列してはならない。
(ニ) ⚠ 誤っている
「特定工事」とは、特定ガス用品の設置又は変更の工事(経済産業省令で定める軽微なものを除く。)をいう。
→ 正しくは: 「特定工事」とは、特定ガス消費機器の設置又は変更の工事(経済産業省令で定める軽微なものを除く)
💡 消費機器設置工事監督法第2条。対象は「特定ガス用品」ではなく「特定ガス消費機器」
(ホ) ✓ 正しい
液化石油ガス設備士である者は、ガス消費機器設置工事監督者の資格を有する者に該当する。
問15
法令で規定されている消費機器に関する周知及び調査、保安業務規程に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガス小売事業者は、その供給するガスに係る消費機器が経済産業省令で定める技術上の基準に適合しているかどうかを調査しなければならない。ただし、その消費機器を設置し、又は使用する場所に立ち入ることにつき、その所有者又は占有者の承諾を得ることができないときは、この限りでない。
- (ロ) ガス小売事業者は、その供給に係るガスによる災害が発生し、又は発生するおそれがある場合において、その供給に係るガスの使用者からその事実を通知され、これに対する措置をとることを求められたときは、速やかにその措置をとらなければならない。
- (ハ) 経済産業大臣は、消費機器が経済産業省令で定める技術上の基準に適合していないと認めるときは、ガス小売事業者に対し、その技術上の基準に適合するように消費機器を修理し、改造し、又は移転すべきことを命ずることができる。
- (ニ) ガス小売事業者は、保安業務規程を変更しようとするときは、あらかじめ、その旨を経済産業大臣に届け出なければならない。
- (ホ) ガス小売事業者及びガスの使用者は、保安業務規程を守らなければならない。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガス小売事業者は、その供給するガスに係る消費機器が経済産業省令で定める技術上の基準に適合しているかどうかを調査しなければならない。ただし、その消費機器を設置し、又は使用する場所に立ち入ることにつき、その所有者又は占有者の承諾を得ることができないときは、この限りでない。
(ロ) ✓ 正しい
ガス小売事業者は、その供給に係るガスによる災害が発生し、又は発生するおそれがある場合において、その供給に係るガスの使用者からその事実を通知され、これに対する措置をとることを求められたときは、速やかにその措置をとらなければならない。
(ハ) ⚠ 誤っている
経済産業大臣は、消費機器が経済産業省令で定める技術上の基準に適合していないと認めるときは、ガス小売事業者に対し、その技術上の基準に適合するように消費機器を修理し、改造し、又は移転すべきことを命ずることができる。
→ 正しくは: 経済産業大臣は、消費機器の所有者又は占有者に対し、修理・改造・移転すべきことを命ずる
💡 法第161条。経済産業大臣の命令対象は『所有者・占有者』(『ガス小売事業者』ではない)
(ニ) ⚠ 誤っている
ガス小売事業者は、保安業務規程を変更しようとするときは、あらかじめ、その旨を経済産業大臣に届け出なければならない。
→ 正しくは: 変更したときは、遅滞なく、変更した事項を経済産業大臣に届け出
💡 法第160条第2項。保安業務規程変更は事後届出(『あらかじめ』ではない)
(ホ) ⚠ 誤っている
ガス小売事業者及びガスの使用者は、保安業務規程を守らなければならない。
→ 正しくは: ガス小売事業者及びその従業者は、保安業務規程を守らなければならない
💡 法第160条第4項。遵守義務者は『従業者』(『ガスの使用者』ではない)
問16
消費機器の技術上の基準で規定されている次の記述のうち、誤っているものはいくつあるか。
- (イ) ガスの消費量が12kWを超える屋内に設置するガス瞬間湯沸器であって、密閉燃焼式以外のものには、当該燃焼器に接続して排気筒を設けること。ただし、当該燃焼器の構造上その他の理由によりこれによることが困難な場合において、当該燃焼器のための排気フードを設けるときは、この限りでない。
- (ロ) 自然排気式の燃焼器の排気筒の天井裏、床裏等にある部分は、燃焼器出口の排気ガスの温度が100℃を超える場合は、金属材料で覆われていなければならない。
- (ハ) 自然排気式の燃焼器の排気筒に接続する排気扇には、これが停止した場合に当該燃焼器を安全に制御し、燃焼を継続する装置を設けること。
- (ニ) 燃焼器であって、建物区分のうち特定地下室等に設置するものには、告示で定める規格に適合する自動ガス遮断装置を告示で定める方法により設けること。
- (ホ) 燃焼器は、供給されるガスに適応したものであること。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
ガスの消費量が12kWを超える屋内に設置するガス瞬間湯沸器であって、密閉燃焼式以外のものには、当該燃焼器に接続して排気筒を設けること。ただし、当該燃焼器の構造上その他の理由によりこれによることが困難な場合において、当該燃焼器のための排気フードを設けるときは、この限りでない。
(ロ) ⚠ 誤っている
自然排気式の燃焼器の排気筒の天井裏、床裏等にある部分は、燃焼器出口の排気ガスの温度が100℃を超える場合は、金属材料で覆われていなければならない。
→ 正しくは: 自然排気式の燃焼器の排気筒の天井裏・床裏等は『金属以外の不燃性の材料』で覆う(金属では熱伝導で熱伝播)
💡 施行規則第202条第3号。100℃超部分の覆い材は『金属以外の不燃性』(金属では火災リスク)
(ハ) ⚠ 誤っている
自然排気式の燃焼器の排気筒に接続する排気扇には、これが停止した場合に当該燃焼器を安全に制御し、燃焼を継続する装置を設けること。
→ 正しくは: 燃焼器へのガスの供給を自動的に遮断する装置
💡 施行規則第202条第3項。排気扇停止時はガス供給を『自動遮断』(『燃焼継続』ではない)
(ニ) ⚠ 誤っている
燃焼器であって、建物区分のうち特定地下室等に設置するものには、告示で定める規格に適合する自動ガス遮断装置を告示で定める方法により設けること。
→ 正しくは: 告示で定める規格に適合するガス漏れ警報設備を告示で定める方法により設けること
💡 施行規則第202条第8項。特定地下室等の設置対象は『ガス漏れ警報設備』(『自動ガス遮断装置』ではない)
(ホ) ✓ 正しい
燃焼器は、供給されるガスに適応したものであること。
問1
容積一定の容器にメタンだけが充てんされており、圧力は400kPaであった。この状態の容器に、更にメタン16kg、プロパン11kgを混合したガスを充てんしたところ、温度はもとの温度と変わらず、圧力は800kPaになった。このときの容器内のメタンの分圧(kPa)として、最も近い値はどれか。ただし、いずれのガスも理想気体とする。
- (1) 480
- (2) 640
- (3) 720
- (4) 760
- (5) 780
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢(3)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (3)。基礎理論の計算問題。
- Step 2【計算ステップ】
- Step 31. 追加メタン1000mol、プロパン250mol、計1250mol→分圧増加比4:1。
- Step 42. 圧力増加400kPaのうちメタン分=400×(4/5)=320kPa。
- Step 53. 元のメタン400+320=720kPa。
- Step 6【正解】(3)に該当する数値が、上記の計算結果と最も近い値となる。
- Step 7【よくある誤り】
- Step 8– 単位換算ミス(K↔℃, kg↔g, m³↔L, kPa↔Pa)
- Step 9– 公式の代入順序や符号の取り違え
- Step 10– 絶対温度Kへの変換忘れ(℃のまま代入)
- Step 11– 気体定数Rの単位選択(8.314 J/(mol·K) vs 0.08206 L·atm/(mol·K))
- Step 12【関連知識】基礎理論の主要公式: PV=nRT(理想気体), Cp-Cv=R(マイヤー), η=1-Tc/Th(カルノー), Q=mCpΔT(熱量), ΔH=ΣΔH(生成物)-ΣΔH(反応物)(ヘス), Δp=λ(L/d)(ρv²/2)(Darcy-Weisbach), Q=σT⁴(Stefan-Boltzmann)。
- Step 13【選択肢の誤り箇所と訂正】
- Step 14■ (3)が正しい記述
- Step 15■ 該当選択肢: 720
- Step 16■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (3) 1-Tc/Th(カルノー)
問2
次の記述のうち、誤っているものはどれか。
(1) 気体の拡散速度は、水素、メタン、エタン、プロパンと分子量が大きくなるにつれて小さくなる。
(2) 1molあたりで比較すると、圧縮係数が1より小さい気体の体積は、同じ温度、同じ圧力の理想気体の体積より大きくなる。
(3) ラウールの法則によれば、液体に不揮発物質を溶解した希薄溶液の蒸気圧は、その不揮発物質のモル分率の上昇に比例して低下する。
(4) 実在気体における分子間引力は、理想気体の状態方程式を用いて求められる圧力よりも、圧力を低くする作用をもたらす。
(5) 一定の温度で一定質量の液体に溶解する気体の質量は、溶解度が小さい場合、気体の圧力に比例する。
- (1) (1)
- (2) (2)
- (3) (3)
- (4) (4)
- (5) (5)
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(2)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
(1)
(2) ⚠ 誤っている
(2)
→ 正しくは: 圧縮係数が1より小さい気体の体積は理想気体より小さくなる
💡 $Z = PV/(nRT)$、$Z<1$は実体積が理想気体より小さい(分子間引力で凝集気味)。Z>1は反発(高圧域)
(3) ✓ 正しい
(3)
(4) ✓ 正しい
(4)
(5) ✓ 正しい
(5)
問3
温度400Kの高温熱源と温度200Kの低温熱源の間で作動する逆カルノーサイクルの時間あたりの仕事が10kWであった。この逆カルノーサイクルの高温熱源への放熱量(kW)として、最も近い値はどれか。
- (1) 5
- (2) 10
- (3) 15
- (4) 20
- (5) 50
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢(4)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (4)。基礎理論の計算問題。
- Step 2【計算ステップ】
- Step 31. COP=Tc/(Th-Tc)=200/200=1で誤り。
- Step 42. 逆カルノー高温放熱=W×Th/(Th-Tc)=10×400/200=20kW。
- Step 5【正解】(4)に該当する数値が、上記の計算結果と最も近い値となる。
- Step 6【よくある誤り】
- Step 7– 単位換算ミス(K↔℃, kg↔g, m³↔L, kPa↔Pa)
- Step 8– 公式の代入順序や符号の取り違え
- Step 9– 絶対温度Kへの変換忘れ(℃のまま代入)
- Step 10– 気体定数Rの単位選択(8.314 J/(mol·K) vs 0.08206 L·atm/(mol·K))
- Step 11【関連知識】基礎理論の主要公式: PV=nRT(理想気体), Cp-Cv=R(マイヤー), η=1-Tc/Th(カルノー), Q=mCpΔT(熱量), ΔH=ΣΔH(生成物)-ΣΔH(反応物)(ヘス), Δp=λ(L/d)(ρv²/2)(Darcy-Weisbach), Q=σT⁴(Stefan-Boltzmann)。
- Step 12【選択肢の誤り箇所と訂正】
- Step 13■ (4)が正しい記述
- Step 14■ 該当選択肢: 20
- Step 15■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (4) 1-Tc/Th(カルノー)
問4
都市ガスを燃焼させて、1000m³、10℃の空気を圧力一定のもと55℃まで暖めたい。熱効率を80%とした場合、必要な都市ガスの体積(m³)として最も近い値はどれか。ただし、体積は標準状態(0℃、101325Pa)における体積とし、空気の定圧モル熱容量を30J/(mol K)、都市ガスの発熱量を45MJ/m³とする。
- (1) 0.60
- (2) 0.80
- (3) 1.1
- (4) 1.3
- (5) 1.7
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。計算結果と最も近い値は選択肢(5)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (5)。基礎理論の計算問題。
- Step 2【計算ステップ】
- Step 31. 空気mol=1000×283/22.4×0.001(変換)≒… 必要熱量Q=n×Cp×ΔT、ガス量=Q/(発熱量×効率)≒1.7m³。
- Step 4【正解】(5)に該当する数値が、上記の計算結果と最も近い値となる。
- Step 5【よくある誤り】
- Step 6– 単位換算ミス(K↔℃, kg↔g, m³↔L, kPa↔Pa)
- Step 7– 公式の代入順序や符号の取り違え
- Step 8– 絶対温度Kへの変換忘れ(℃のまま代入)
- Step 9– 気体定数Rの単位選択(8.314 J/(mol·K) vs 0.08206 L·atm/(mol·K))
- Step 10【関連知識】基礎理論の主要公式: PV=nRT(理想気体), Cp-Cv=R(マイヤー), η=1-Tc/Th(カルノー), Q=mCpΔT(熱量), ΔH=ΣΔH(生成物)-ΣΔH(反応物)(ヘス), Δp=λ(L/d)(ρv²/2)(Darcy-Weisbach), Q=σT⁴(Stefan-Boltzmann)。
- Step 11【選択肢の誤り箇所と訂正】
- Step 12■ (5)が正しい記述
- Step 13■ 該当選択肢: 1.7
- Step 14■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (5) 1-Tc/Th(カルノー)
問5
一次反応において、反応物が初期濃度から50%反応するのに120秒を要した。この反応において、初期濃度から87.5%反応するのに要する時間(秒)として、最も近い値はどれか。
- (1) 180
- (2) 210
- (3) 240
- (4) 360
- (5) 480
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢(4)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (4)。基礎理論の計算問題。
- Step 2【計算ステップ】
- Step 31. 87.5%反応=12.5%残=(1/2)³。
- Step 42. 半減期×3=120×3=360秒。
- Step 5【正解】(4)に該当する数値が、上記の計算結果と最も近い値となる。
- Step 6【よくある誤り】
- Step 7– 単位換算ミス(K↔℃, kg↔g, m³↔L, kPa↔Pa)
- Step 8– 公式の代入順序や符号の取り違え
- Step 9– 絶対温度Kへの変換忘れ(℃のまま代入)
- Step 10– 気体定数Rの単位選択(8.314 J/(mol·K) vs 0.08206 L·atm/(mol·K))
- Step 11【関連知識】基礎理論の主要公式: PV=nRT(理想気体), Cp-Cv=R(マイヤー), η=1-Tc/Th(カルノー), Q=mCpΔT(熱量), ΔH=ΣΔH(生成物)-ΣΔH(反応物)(ヘス), Δp=λ(L/d)(ρv²/2)(Darcy-Weisbach), Q=σT⁴(Stefan-Boltzmann)。
- Step 12【選択肢の誤り箇所と訂正】
- Step 13■ (4)が正しい記述
- Step 14■ 該当選択肢: 360
- Step 15■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (4) 1-Tc/Th(カルノー)
問6

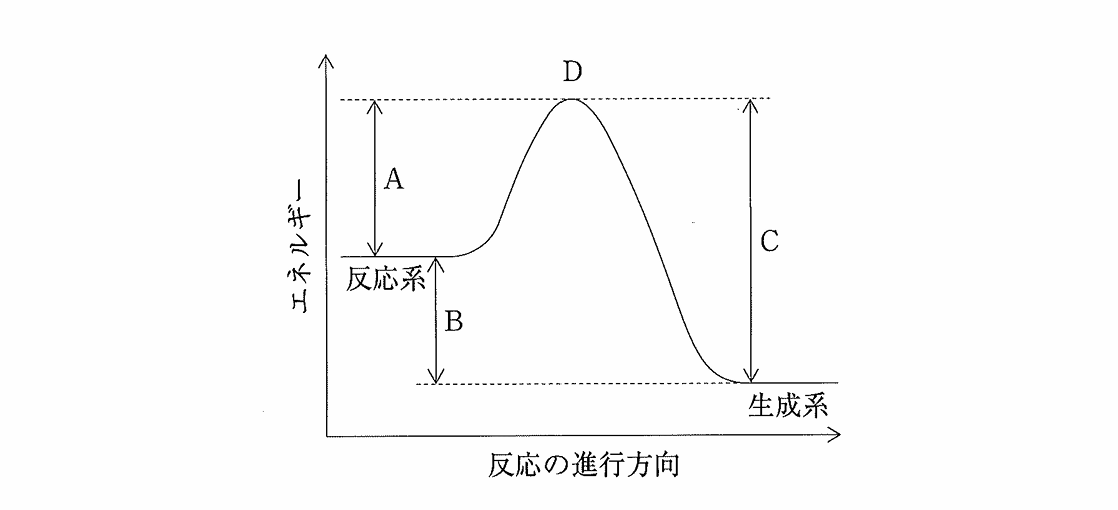

下の図は、化学反応の過程における、エネルギーの変化を表したものである。この図に関する次の記述のうち、正しいものはどれか。
(1) Aは活性化エネルギーに相当する。
(2) 触媒を用いるとBを小さくすることができる。
(3) Cは反応熱に相当する。
(4) Dは臨界状態である。
(5) この反応は吸熱反応である。
- (1) (1)
- (2) (2)
- (3) (3)
- (4) (4)
- (5) (5)
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。次の(1)〜(5)の記述のうち、正しいのは選択肢(1)。他の4つは誤りを含む。
🔍 各選択肢の判定
(1) ✓ 正しい
(1)
(2) ⚠ 誤っている
(2)
→ 正しくは: 触媒を用いるとA(活性化エネルギー)を小さくすることができる
💡 触媒は活性化エネルギーAを下げる。Bは反応熱で触媒の影響なし(熱力学的に決まる)
(3) ⚠ 誤っている
(3)
→ 正しくは: Bは反応熱に相当する(反応物と生成物のエネルギー差)
💡 反応熱は反応物と生成物のエネルギー差(B)。Cは別の意味
(4) ⚠ 誤っている
(4)
→ 正しくは: Dは遷移状態(activated complex)である
💡 Dは反応の山頂で形成される遷移状態(活性錯体)。臨界状態は別概念
(5) ⚠ 誤っている
(5)
→ 正しくは: この反応は発熱反応である(生成物のエネルギーが反応物より低いため)
💡 図で生成物が反応物より低エネルギー位置 → 発熱反応(エネルギー放出)
問7
メタンを空気で完全燃焼させたところ、湿り燃焼ガスの酸素濃度が5vol%であった。このときの空気比として最も近い値はどれか。ただし、空気中の窒素と酸素の体積比は4:1とする。
- (1) 1.17
- (2) 1.37
- (3) 1.57
- (4) 1.77
- (5) 1.97
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢(2)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (2)。基礎理論の計算問題。
- Step 2【計算ステップ】
- Step 31. CH₄+2O₂→CO₂+2H₂O。
- Step 42. 空気比mとし、湿りガス組成から余剰O₂計算。
- Step 53. 約m≒1.37。
- Step 6【正解】(2)に該当する数値が、上記の計算結果と最も近い値となる。
- Step 7【よくある誤り】
- Step 8– 単位換算ミス(K↔℃, kg↔g, m³↔L, kPa↔Pa)
- Step 9– 公式の代入順序や符号の取り違え
- Step 10– 絶対温度Kへの変換忘れ(℃のまま代入)
- Step 11– 気体定数Rの単位選択(8.314 J/(mol·K) vs 0.08206 L·atm/(mol·K))
- Step 12【関連知識】基礎理論の主要公式: PV=nRT(理想気体), Cp-Cv=R(マイヤー), η=1-Tc/Th(カルノー), Q=mCpΔT(熱量), ΔH=ΣΔH(生成物)-ΣΔH(反応物)(ヘス), Δp=λ(L/d)(ρv²/2)(Darcy-Weisbach), Q=σT⁴(Stefan-Boltzmann)。
- Step 13【選択肢の誤り箇所と訂正】
- Step 14■ (2)が正しい記述
- Step 15■ 該当選択肢: 1.37
- Step 16■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (2) 1-Tc/Th(カルノー)
問8
燃焼に関する次の記述のうち、誤っているものはどれか。
(1) コジェネレーション等の効率を求める際には、供給ガスの発熱量として低位発熱量を用いて計算することが多い。
(2) メタンの燃焼において、十分な空気量が確保されていたとしても燃焼反応に十分な時間が確保できない場合等では、COが燃焼ガスとして排出される可能性がある。
(3) 水素の層流燃焼速度はメタンと比べて速く、空気比0.5付近が最大となる。
(4) 燃料と空気を混合した可燃予混合気の空気比が1より小さいブンゼン火炎の燃焼形態は、部分予混合燃焼である。
(5) 層流燃焼速度は乱流予混合火炎にみられる渦運動の影響がなく、乱流燃焼速度より速い。
- (1) (1)
- (2) (2)
- (3) (3)
- (4) (4)
- (5) (5)
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
(1)
(2) ✓ 正しい
(2)
(3) ✓ 正しい
(3)
(4) ✓ 正しい
(4)
(5) ⚠ 誤っている
(5)
→ 正しくは: 乱流予混合火炎の場合は層流火炎の熱・活性基輸送過程に加え渦運動効果が加わるため、乱流燃焼速度は層流燃焼速度よりも遥かに速くなる
💡 速度の大小関係が逆。乱流>>層流(渦運動効果で乱流燃焼速度が遥かに速い)
問9
流体に関する次の記述のうち、正しいものはどれか。
(1) ピトー管では、測定された差圧が2倍になると、流速は2倍になる。
(2) ベルヌーイの式は、流線上で圧力エネルギーと運動エネルギーの和が一定に保存されることを示す。
(3) 粘度を密度で割った値を動粘度といい、単位はm²/sで表すことができる。
(4) 直円管内の完全に発達した層流の場合、管摩擦係数はレイノルズ数に比例して大きくなる。
(5) 直円管内の完全に発達した乱流で管壁面が滑らかな場合、管摩擦係数はレイノルズ数に比例して大きくなる。
- (1) (1)
- (2) (2)
- (3) (3)
- (4) (4)
- (5) (5)
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。次の(1)〜(5)の記述のうち、正しいのは選択肢(3)。他の4つは誤りを含む。
🔍 各選択肢の判定
(1) ⚠ 誤っている
(1)
→ 正しくは: 流速は√2倍になる
💡 ベルヌーイの式より流速は差圧の平方根に比例。差圧2倍なら流速は√2倍(2倍ではない)
(2) ⚠ 誤っている
(2)
→ 正しくは: 運動エネルギー、位置エネルギー、圧力エネルギーの和が一定
💡 ベルヌーイの式は流線上で運動・位置・圧力の3エネルギーの和が一定に保存(2エネルギーだけでは不十分)
(3) ✓ 正しい
(3)
(4) ⚠ 誤っている
(4)
→ 正しくは: 反比例して小さくなる
💡 直円管内の完全発達層流では管摩擦係数 $\lambda = 64/Re$ より、レイノルズ数に**反比例**して小さくなる(比例ではない)
(5) ⚠ 誤っている
(5)
→ 正しくは: 反比例して小さくなる
💡 完全発達乱流(管壁面滑らか)はブラジウスの式 $\lambda = 0.3164 Re^{-0.25}$ より、レイノルズ数に反比例して小さくなる
問10

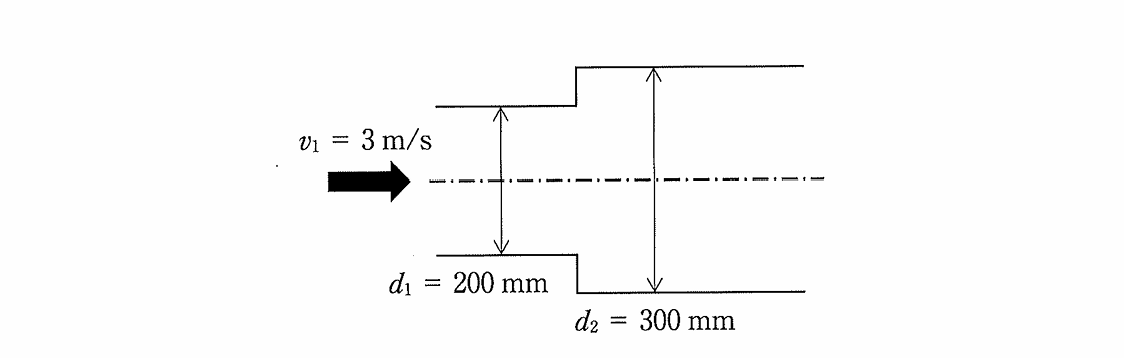

内径がd₁=200mmからd₂=300mmに拡大しているディフューザがある。上流の内径d₁における流体の平均流速が3m/sのとき、ディフューザの損失ヘッドΔh(m)として最も近い値はどれか。ただし、重力加速度gを10m/s²とする。
- (1) 0.08
- (2) 0.14
- (3) 0.28
- (4) 0.38
- (5) 0.56
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢(2)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (2)。基礎理論の計算問題。
- Step 2【計算ステップ】
- Step 31. ボルダ・カルノー式: Δh=(V₁-V₂)²/(2g)。
- Step 42. V₂=V₁(d₁/d₂)²=3×(2/3)²=4/3。
- Step 53. Δh=(3-4/3)²/20≒0.139≒0.14m。
- Step 6【正解】(2)に該当する数値が、上記の計算結果と最も近い値となる。
- Step 7【よくある誤り】
- Step 8– 単位換算ミス(K↔℃, kg↔g, m³↔L, kPa↔Pa)
- Step 9– 公式の代入順序や符号の取り違え
- Step 10– 絶対温度Kへの変換忘れ(℃のまま代入)
- Step 11– 気体定数Rの単位選択(8.314 J/(mol·K) vs 0.08206 L·atm/(mol·K))
- Step 12【関連知識】基礎理論の主要公式: PV=nRT(理想気体), Cp-Cv=R(マイヤー), η=1-Tc/Th(カルノー), Q=mCpΔT(熱量), ΔH=ΣΔH(生成物)-ΣΔH(反応物)(ヘス), Δp=λ(L/d)(ρv²/2)(Darcy-Weisbach), Q=σT⁴(Stefan-Boltzmann)。
- Step 13【選択肢の誤り箇所と訂正】
- Step 14■ (2)が正しい記述
- Step 15■ 該当選択肢: 0.14
- Step 16■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (2) 1-Tc/Th(カルノー)
問11
メタンガスの流量をオリフィスメーターを用いて測定したところ、流量100m³/hのときの差圧が1kPaであった。差圧が4kPaになったときの流量(m³/h)として、最も近い値はどれか。ただし、流量係数など他の条件は変わらないものとし、メタンガスは理想気体として取り扱えることとする。
- (1) 10
- (2) 40
- (3) 100
- (4) 200
- (5) 400
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。計算結果と最も近い値は選択肢(4)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (4)。基礎理論の計算問題。
- Step 2【計算ステップ】
- Step 31. オリフィス:Q∝√ΔP。
- Step 42. 差圧4倍→流量√4=2倍→200m³/h。
- Step 5【正解】(4)に該当する数値が、上記の計算結果と最も近い値となる。
- Step 6【よくある誤り】
- Step 7– 単位換算ミス(K↔℃, kg↔g, m³↔L, kPa↔Pa)
- Step 8– 公式の代入順序や符号の取り違え
- Step 9– 絶対温度Kへの変換忘れ(℃のまま代入)
- Step 10– 気体定数Rの単位選択(8.314 J/(mol·K) vs 0.08206 L·atm/(mol·K))
- Step 11【関連知識】基礎理論の主要公式: PV=nRT(理想気体), Cp-Cv=R(マイヤー), η=1-Tc/Th(カルノー), Q=mCpΔT(熱量), ΔH=ΣΔH(生成物)-ΣΔH(反応物)(ヘス), Δp=λ(L/d)(ρv²/2)(Darcy-Weisbach), Q=σT⁴(Stefan-Boltzmann)。
- Step 12【選択肢の誤り箇所と訂正】
- Step 13■ (4)が正しい記述
- Step 14■ 該当選択肢: 200
- Step 15■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (4) 1-Tc/Th(カルノー)
問12
蒸気を通した外径100mmの鋼管を厚さ50mm、熱伝導率k=0.05W/(m K)の保温材で巻いてある。保温材内面の温度T₁=180℃、保温材外面の温度T₂=40℃であるとき、管長1mあたりの熱損失(W)として、最も近い値はどれか。ただし、ln 2=0.70とする。
- (1) 20
- (2) 31
- (3) 63
- (4) 81
- (5) 126
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。計算結果と最も近い値は選択肢(3)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (3)。基礎理論の計算問題。
- Step 2【計算ステップ】
- Step 31. 円筒座標熱伝導:Q=2πkL(T₁-T₂)/ln(r₂/r₁)=2π×0.05×1×140/ln(2)=43.98/0.7≒62.8W。
- Step 4【正解】(3)に該当する数値が、上記の計算結果と最も近い値となる。
- Step 5【よくある誤り】
- Step 6– 単位換算ミス(K↔℃, kg↔g, m³↔L, kPa↔Pa)
- Step 7– 公式の代入順序や符号の取り違え
- Step 8– 絶対温度Kへの変換忘れ(℃のまま代入)
- Step 9– 気体定数Rの単位選択(8.314 J/(mol·K) vs 0.08206 L·atm/(mol·K))
- Step 10【関連知識】基礎理論の主要公式: PV=nRT(理想気体), Cp-Cv=R(マイヤー), η=1-Tc/Th(カルノー), Q=mCpΔT(熱量), ΔH=ΣΔH(生成物)-ΣΔH(反応物)(ヘス), Δp=λ(L/d)(ρv²/2)(Darcy-Weisbach), Q=σT⁴(Stefan-Boltzmann)。
- Step 11【選択肢の誤り箇所と訂正】
- Step 12■ (3)が正しい記述
- Step 13■ 該当選択肢: 63
- Step 14■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (3) 1-Tc/Th(カルノー)
問13
伝熱に関する次の記述のうち、誤っているものはどれか。
(1) 熱交換器の熱通過率(W/(m²·K))は、高温流体側、低温流体側それぞれの熱伝達率(W/(m²·K))及び高温流体・低温流体間の隔壁の熱伝導率(W/(m·K))とその厚み(m)により求められる。
(2) 沸騰、凝縮等の相変化があると熱伝達率は著しく大きくなる。
(3) 熱放射において、熱エネルギーとして重要な電磁波は、概ね可視光と赤外線を合わせた波長帯にある。
(4) 放射率は一般に温度が高くなると大きくなり、金属の場合は酸化面では大きいが、研磨面では小さい。
(5) 向流形熱交換器は、一般に並流形や直交流形より温度効率が高い。
- (1) (1)
- (2) (2)
- (3) (3)
- (4) (4)
- (5) (5)
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(1)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ⚠ 誤っている
(1)
→ 正しくは: 熱伝導率(W/(m・K))
💡 熱交換器の隔壁(固体)を通る熱は熱伝導(フーリエ則)。隔壁の熱通過に関わる物性値は熱伝導率(W/(m·K))であり、対流境界層の熱伝達率(W/(m²·K))ではない
(2) ✓ 正しい
(2)
(3) ✓ 正しい
(3)
(4) ✓ 正しい
(4)
(5) ✓ 正しい
(5)
問14
両端面を平板で密閉した内径D、肉厚tの薄肉円筒がある。この薄肉円筒に内圧(円筒外部との圧力差)Pが作用するときの円周応力σtと軸応力σzの組合せとして正しいものはどれか。
(1) σt=PD/(2t), σz=PD/(4t)
(2) σt=PD/(4t), σz=PD/(2t)
(3) σt=PD/(4t), σz=PD/(4t)
(4) σt=PD/(8t), σz=PD/(4t)
(5) σt=PD/(4t), σz=PD/(8t)
- (1) (1)
- (2) (2)
- (3) (3)
- (4) (4)
- (5) (5)
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。次の(1)〜(5)の記述のうち、正しいのは選択肢(1)。他の4つは誤りを含む。
問15
高分子材料に関する次の記述のうち、誤っているものはどれか。
(1) ガラス転移温度とは、高分子材料の非晶質部分の分子鎖が回転や振動を始める温度であり、この温度を超えると剛性と粘度が低下し流動性が増す。
(2) 熱硬化性樹脂は、一般に成形は一回しか行えない。
(3) 高分子材料のクリープは常温であっても生じる。
(4) ポリエチレンの引張強さ(MPa)は、高張力鋼より小さい。
(5) ポリプロピレンの破断伸び(%)は3〜6(ASTM規格に基づいた測定値)である。
- (1) (1)
- (2) (2)
- (3) (3)
- (4) (4)
- (5) (5)
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。次の(1)〜(5)の記述のうち、誤っているのは選択肢(5)。他の4つは規定どおり。
🔍 各選択肢の判定
(1) ✓ 正しい
(1)
(2) ✓ 正しい
(2)
(3) ✓ 正しい
(3)
(4) ✓ 正しい
(4)
(5) ⚠ 誤っている
(5)
→ 正しくは: 200〜700
💡 ポリプロピレンの破断伸び(%)はASTM規格値で200〜700。3〜6%は高張力鋼など金属の伸び率レベル
問1
都市ガスの原料及びその取り扱いに関する次の記述のうち、誤っているものはいくつあるか。
- (イ) LNGの漏えい、流出に伴って発生する白い霧は、可燃性混合気を含むが、着火、爆発等が発生する危険はなく安全な領域を示す一つの目安である。
- (ロ) 密度差の大きい異種LNGを同じ貯槽に入れる場合、貯槽内部において対流が盛んに行われるために、液全体が均質な密度分布となる。
- (ハ) LNGを取り扱う際にボーイングが起こると、外気熱による温度の上昇により、LNGが膨張しようとするため、内部の圧力が上昇し、フランジ等の弱い部分が破壊されるおそれがある。
- (ニ) LNG船では、万が一LNGがタンクから漏えいし、低温液体が船体に触れた場合、船体の鋼材が低温靭性によって損傷することを防ぐため、タンクの外側に防壁を設けている。
- (ホ) バイオガスは、下水、家畜糞尿、生ごみなどの水分の多い有機物を無酸素状態でメタン発酵することにより発生する。発生するガスの組成はほとんどがメタンと窒素である。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
LNGの漏えい、流出に伴って発生する白い霧は、可燃性混合気を含むが、着火、爆発等が発生する危険はなく安全な領域を示す一つの目安である。
→ 正しくは: 危険域の存在範囲を示す一つの目安
💡 LNG漏えいで生じる白い霧は可燃性混合気を含み、危険域の存在範囲を示す目安となる(着火・爆発の危険あり)
(ニ) ⚠ 誤っている
LNG船では、万が一LNGがタンクから漏えいし、低温液体が船体に触れた場合、船体の鋼材が低温靭性によって損傷することを防ぐため、タンクの外側に防壁を設けている。
→ 正しくは: 低温脆性
💡 船体鋼材は低温脆性(低温で粘り強さを失う性質)で損傷するおそれがあるため、防壁を設ける
(ハ) ⚠ 誤っている
LNGを取り扱う際にボーイングが起こると、外気熱による温度の上昇により、LNGが膨張しようとするため、内部の圧力が上昇し、フランジ等の弱い部分が破壊されるおそれがある。
→ 正しくは: 液封
💡 LNG取り扱い時に液封(配管区間の閉じ込め)が起こると外気熱で膨張し、内圧上昇でフランジ等が破損するおそれ
(ホ) ⚠ 誤っている
バイオガスは、下水、家畜糞尿、生ごみなどの水分の多い有機物を無酸素状態でメタン発酵することにより発生する。発生するガスの組成はほとんどがメタンと窒素である。
→ 正しくは: 二酸化炭素
💡 バイオガスはメタン発酵で生成、組成はほとんどがメタンと二酸化炭素(窒素ではない)
(ロ) ⚠ 誤っている
密度差の大きい異種LNGを同じ貯槽に入れる場合、貯槽内部において対流が盛んに行われるために、液全体が均質な密度分布となる。
→ 正しくは: 層状化(ロールオーバー)が生じる可能性
💡 密度差の大きい異種LNGを同貯槽に入れると上下に層状化(密度成層)が生じ、急激な気化(ロールオーバー)を起こすおそれがある
問2
製造設備に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 往復式圧縮機を吐出圧力が低い状態で運転すると、全断熱効率が向上して省エネルギーになる。
- (ロ) LNGポンプでは、ポンプ軸封部からのガス漏れを防止するため、ポンプとモーターを一体にしてポンプケーシングに入れている。
- (ハ) サブマージド式気化器は水中バーナーの燃焼を利用したものであり、ピークシェービング用あるいは緊急予備用として、LNG1次受入基地で使用されている。
- (ニ) 玉形弁(グローブ弁)は、弁体が弁座面に垂直に開閉する形状で、流れの方向が急激に変化するため、流体の圧力損失が大きい。
- (ホ) LNGポンプを安全に運転するには、キャビテーション防止の観点から、有効吸込ヘッド(NPSHav)を必要有効吸込ヘッド(NPSHre)より大きくする必要があるが、LPGポンプではキャビテーションの考慮は不要である。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
往復式圧縮機を吐出圧力が低い状態で運転すると、全断熱効率が向上して省エネルギーになる。
→ 正しくは: 全断熱効率は著しく低下し、効率が低下する
💡 往復式圧縮機を吐出圧力が低い状態で運転すると体積効率はわずかに上昇するが、全断熱効率は著しく低下する
(ニ) ✓ 正しい
玉形弁(グローブ弁)は、弁体が弁座面に垂直に開閉する形状で、流れの方向が急激に変化するため、流体の圧力損失が大きい。
(ハ) ✓ 正しい
サブマージド式気化器は水中バーナーの燃焼を利用したものであり、ピークシェービング用あるいは緊急予備用として、LNG1次受入基地で使用されている。
(ホ) ⚠ 誤っている
LNGポンプを安全に運転するには、キャビテーション防止の観点から、有効吸込ヘッド(NPSHav)を必要有効吸込ヘッド(NPSHre)より大きくする必要があるが、LPGポンプではキャビテーションの考慮は不要である。
→ 正しくは: キャビテーションはポンプにとって有害な現象であり、LPGポンプでも考慮が必要
💡 キャビテーションはあらゆるポンプ(LNG・LPG含む)で有害現象。NPSHavを必要有効吸込ヘッドより大きく確保する必要
(ロ) ✓ 正しい
LNGポンプでは、ポンプ軸封部からのガス漏れを防止するため、ポンプとモーターを一体にしてポンプケーシングに入れている。
問3
製造設備の電気設備及び計装設備に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) カルマン渦式流量計は、カルマン渦の発生数が流速に比例する原理を利用した流量計である。
- (ロ) 測温抵抗体は熱電対と比較して、常温及び中温域での精度が良い。
- (ハ) 2回線受電の一つである常用予備受電方式(予備電源)では、保守時の常用線から予備線への切り替えを無停電で行うことができる。
- (ニ) 熱伝導率式熱量計は総発熱量計である。
- (ホ) ダイアフラム式圧力計は、適切な受圧部の選択により広範囲の測定が可能で、応答が早い。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
カルマン渦式流量計は、カルマン渦の発生数が流速に比例する原理を利用した流量計である。
(ニ) ✓ 正しい
熱伝導率式熱量計は総発熱量計である。
(ハ) ⚠ 誤っている
2回線受電の一つである常用予備受電方式(予備電源)では、保守時の常用線から予備線への切り替えを無停電で行うことができる。
→ 正しくは: 保守時の切り替えは停電させて行う
💡 常用予備受電方式(2回線受電の一つ)では、保守時の常用線→予備線の切り替えは停電させて行う(無停電ではスポットネットワーク方式)
(ホ) ✓ 正しい
ダイアフラム式圧力計は、適切な受圧部の選択により広範囲の測定が可能で、応答が早い。
(ロ) ✓ 正しい
測温抵抗体は熱電対と比較して、常温及び中温域での精度が良い。
問4
都市ガスの熱量調整、燃焼性管理及び熱量測定に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 高発熱量ガスを空気で希釈すると、ウォッベ指数(WI)は変化しないが、燃焼速度(MCP)は低下する。
- (ロ) 発熱量40MJ/m³_Nの天然ガス90m³を発熱量100MJ/m³_NのLPG(ガス)で増熱して、供給ガスを100m³製造する場合、この供給ガスの発熱量は、46MJ/m³_Nとなる。
- (ハ) ガスクロマトグラフとは、固定相に移動相と呼ばれるキャリアガスを流して、固定相と移動相との間における試料各成分の溶解性、吸着性の差によって成分物質を分離し、測定する装置である。
- (ニ) ガスクロマトグラフのキャリアガスには、純度が体積分率99.99%以上の酸素が用いられている。
- (ホ) ガスクロマトグラフの熱伝導度検出器(TCD)は、有機化合物にしか感度を示さないが、非常に高感度である。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
高発熱量ガスを空気で希釈すると、ウォッベ指数(WI)は変化しないが、燃焼速度(MCP)は低下する。
→ 正しくは: 燃焼速度(MCP)は変化しない、ウォッベ指数(WI)は低下する
💡 高発熱量ガスを空気で希釈すると、ウォッベ指数(WI=H/√d)は低下するが、燃焼速度(MCP)は変化しない(問題文と逆)
(ニ) ⚠ 誤っている
ガスクロマトグラフのキャリアガスには、純度が体積分率99.99%以上の酸素が用いられている。
→ 正しくは: ヘリウム、窒素、アルゴンなどの不活性ガス
💡 ガスクロマトグラフのキャリアガスは純度99.99%以上のヘリウム・窒素・アルゴンなどの不活性ガス(酸素は不可、検出器を破損)
(ハ) ✓ 正しい
ガスクロマトグラフとは、固定相に移動相と呼ばれるキャリアガスを流して、固定相と移動相との間における試料各成分の溶解性、吸着性の差によって成分物質を分離し、測定する装置である。
(ホ) ⚠ 誤っている
ガスクロマトグラフの熱伝導度検出器(TCD)は、有機化合物にしか感度を示さないが、非常に高感度である。
→ 正しくは: 無機物・有機化合物いずれも検出可能、一般にFIDより感度が低い
💡 TCD(熱伝導度検出器)は無機・有機いずれも検出可能だが感度はFID(水素炎イオン化検出器)より低い(問題文の記述は逆)
(ロ) ⚠ 誤っている
発熱量40MJ/m³_Nの天然ガス90m³を発熱量100MJ/m³_NのLPG(ガス)で増熱して、供給ガスを100m³製造する場合、この供給ガスの発熱量は、46MJ/m³_Nとなる。
→ 正しくは: 46 MJ/m³N
💡 $V_H = V_M – V_L = 100-90 = 10$ m³, $Q_M = (40 \times 90 + 100 \times 10)/100 = (3600+1000)/100 = 46$ MJ/m³(45ではない)
問5
都市ガスの付臭に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 付臭は、ガスの漏えいを早期に検知するためのものであり、付臭濃度が高すぎても特に問題は生じない。
- (ロ) ターシャリーブチルメルカプタン(TBM)、ジメチルサルファイド(DMS)、シクロヘキセンのうち、比較的土壌透過性が高いのは、TBMである。
- (ハ) 中圧以上のガス圧力により行う大口供給の用に供する場合は、付臭が免除されている。
- (ニ) 臭気濃度測定のパネル法には、オドロメーター法、検知管法、におい袋法がある。
- (ホ) 付臭剤濃度測定による臭気濃度の管理値は、換算式をもとに算定する濃度に含まれるバラツキを考慮し、2000倍以上と規定されている。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
付臭は、ガスの漏えいを早期に検知するためのものであり、付臭濃度が高すぎても特に問題は生じない。
→ 正しくは: 付臭濃度が高すぎるとデメリットが生じる
💡 付臭濃度が高すぎるとガス器具点火・消火時のわずかな未燃ガス等を漏えいと誤認しやすくなるなどデメリットが生じる
(ニ) ⚠ 誤っている
臭気濃度測定のパネル法には、オドロメーター法、検知管法、におい袋法がある。
→ 正しくは: 注射器法
💡 臭気濃度測定のパネル法はオドロメーター法・注射器法・におい袋法(検知管法ではない)
(ハ) ✓ 正しい
中圧以上のガス圧力により行う大口供給の用に供する場合は、付臭が免除されている。
(ホ) ✓ 正しい
付臭剤濃度測定による臭気濃度の管理値は、換算式をもとに算定する濃度に含まれるバラツキを考慮し、2000倍以上と規定されている。
(ロ) ⚠ 誤っている
ターシャリーブチルメルカプタン(TBM)、ジメチルサルファイド(DMS)、シクロヘキセンのうち、比較的土壌透過性が高いのは、TBMである。
→ 正しくは: 比較的土壌透過性が高いのは、DMS(ジメチルサルファイド)とシクロヘキセン
💡 TBM(ターシャリーブチルメルカプタン)は土壌透過性が低い。透過性が高いのはDMS、シクロヘキセン(供給管事故時の検知のため)
問6
製造設備の保安及び防災に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) すべてのガス工作物に対して、最高使用圧力や能力ごとに、事業場の境界までの離隔距離、あるいは学校等の保安物件までの離隔距離が定められている。
- (ロ) 埋設されていない液化ガス用貯槽であって貯蔵能力が1500t(特定事業所に設置される場合にあっては1000t)以上のものには、適切な防液堤を設置しなければならない。
- (ハ) ベントスタックは、発生するふく射熱が周囲に障害を与えないよう適切な措置を講ずる必要がある。
- (ニ) ガスホルダーや液化ガス用貯槽に連絡される配管等には、圧力又は温度の変化による伸縮を吸収するため、自己可とう管や配管ループ等を設置する。
- (ホ) サイバーセキュリティの確保のため、法令で定める生産能力を有するLNG受入基地の制御システムは、経済安全保障法に基づく特定重要設備として取り扱われる。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
すべてのガス工作物に対して、最高使用圧力や能力ごとに、事業場の境界までの離隔距離、あるいは学校等の保安物件までの離隔距離が定められている。
→ 正しくは: ガス発生機、ガスホルダー、増熱器、圧送機等のガス工作物について
💡 離隔距離規制の対象は限定列挙(ガス発生機・ガスホルダー・増熱器・圧送機等)。すべてのガス工作物が対象ではない
(ニ) ✓ 正しい
ガスホルダーや液化ガス用貯槽に連絡される配管等には、圧力又は温度の変化による伸縮を吸収するため、自己可とう管や配管ループ等を設置する。
(ハ) ⚠ 誤っている
ベントスタックは、発生するふく射熱が周囲に障害を与えないよう適切な措置を講ずる必要がある。
→ 正しくは: フレアースタック
💡 ふく射熱が周囲に障害を与えないよう措置が必要なのはフレアースタック(燃焼放出)。ベントスタック(無燃焼放出)はふく射熱が問題にならない
(ホ) ✓ 正しい
サイバーセキュリティの確保のため、法令で定める生産能力を有するLNG受入基地の制御システムは、経済安全保障法に基づく特定重要設備として取り扱われる。
(ロ) ⚠ 誤っている
埋設されていない液化ガス用貯槽であって貯蔵能力が1500t(特定事業所に設置される場合にあっては1000t)以上のものには、適切な防液堤を設置しなければならない。
→ 正しくは: 1,000 t(特定事業所500 t)
💡 防液堤設置義務の貯蔵能力は1,000 t以上(特定事業所500 t以上)。1500/1000ではない
問7
製造設備の建設及び操業に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 製造設備を安全かつ円滑に運転するため、あらかじめ運転管理基準、運転操作要領等を作成し、それに従って関係者の教育・訓練を実施する。
- (ロ) LNG受入基地におけるLNG受入方法は、受入貯槽内LNGと受入LNGとの密度差、受入貯槽の液レベル及び受入速度を考慮し決定する。
- (ハ) LNG受入基地の稼働調整方式の一つである圧力制御は、設備から流出する流体の圧力を一定に保つ制御方法であり、需要変動に応じて供給量を自動的に調整できる。
- (ニ) ガス製造設備の大型の平底円筒形貯槽等では、一般的な構造物とは地震応答が異なり、スロッシングが生じる短周期地震動による設計も必要となる。
- (ホ) 溶接方法のうち、シールドガスとしてアルゴン等の不活性ガスを用い、母材と非消耗のタングステン電極との間に発生させるアーク内に溶加材を送り込んで溶接する方法を被覆アーク溶接という。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
製造設備を安全かつ円滑に運転するため、あらかじめ運転管理基準、運転操作要領等を作成し、それに従って関係者の教育・訓練を実施する。
(ニ) ⚠ 誤っている
ガス製造設備の大型の平底円筒形貯槽等では、一般的な構造物とは地震応答が異なり、スロッシングが生じる短周期地震動による設計も必要となる。
→ 正しくは: 長周期地震動
💡 大型平底円筒形貯槽はスロッシング周期が数秒〜十数秒とやや長周期となるため、長周期地震動による設計が必要(短周期ではない)
(ハ) ✓ 正しい
LNG受入基地の稼働調整方式の一つである圧力制御は、設備から流出する流体の圧力を一定に保つ制御方法であり、需要変動に応じて供給量を自動的に調整できる。
(ホ) ⚠ 誤っている
溶接方法のうち、シールドガスとしてアルゴン等の不活性ガスを用い、母材と非消耗のタングステン電極との間に発生させるアーク内に溶加材を送り込んで溶接する方法を被覆アーク溶接という。
→ 正しくは: ティグ溶接(TIG)
💡 シールドガスとしてアルゴン等の不活性ガス+非消耗タングステン電極+溶加材によるアーク内溶接はティグ(TIG)溶接。被覆アーク溶接は被覆剤付き溶接棒を使う別方式
(ロ) ✓ 正しい
LNG受入基地におけるLNG受入方法は、受入貯槽内LNGと受入LNGとの密度差、受入貯槽の液レベル及び受入速度を考慮し決定する。
問8
製造設備の保全に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 定期保全とは、設備が予定の累積運転時間に達したときに行う保全のことである。
- (ロ) ポンプのインペラのように、材料と流動する溶液の界面で気泡の発生と破壊を繰り返すことで生ずる孔食状の腐食は、キャビテーションエロージョンと呼ばれる。
- (ハ) 溶接部において、溶融金属が冷却される際に収縮することにより、圧縮の残留応力が生ずる。
- (ニ) 超音波探傷試験(UT)は、検査物の片側だけから検査できるが、割れのような平面欠陥の検出には適さない。
- (ホ) 磁粉探傷試験(MT)は、表面から数mm以上の内部欠陥の検出が可能な検査方法である。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
定期保全とは、設備が予定の累積運転時間に達したときに行う保全のことである。
→ 正しくは: 経時保全
💡 予定の累積運転時間に達した時に行う保全は経時保全。定期保全は一定期間ごとの保全(時間基準)
(ニ) ⚠ 誤っている
超音波探傷試験(UT)は、検査物の片側だけから検査できるが、割れのような平面欠陥の検出には適さない。
→ 正しくは: 平面欠陥の検出に適している
💡 超音波探傷試験(UT)は割れのような平面欠陥の検出に適している。片側だけから検査可能、内部欠陥検出
(ハ) ⚠ 誤っている
溶接部において、溶融金属が冷却される際に収縮することにより、圧縮の残留応力が生ずる。
→ 正しくは: 引張りの残留応力
💡 溶接部で溶融金属が冷却収縮する際に生じる残留応力は引張り(収縮しようとして母材に引っ張られる)。圧縮ではない
(ホ) ⚠ 誤っている
磁粉探傷試験(MT)は、表面から数mm以上の内部欠陥の検出が可能な検査方法である。
→ 正しくは: 表面から数mm以上の内部欠陥は検知できない
💡 磁粉探傷試験(MT)は表面・表面直下欠陥のみ検出可能、深部の内部欠陥は検知できない(UT・RTで検出)
(ロ) ✓ 正しい
ポンプのインペラのように、材料と流動する溶液の界面で気泡の発生と破壊を繰り返すことで生ずる孔食状の腐食は、キャビテーションエロージョンと呼ばれる。
問9
環境対策及び省エネルギーに関する次の記述のうち、誤っているものはいくつあるか。
- (イ) モーターのようなコイル要素を持った負荷を運転する場合は、電圧に比べ電流が遅れた波形になるので、進相コンデンサーを用いて力率を0に近づけることが省エネルギー上有効である。
- (ロ) 一般に、LNG冷熱の10〜20%は、ガス送出圧力エネルギーとして回収されており、残りの未利用の冷熱エネルギーの活用が工夫されている。
- (ハ) CCS(Carbon dioxide Capture and Storage)とは、発電所や化学工場等から排出されたCO₂を、ほかの気体から分離して集め、地中深くに圧入、貯留するものである。
- (ニ) ボランタリークレジット制度とは、省エネ設備の導入や再生可能エネルギーの活用によるCO₂等の排出削減量や、適切な森林管理によるCO₂等の吸収量を、クレジットとして国が認証する制度である。
- (ホ) グリーントランスフォーメーション(GX)とは、化石燃料をできるだけ使わず、太陽光や水素等の自然環境に負荷の少ないエネルギーを活用していくための変革やその実現に向けた活動のことをいう。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
モーターのようなコイル要素を持った負荷を運転する場合は、電圧に比べ電流が遅れた波形になるので、進相コンデンサーを用いて力率を0に近づけることが省エネルギー上有効である。
→ 正しくは: 力率が1に近いほど損失が少ない
💡 モーター等の遅れ電流を進相コンデンサーで補正し、力率を1に近づけると無効電力が減り省エネ。力率0は無効電力最大で損失最大
(ニ) ⚠ 誤っている
ボランタリークレジット制度とは、省エネ設備の導入や再生可能エネルギーの活用によるCO₂等の排出削減量や、適切な森林管理によるCO₂等の吸収量を、クレジットとして国が認証する制度である。
→ 正しくは: 民間やNGOが主導するカーボン・クレジット
💡 ボランタリークレジットは民間・NGOが主導するカーボン・クレジット制度(国が認証するのはJ-クレジット等)
(ハ) ✓ 正しい
CCS(Carbon dioxide Capture and Storage)とは、発電所や化学工場等から排出されたCO₂を、ほかの気体から分離して集め、地中深くに圧入、貯留するものである。
(ホ) ✓ 正しい
グリーントランスフォーメーション(GX)とは、化石燃料をできるだけ使わず、太陽光や水素等の自然環境に負荷の少ないエネルギーを活用していくための変革やその実現に向けた活動のことをいう。
(ロ) ⚠ 誤っている
一般に、LNG冷熱の10〜20%は、ガス送出圧力エネルギーとして回収されており、残りの未利用の冷熱エネルギーの活用が工夫されている。
→ 正しくは: LNG冷熱の40〜50%
💡 LNG冷熱の40〜50%がガス送出圧力エネルギーとして回収済み。残り50〜60%の未利用冷熱の活用が工夫されている(10〜20%ではない)
問10
口径10cm、延長200mの低圧導管において、起点圧力と末端圧力との差が0.4kPaのときのガス流量は120m³/hであった。口径20cm、延長400mの低圧導管において、起点圧力と末端圧力との差が0.1kPaのときのガス流量(m³/h)として、最も近い値はどれか。なお、いずれも同一のガスを流すものとし、高低差は考慮しないものとする。
- (1) 120
- (2) 240
- (3) 260
- (4) 340
- (5) 480
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢(2)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (2)。ガス供給設備の計算または規定判定問題。
- Step 2【典型的な計算】
- Step 3– 圧力降下: Pole式 ΔP ∝ Q²L/D⁵(低圧)、Cox式 P₁²-P₂² ∝ Q²L/D⁵(中高圧)
- Step 4– 熱応力: σ = E×α×ΔT(両端拘束時)
- Step 5– 自由伸縮: ΔL = L×α×ΔT(拘束なし時)
- Step 6【関連設備】整圧器・ガスメーター・導管・PE融着・防食(自然電位 -500〜-700mV)・地震対策。
- Step 7【関連知識】供給設備の要点: 整圧器(レイノルド/アキシャルフロー/フィッシャー)、ガスメーター(膜式/タービン/超音波/回転子)、防食(自然電位 -500〜-700mV、防食判定 -850mV)、PE管融着、地震対策(SI値、250ガル感震)、水たまり供給支障対策。
- Step 8【選択肢の誤り箇所と訂正】
- Step 9■ (2)が正しい記述
- Step 10■ 該当選択肢: 240
- Step 11■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (2) 240
問11
整圧器に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 直動式整圧器は、二次圧力を信号兼駆動圧力として利用するため、オフセットは大きくなる。
- (ロ) パイロット式アンローディング型整圧器は、メインバルブ全閉時に駆動圧力が最も高くなるため、この駆動圧力以上の一次圧力が確保されないとメインバルブが閉止不能となる。
- (ハ) 流量特性とは、流量と二次圧力の関係をいう。
- (ニ) 整圧器の能力は、使用条件にもよるが、一般に最低一次圧力時の最大能力の60〜80%程度の負荷となるように選定する。
- (ホ) 直動式整圧器の主な二次圧力異常上昇原因の例としては、メインバルブへのダスト類のかみ込みによる締め切り不良、メインバルブシートの不具合がある。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
直動式整圧器は、二次圧力を信号兼駆動圧力として利用するため、オフセットは大きくなる。
(ニ) ✓ 正しい
整圧器の能力は、使用条件にもよるが、一般に最低一次圧力時の最大能力の60〜80%程度の負荷となるように選定する。
(ハ) ⚠ 誤っている
流量特性とは、流量と二次圧力の関係をいう。
→ 正しくは: メインバルブ開度
💡 流量特性とは流量とメインバルブ開度の関係(二次圧力ではない)。圧力特性が流量と二次圧力の関係
(ホ) ✓ 正しい
直動式整圧器の主な二次圧力異常上昇原因の例としては、メインバルブへのダスト類のかみ込みによる締め切り不良、メインバルブシートの不具合がある。
(ロ) ✓ 正しい
パイロット式アンローディング型整圧器は、メインバルブ全閉時に駆動圧力が最も高くなるため、この駆動圧力以上の一次圧力が確保されないとメインバルブが閉止不能となる。
問12
次のガスメーターのうち、計量法の規定において検定対象外とされているものはいくつあるか。
- (イ) 使用圧力が10kPa以下のガスの計量に用いる口径50mmの膜式ガスメーター
- (ロ) 使用圧力が中圧のガスの計量に用いる口径50mmの回転子式ガスメーター
- (ハ) 口径200mmの実測湿式ガスメーター
- (ニ) 使用圧力が10kPa以下のガスの計量に用いる口径300mmの回転子式ガスメーター
- (ホ) 使用圧力が中圧のガスの計量に用いる口径100mmのタービン式ガスメーター
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
使用圧力が10kPa以下のガスの計量に用いる口径50mmの膜式ガスメーター
→ 正しくは: 検定対象
💡 使用圧力10kPa以下・口径50mmの膜式ガスメーターは計量法の検定対象(対象外ではない)
(ニ) ✓ 正しい
使用圧力が10kPa以下のガスの計量に用いる口径300mmの回転子式ガスメーター
(ハ) ✓ 正しい
口径200mmの実測湿式ガスメーター
(ホ) ✓ 正しい
使用圧力が中圧のガスの計量に用いる口径100mmのタービン式ガスメーター
(ロ) ✓ 正しい
使用圧力が中圧のガスの計量に用いる口径50mmの回転子式ガスメーター
問13
外径300mmの鋼管が内圧3MPaを受ける場合、ガス事業法の管厚計算式を用いたときの管厚(mm)として、最も近い値はどれか。なお、この鋼管の外径と内径の比は1.5以下とし、鋼管の許容引張応力は100N/mm²、継手効率は1.0、腐れしろは1.0mmとする。
- (1) 9.2
- (2) 8.1
- (3) 4.6
- (4) 3.4
- (5) 2.2
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。計算結果と最も近い値は選択肢(2)。計算過程は下記参照。
📐 計算方法
- Step 1正解は (2)。ガス供給設備の計算または規定判定問題。
- Step 2【典型的な計算】
- Step 3– 圧力降下: Pole式 ΔP ∝ Q²L/D⁵(低圧)、Cox式 P₁²-P₂² ∝ Q²L/D⁵(中高圧)
- Step 4– 熱応力: σ = E×α×ΔT(両端拘束時)
- Step 5– 自由伸縮: ΔL = L×α×ΔT(拘束なし時)
- Step 6【関連設備】整圧器・ガスメーター・導管・PE融着・防食(自然電位 -500〜-700mV)・地震対策。
- Step 7【関連知識】供給設備の要点: 整圧器(レイノルド/アキシャルフロー/フィッシャー)、ガスメーター(膜式/タービン/超音波/回転子)、防食(自然電位 -500〜-700mV、防食判定 -850mV)、PE管融着、地震対策(SI値、250ガル感震)、水たまり供給支障対策。
- Step 8【選択肢の誤り箇所と訂正】
- Step 9■ (2)が正しい記述
- Step 10■ 該当選択肢: 8.1
- Step 11■ 他の選択肢の誤り箇所は数値・用語・対象範囲の差し替え
✓ 正解: (2) 8.1
問14
腐食と防食に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 通気性の異なる土壌にまたがって埋設されている導管では、通気性の悪い部分をアノードとするミクロセルが形成され腐食が生じることがある。
- (ロ) 土壌比抵抗が高いと腐食電流が流れやすくなる。
- (ハ) 地表面電位勾配とは、土壌、コンクリート等の電解質に設置した照合電極と導管の電位差であり、迷走電流の流出入の調査に活用できる。
- (ニ) 流電陽極法とは、導管よりも自然電位がマイナス側の金属を接続することで、導管から防食電流を流出させ腐食を防止するものである。
- (ホ) 鋼管と鋳鉄管が電気的に接続されている場合、鋳鉄管がアノードとなり腐食する傾向がある。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
通気性の異なる土壌にまたがって埋設されている導管では、通気性の悪い部分をアノードとするミクロセルが形成され腐食が生じることがある。
→ 正しくは: マクロセル
💡 通気性の異なる土壌にまたがる導管では、通気性の悪い部分(酸素少)をアノードとするマクロセル(通気差マクロセル)が形成され腐食。ミクロセルは局部的な小規模電池
(ニ) ⚠ 誤っている
流電陽極法とは、導管よりも自然電位がマイナス側の金属を接続することで、導管から防食電流を流出させ腐食を防止するものである。
→ 正しくは: 導管へ防食電流を流入
💡 流電陽極法は導管より自然電位が卑(マイナス側)の金属を接続し、その金属がアノードとなって導管へ防食電流を流入させ、導管をカソード化して防食
(ハ) ⚠ 誤っている
地表面電位勾配とは、土壌、コンクリート等の電解質に設置した照合電極と導管の電位差であり、迷走電流の流出入の調査に活用できる。
→ 正しくは: 地表面の2点間の電位差
💡 地表面電位勾配は地表面の2点間の電位差で、電位勾配と地中電流の方向がわかるので迷走電流の流出入を調査可。照合電極と導管の電位差は「対地電位」(別概念)
(ホ) ⚠ 誤っている
鋼管と鋳鉄管が電気的に接続されている場合、鋳鉄管がアノードとなり腐食する傾向がある。
→ 正しくは: 鋼管がアノード
💡 鋼管と鋳鉄管が電気的接続される場合、自然電位が卑(マイナス側)な鋼管がアノードとなり腐食する傾向(鋳鉄管はカソード)
(ロ) ⚠ 誤っている
土壌比抵抗が高いと腐食電流が流れやすくなる。
→ 正しくは: 土壌比抵抗が低い
💡 土壌比抵抗が低いほど(電気が流れやすいほど)腐食電流が流れやすくなる(高いではない)
問15
導管の工事に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 外径80mm以上の低圧本支管の道路への埋設にあたっては、管の表面に3mの間隔で占用物件の名称、管理者、埋設年、ガスの圧力をテープ等で明示する。
- (ロ) 鉄筋コンクリート建物等の外壁貫通部は、壁貫通管又は壁貫通リング等を用いて堅固に固定し、貫通部の補修にはモルタル等を充てんする。
- (ハ) 気密試験の試験圧力は、必ず最高使用圧力の1.1倍以上でなければならない。
- (ニ) 電気防食を施した鋼管の切断にあたっては、電気防食施設の電源を切っておき、管の切断後に鋼管の両側を短絡させる。
- (ホ) 放射線透過試験にあたっては、エックス線管の焦点又は放射線源から5m以内のエリアを立入禁止区域として明示し、放射線業務従事者以外の第三者の立入を禁止する。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
外径80mm以上の低圧本支管の道路への埋設にあたっては、管の表面に3mの間隔で占用物件の名称、管理者、埋設年、ガスの圧力をテープ等で明示する。
→ 正しくは: 管の表面におおむね2 m以下の間隔
💡 外径80mm以上の低圧本支管の道路埋設では、管の表面におおむね2 m以下の間隔で占用物件名・管理者・埋設年・ガス圧力をテープ等で明示(3 mではない)
(ニ) ⚠ 誤っている
電気防食を施した鋼管の切断にあたっては、電気防食施設の電源を切っておき、管の切断後に鋼管の両側を短絡させる。
→ 正しくは: 電源を切っておき、さらに切断予定箇所の鋼管の両側を短絡(切断前)
💡 電気防食を施した鋼管切断時は、電源を切る+切断予定箇所の両側を切断前に短絡させる(切断後ではなく切断前)
(ハ) ⚠ 誤っている
気密試験の試験圧力は、必ず最高使用圧力の1.1倍以上でなければならない。
→ 正しくは: 最高使用圧力の1.1倍以上、ただし条件により最高使用圧力以上や通ずるガスの圧力とする場合もある
💡 気密試験圧力は原則1.1倍以上だが、条件によっては最高使用圧力以上や通ずるガスの圧力とする例外あり(「必ず」と断定不可)
(ホ) ✓ 正しい
放射線透過試験にあたっては、エックス線管の焦点又は放射線源から5m以内のエリアを立入禁止区域として明示し、放射線業務従事者以外の第三者の立入を禁止する。
(ロ) ✓ 正しい
鉄筋コンクリート建物等の外壁貫通部は、壁貫通管又は壁貫通リング等を用いて堅固に固定し、貫通部の補修にはモルタル等を充てんする。
問16
溶接欠陥の種類と発生原因の例に関する次の記述のうち、語句の組合せとして誤っているものはいくつあるか。
- (イ) 割れ – 溶接部の急冷、開先不良
- (ロ) パイプ – 溶接棒の吸湿、過大電流
- (ハ) ブローホール – 溶接棒の吸湿、雨風
- (ニ) 溶込み不良 – 開先不良、過大電流
- (ホ) 融合不良 – 過小電流、スラグ清掃不良
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
割れ – 溶接部の急冷、開先不良
(ニ) ⚠ 誤っている
溶込み不良 – 開先不良、過大電流
→ 正しくは: 過小電流
💡 溶込み不良の原因は開先不良+過小電流(電流不足で母材まで溶融が届かない)。過大電流ではない
(ハ) ✓ 正しい
ブローホール – 溶接棒の吸湿、雨風
(ホ) ✓ 正しい
融合不良 – 過小電流、スラグ清掃不良
(ロ) ✓ 正しい
パイプ – 溶接棒の吸湿、過大電流
問17
導管の維持管理に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 半導体式ガス検知器は、低濃度での感度が非常に高く、高濃度でも感度が維持されるため、ガス濃度測定にも用いられる。
- (ロ) 亀裂・折損漏えい予防を目的とした本支管の更生修理工法には、反転シール系、樹脂ライニング系がある。
- (ハ) 中圧鋼管で腐食による漏えいが発生したため、緊急修理用バンドを用いて応急処置を行った。
- (ニ) 漏えい磁束ピグは、主に高圧導管の塗覆装の損傷を検査するために用いられる。
- (ホ) 需要家等からのガス漏えい等の通報に対する出動は、その内容に応じて一般出動、緊急出動及び特別出動に区分する。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
半導体式ガス検知器は、低濃度での感度が非常に高く、高濃度でも感度が維持されるため、ガス濃度測定にも用いられる。
→ 正しくは: 濃度が高くなるとともに感度が鈍くなることから、ガス濃度測定には適用できない
💡 半導体式ガス検知器は低濃度感度は高いが、濃度上昇とともに感度が鈍くなるため、ガス濃度測定(定量)には適用不可。漏えい有無の検知(定性)向け
(ニ) ⚠ 誤っている
漏えい磁束ピグは、主に高圧導管の塗覆装の損傷を検査するために用いられる。
→ 正しくは: 高圧導管の腐食減肉や他工事で発生した管体損傷を検査
💡 漏えい磁束ピグは高圧導管の腐食減肉・他工事による管体損傷の検査用(塗覆装損傷ではない、それは別の検査)
(ハ) ✓ 正しい
中圧鋼管で腐食による漏えいが発生したため、緊急修理用バンドを用いて応急処置を行った。
(ホ) ✓ 正しい
需要家等からのガス漏えい等の通報に対する出動は、その内容に応じて一般出動、緊急出動及び特別出動に区分する。
(ロ) ✓ 正しい
亀裂・折損漏えい予防を目的とした本支管の更生修理工法には、反転シール系、樹脂ライニング系がある。
問18
地震対策に関する次の記述のうち、誤っているものはいくつあるか。
- (イ) 高圧導管の耐震性評価において、レベル1地震動に対する直管の接合部や異形管部の許容ひずみは1.0%である。
- (ロ) 中・低圧導管の地盤変位吸収能力を実験により求める場合、配管系に変形が生じるときの地盤変位量を地盤変位吸収能力とする。
- (ハ) 特殊地形地区における中圧導管では、非裏波溶接鋼管の耐震性向上対策として、外面シール工法が適用できる。
- (ニ) 供給停止判断のため、SI値又は最大速度値の計測が可能な地震計を統合ブロックに1台以上設置する必要がある。
- (ホ) 第1次緊急停止判断は、二次災害防止を最優先として、巡回点検等により経時的に得られる被害情報と緊急時対応能力等に応じて実施する。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
高圧導管の耐震性評価において、レベル1地震動に対する直管の接合部や異形管部の許容ひずみは1.0%である。
(ニ) ✓ 正しい
供給停止判断のため、SI値又は最大速度値の計測が可能な地震計を統合ブロックに1台以上設置する必要がある。
(ハ) ⚠ 誤っている
特殊地形地区における中圧導管では、非裏波溶接鋼管の耐震性向上対策として、外面シール工法が適用できる。
→ 正しくは: 反転シール工法
💡 特殊地形地区の中圧導管における非裏波溶接鋼管の耐震性向上対策は反転シール工法(既設導管対策)。外面シール工法ではない
(ホ) ⚠ 誤っている
第1次緊急停止判断は、二次災害防止を最優先として、巡回点検等により経時的に得られる被害情報と緊急時対応能力等に応じて実施する。
→ 正しくは: 地震発生直後に実施
💡 第1次緊急停止判断は二次災害防止を最優先として地震発生直後に実施。巡回点検等の経時的被害情報に応じる方法は第2次以降の判断
(ロ) ⚠ 誤っている
中・低圧導管の地盤変位吸収能力を実験により求める場合、配管系に変形が生じるときの地盤変位量を地盤変位吸収能力とする。
→ 正しくは: 配管系に漏えいが生じるときの地盤変位量
💡 中・低圧導管の地盤変位吸収能力は、配管系に**漏えい**が生じるときの地盤変位量と定義(変形ではない、変形が生じても漏えいしなければ問題ない)
問19
ガスの燃焼、燃焼方式及び伝熱に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 混合ガスの最大燃焼速度は、水素ガスを多く含むほど、速くなる。
- (ロ) 一般にセミ・ブンゼン燃焼式の炎の長さは、ブンゼン燃焼式に比べて長い。
- (ハ) パルス燃焼式は高負荷燃焼が可能であるが、一般に加熱の効率は低い。
- (ニ) 大気中で、1m³のCH₄とCOを、各々完全燃焼させると、乾き燃焼排ガス量は同じ容量である。
- (ホ) 板の高温側の面から低温側の面に伝導する熱量は、板の面積と板の両面の温度差及び板の厚さに比例する。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
混合ガスの最大燃焼速度は、水素ガスを多く含むほど、速くなる。
(ニ) ⚠ 誤っている
大気中で、1m³のCH₄とCOを、各々完全燃焼させると、乾き燃焼排ガス量は同じ容量である。
→ 正しくは: 乾き燃焼排ガス量は異なる(CH₄:8.52 m³, CO:2.88 m³)
💡 CH₄は2molのO₂必要(乾き8.52)、COは0.5molでよい(乾き2.88)。N₂量が大きく異なるため乾き排ガス量も異なる
(ハ) ⚠ 誤っている
パルス燃焼式は高負荷燃焼が可能であるが、一般に加熱の効率は低い。
→ 正しくは: 一般に加熱効率も高い
💡 パルス燃焼式は高負荷燃焼が可能で加熱効率も高い(脈動燃焼で熱伝達が活発化、効率向上)
(ホ) ⚠ 誤っている
板の高温側の面から低温側の面に伝導する熱量は、板の面積と板の両面の温度差及び板の厚さに比例する。
→ 正しくは: 板の厚さに反比例
💡 フーリエ則: 熱伝導量Q = λA(T₁-T₂)/L (λ:熱伝導率, A:面積, L:厚さ)。板の厚さLに**反比例**(比例ではない)
(ロ) ✓ 正しい
一般にセミ・ブンゼン燃焼式の炎の長さは、ブンゼン燃焼式に比べて長い。
問20
ガスの燃焼及びガスと機器の適応に関する次の記述のうち、正しいものはいくつあるか。
- (イ) サーマルNOx生成の特徴は、NOx生成速度が極めて高い温度依存性を持つことにあり、温度が低くなるとその生成速度は急速に増加する。
- (ロ) ガス種Aからガス種Bへの熱量変更する場合、インプットを一定にするためのノズル口径の変更率は、DB/DA=√(WIA√PA/WIB√PB)で計算される。
- (ハ) 炎の先端が赤黄色になって燃えている現象をイエローチップといい、燃焼反応が十分な速さで進んでいないことを示している。
- (ニ) バーナーの燃焼特性を示す図において、①はフラッシュバックが発生しやすい領域を示している。
- (ホ) バーナーの燃焼特性を示す図において、②はリフティングが発生しやすい領域を示している。
📖 解答・解説を見る
🎯 正解: (1)
📝 解答・解説
正解は (1)。設問(イ)〜(ホ)のうち該当数は(1)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ⚠ 誤っている
サーマルNOx生成の特徴は、NOx生成速度が極めて高い温度依存性を持つことにあり、温度が低くなるとその生成速度は急速に増加する。
→ 正しくは: 温度が高くなるとその生成速度は急速に増加
💡 サーマルNOxは火炎中の高温で空気中のN₂が酸化生成。極めて高い温度依存性を持ち、温度上昇で急速増加(低温では発生しない)
(ニ) ⚠ 誤っている
バーナーの燃焼特性を示す図において、①はフラッシュバックが発生しやすい領域を示している。
→ 正しくは: イエローチップ
💡 下図①は1次空気率が低くインプット小の領域 = イエローチップ発生領域(フラッシュバック=逆火は1次空気多+インプット小の領域)
(ハ) ✓ 正しい
炎の先端が赤黄色になって燃えている現象をイエローチップといい、燃焼反応が十分な速さで進んでいないことを示している。
(ホ) ⚠ 誤っている
バーナーの燃焼特性を示す図において、②はリフティングが発生しやすい領域を示している。
→ 正しくは: 不完全燃焼
💡 下図②は1次空気率が低くインプット大の領域 = 不完全燃焼発生領域(リフティング=吹き消えは1次空気多+インプット大の領域)
(ロ) ⚠ 誤っている
ガス種Aからガス種Bへの熱量変更する場合、インプットを一定にするためのノズル口径の変更率は、DB/DA=√(WIA√PA/WIB√PB)で計算される。
→ 正しくは: $D_B/D_A = \sqrt{WI_A\sqrt{P_A}/(WI_B\sqrt{P_B})}$
💡 問題文の式は分子分母が逆。WIが大きい・圧力が高いほど小さい口径で済むため、調整前WI/√Pが分子
問21
家庭用ガス温水機器に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 現在販売されているBF式ふろがまは、電池を電源とした電子回路を装備し、ふろ消し忘れ防止機能、異常着火防止機能、タイムスタンプ機能を標準搭載している。
- (ロ) 給排気通路の閉そく状態を排気ファンの風量低下により診断する自己診断機能は、閉そく状態ではファンの風量が少なくなり、ファンモーターに流れる電流値が大きくなる特徴を利用している。
- (ハ) 瞬間湯沸器の点火・消火機構のうち、水流スイッチ式は、水通路に水が流れた時の水圧変化によりスイッチが作動し、ガス電磁弁を開けるものである。
- (ニ) 燃焼用の空気を屋内からとり、燃焼排ガスを排気筒で屋外に排出する方式のふろがまをFF式ふろがまという。
- (ホ) 温水暖房の熱動弁は、弁の動きが緩やかであり、電磁弁や電動弁に比べ構造が複雑である。
📖 解答・解説を見る
🎯 正解: (2)
📝 解答・解説
正解は (2)。設問(イ)〜(ホ)のうち該当数は(2)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
現在販売されているBF式ふろがまは、電池を電源とした電子回路を装備し、ふろ消し忘れ防止機能、異常着火防止機能、タイムスタンプ機能を標準搭載している。
(ニ) ⚠ 誤っている
燃焼用の空気を屋内からとり、燃焼排ガスを排気筒で屋外に排出する方式のふろがまをFF式ふろがまという。
→ 正しくは: CF式ふろがま
💡 燃焼用空気を屋内から取り、燃焼排ガスを排気筒で屋外排出する方式は**CF式**(Conventional Flue)。FF式は給排気とも屋外で強制給排気
(ハ) ✓ 正しい
瞬間湯沸器の点火・消火機構のうち、水流スイッチ式は、水通路に水が流れた時の水圧変化によりスイッチが作動し、ガス電磁弁を開けるものである。
(ホ) ⚠ 誤っている
温水暖房の熱動弁は、弁の動きが緩やかであり、電磁弁や電動弁に比べ構造が複雑である。
→ 正しくは: 構造が単純
💡 温水暖房の熱動弁は弁の動きが緩やかで、電磁弁・電動弁に比べ構造が**単純**(複雑ではない)
(ロ) ⚠ 誤っている
給排気通路の閉そく状態を排気ファンの風量低下により診断する自己診断機能は、閉そく状態ではファンの風量が少なくなり、ファンモーターに流れる電流値が大きくなる特徴を利用している。
→ 正しくは: 給気ファン…電流値が小さくなる
💡 給排気通路閉そく状態を給気ファンの風量低下で診断する自己診断機能。閉そく時はファン風量減・モーター電流値も**小さく**なる(大きくならない)
問22
家庭用ガス機器に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 現在販売されているSiセンサーコンロには、調理油過熱防止装置、立ち消え安全装置、消し忘れ消火機能、早切れ防止機能が標準的に搭載されている。
- (ロ) オーブンは、庫内の鉄板を下部から熱した伝導熱によって短時間に調理できるようになっている。
- (ハ) 一般にこんろは、省エネ法によるトップランナー基準の対象機器となっている。
- (ニ) 回転ドラム式の衣類乾燥機は、燃焼排気を加熱空気とともにファンにより強制的に吸入し、ドラムの中の衣類等を乾燥させるものである。
- (ホ) ファンヒーターは、ガスの燃焼により生じるふく射熱で暖める開放式暖房機器である。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
現在販売されているSiセンサーコンロには、調理油過熱防止装置、立ち消え安全装置、消し忘れ消火機能、早切れ防止機能が標準的に搭載されている。
(ニ) ✓ 正しい
回転ドラム式の衣類乾燥機は、燃焼排気を加熱空気とともにファンにより強制的に吸入し、ドラムの中の衣類等を乾燥させるものである。
(ハ) ✓ 正しい
一般にこんろは、省エネ法によるトップランナー基準の対象機器となっている。
(ホ) ⚠ 誤っている
ファンヒーターは、ガスの燃焼により生じるふく射熱で暖める開放式暖房機器である。
→ 正しくは: ガスを燃焼させ温風を強制対流させる
💡 ファンヒーターはガス燃焼で温風を強制対流させる開放式暖房機器(ふく射熱ではない、ふく射式は赤外線ストーブ等)
(ロ) ⚠ 誤っている
オーブンは、庫内の鉄板を下部から熱した伝導熱によって短時間に調理できるようになっている。
→ 正しくは: 対流熱
💡 オーブンは庫内の対流熱により調理する機器(伝導熱ではない)。バーナーで加熱した熱風が庫内を対流
問23
業務用ガス機器、ガス冷暖房及びコージェネレーションシステム(CGS)に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 業務用厨房の排気専用ダクトに接続する半密閉式瞬間湯沸器は、防火性能評定試験基準に合格した製品であることが必要である。
- (ロ) 貯蔵湯沸器は、給湯配管を通して離れた場所へ給湯することができる。
- (ハ) 都市ガス用冷暖房の冷房方式には、冷却の原理により、吸収式と圧縮式がある。
- (ニ) CGSの発電電力を系統連系した場合、一定の条件を満たせば、発電した余剰電力を電力系統に送り出すこと(逆潮流)ができる。
- (ホ) CGSにおけるガスエンジンの希薄燃焼は、理論空燃比よりも過剰に空気を混合させることで最高燃焼温度を高め、高効率化と低NOx化を図る方法である。
📖 解答・解説を見る
🎯 正解: (3)
📝 解答・解説
正解は (3)。設問(イ)〜(ホ)のうち該当数は(3)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
業務用厨房の排気専用ダクトに接続する半密閉式瞬間湯沸器は、防火性能評定試験基準に合格した製品であることが必要である。
(ニ) ✓ 正しい
CGSの発電電力を系統連系した場合、一定の条件を満たせば、発電した余剰電力を電力系統に送り出すこと(逆潮流)ができる。
(ハ) ✓ 正しい
都市ガス用冷暖房の冷房方式には、冷却の原理により、吸収式と圧縮式がある。
(ホ) ⚠ 誤っている
CGSにおけるガスエンジンの希薄燃焼は、理論空燃比よりも過剰に空気を混合させることで最高燃焼温度を高め、高効率化と低NOx化を図る方法である。
→ 正しくは: 最高燃焼温度を低下させ
💡 CGSのガスエンジン希薄燃焼は理論空燃比より過剰な空気混合で最高燃焼温度を低下させ、高効率化と低NOx化を図る方法(温度低下でサーマルNOx抑制)
(ロ) ⚠ 誤っている
貯蔵湯沸器は、給湯配管を通して離れた場所へ給湯することができる。
→ 正しくは: 離れた場所へ給湯することはできない
💡 貯蔵湯沸器は局所給湯用で離れた場所への給湯はできない(離れた場所への給湯は瞬間湯沸器・大型給湯器)
問24
換気及び一酸化炭素(CO)中毒に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 調理室の換気に排気フード型を使用すると、排気フードを使用しない場合と比べて、必要換気量を75%にすることができる。
- (ロ) ガスこんろ上部の排気フードは、火源から所定の距離を取り、こんろ上面から1000mmを超えて設置してはならない。
- (ハ) 高層住宅等では、外風圧の影響により換気風量が大きく変動するため、シロッコファン等の高静圧な換気扇を使う必要がある。
- (ニ) 自然換気回数は、一般的にn=Q/Vで表される。
- (ホ) 血液中のヘモグロビンは、COと結合しやすく、その結合力は酸素の200〜300倍もあり、少量であっても一定濃度以上のCOを吸引した場合、酸素欠乏症状に至るおそれがある。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
調理室の換気に排気フード型を使用すると、排気フードを使用しない場合と比べて、必要換気量を75%にすることができる。
(ニ) ✓ 正しい
自然換気回数は、一般的にn=Q/Vで表される。
(ハ) ✓ 正しい
高層住宅等では、外風圧の影響により換気風量が大きく変動するため、シロッコファン等の高静圧な換気扇を使う必要がある。
(ホ) ✓ 正しい
血液中のヘモグロビンは、COと結合しやすく、その結合力は酸素の200〜300倍もあり、少量であっても一定濃度以上のCOを吸引した場合、酸素欠乏症状に至るおそれがある。
(ロ) ✓ 正しい
ガスこんろ上部の排気フードは、火源から所定の距離を取り、こんろ上面から1000mmを超えて設置してはならない。
問25
ガス機器の給排気に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 合計インプットにかかわらず開放式ガス機器を調理室に設置する場合、換気扇と給気口(換気上有効な隙間は給気口とみなすことができる。)を設ける必要がある。
- (ロ) CF式機器を設置する際、現場状況に合わせて一次排気筒及び二次排気筒ともに適切な長さに現場で加工調整する必要がある。
- (ハ) 既存のBF式機器の給排気筒トップ穴を利用して、壁貫通部に設置するタイプのRF式機器がある。
- (ニ) FF式機器にはBF式機器と同様、外壁式、チャンバー式及びダクト式がある。
- (ホ) 密閉式機器の設置に際しては、給排気筒が壁を貫通する箇所に隙間があってはならない。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
合計インプットにかかわらず開放式ガス機器を調理室に設置する場合、換気扇と給気口(換気上有効な隙間は給気口とみなすことができる。)を設ける必要がある。
(ニ) ✓ 正しい
FF式機器にはBF式機器と同様、外壁式、チャンバー式及びダクト式がある。
(ハ) ✓ 正しい
既存のBF式機器の給排気筒トップ穴を利用して、壁貫通部に設置するタイプのRF式機器がある。
(ホ) ✓ 正しい
密閉式機器の設置に際しては、給排気筒が壁を貫通する箇所に隙間があってはならない。
(ロ) ⚠ 誤っている
CF式機器を設置する際、現場状況に合わせて一次排気筒及び二次排気筒ともに適切な長さに現場で加工調整する必要がある。
→ 正しくは: 一次排気筒は機器の一部であるため、短くしたり、曲げてはならない
💡 CF式機器の一次排気筒は機器の一部で加工不可。現場加工が必要なのは二次排気筒のみ(一次排気筒に手を加えると逆流防止構造が損なわれる)
問26
ガス機器の安全装置及び制御装置に関する次の記述のうち、正しいものはいくつあるか。
- (イ) 調理油過熱防止装置は、現在販売されている2口以上の家庭用こんろの全口に搭載することが義務化されている。
- (ロ) 開放式湯沸器には、不完全燃焼防止装置が所定の回数作動した場合、機器の再点火を防止するインターロック機構が組み込まれている。
- (ハ) CF式ふろがまにおいて、不完全燃焼した排気ガスが逆流することによる事故を防止するための装置として、雰囲気検知式と排気逆流検知式の2つの方式がある。
- (ニ) 比例電磁弁は、コイルに流れる電流による電磁力により弁を制御し、段階的にガス量を調節するものである。
- (ホ) 水量制御装置のうち機械式(ワックス式サーモエレメント)では、水温変化によるワックスの膨張、収縮を利用して水量を制御する。
📖 解答・解説を見る
🎯 正解: (4)
📝 解答・解説
正解は (4)。設問(イ)〜(ホ)のうち該当数は(4)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(イ) ✓ 正しい
調理油過熱防止装置は、現在販売されている2口以上の家庭用こんろの全口に搭載することが義務化されている。
(ニ) ⚠ 誤っている
比例電磁弁は、コイルに流れる電流による電磁力により弁を制御し、段階的にガス量を調節するものである。
→ 正しくは: 連続的、比例的にガス量を調整
💡 比例電磁弁はコイル電流の電磁力で弁を制御し、連続的・比例的にガス量を調整(段階的ではない、段階的なのは多段切替弁等)
(ハ) ✓ 正しい
CF式ふろがまにおいて、不完全燃焼した排気ガスが逆流することによる事故を防止するための装置として、雰囲気検知式と排気逆流検知式の2つの方式がある。
(ホ) ✓ 正しい
水量制御装置のうち機械式(ワックス式サーモエレメント)では、水温変化によるワックスの膨張、収縮を利用して水量を制御する。
(ロ) ✓ 正しい
開放式湯沸器には、不完全燃焼防止装置が所定の回数作動した場合、機器の再点火を防止するインターロック機構が組み込まれている。
問27
ガス栓、接続具及び警報器に関する次の記述のうち、正しいものはいくつあるか。
- (イ) ガスコンセントのヒューズガス弁の作動流量は、弁型とシリンダー内径、弁質量、スプリング荷重等で決まる。
- (ロ) ゴム管用ソケットは、ガスソフトコードに取り付けて使用し、コンセント口のガス栓と接続する迅速継手である。
- (ハ) ガス瞬間湯沸器、ガスふろがま等の常設形ガス機器と接続具との接続方法は、ねじ接続とする。
- (ニ) 熱線型半導体式のガス警報器のセンサーは、濃度の薄いガスに対して比較的敏感であり、ガス濃度の上昇に伴い出力上昇は緩やかになる。
- (ホ) 熱線型半導体式のガス警報器は、半導体式に比べ、消費電力が少なく、小型化が可能という特徴がある。
📖 解答・解説を見る
🎯 正解: (5)
📝 解答・解説
正解は (5)。設問(イ)〜(ホ)のうち該当数は(5)個分の選択肢。下記 各設問の判定 を参照。
🔍 各選択肢の判定
(ホ) ✓ 正しい
熱線型半導体式のガス警報器は、半導体式に比べ、消費電力が少なく、小型化が可能という特徴がある。
(イ) ✓ 正しい
ガスコンセントのヒューズガス弁の作動流量は、弁型とシリンダー内径、弁質量、スプリング荷重等で決まる。
(ニ) ✓ 正しい
熱線型半導体式のガス警報器のセンサーは、濃度の薄いガスに対して比較的敏感であり、ガス濃度の上昇に伴い出力上昇は緩やかになる。
(ハ) ✓ 正しい
ガス瞬間湯沸器、ガスふろがま等の常設形ガス機器と接続具との接続方法は、ねじ接続とする。
(ロ) ✓ 正しい
ゴム管用ソケットは、ガスソフトコードに取り付けて使用し、コンセント口のガス栓と接続する迅速継手である。
